内置式只读光盘存储承载托架结构设计

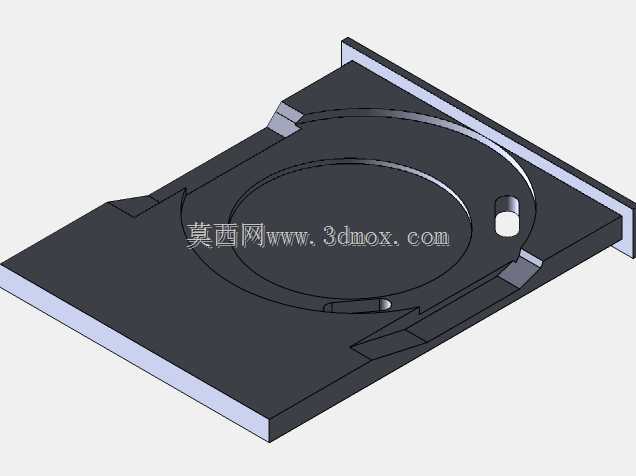

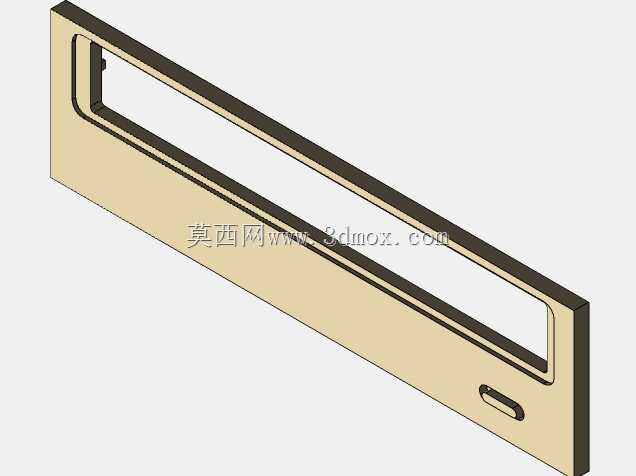

这款只读光盘存储托架是台式内置光驱、工业嵌入式只读光盘读取设备的核心承载部件，日常应用场景覆盖工控机内置数据读取单元、老旧台式机光存储设备、专用档案数据只读读取终端等领域，核心作用是承载标准120mm规格只读光盘，在光盘进出仓过程中提供稳定的定位支撑，避免光盘在移动、高速旋转读取过程中出现偏摆、移位问题。从实际使用需求出发，该部件的设计首先围绕光盘定位精度展开，盘面的环形限位凸台完全匹配标准光盘的外圈轮廓，凸台高度控制在1.2mm，既能够在光盘放置后限制其径向窜动，又不会在托盘收进仓体时与光驱内部的激光头组件、旋转主轴结构产生干涉。托盘侧边的导向滑边做了0.5mm的倒角处理，适配光驱仓体内部的导轨滑槽，进出仓过程中滑动阻力均匀，不会出现卡滞、跳齿的问题。靠近仓门一侧的半圆缺口是为了方便用户取放光盘时手指能够捏住光盘边缘，避免直接触碰光盘数据面造成污损，缺口的弧度完全贴合成年人手指指腹的轮廓，取放操作的人机尺度合理。托盘上预留的小圆孔是旋转主轴的让位孔，当托盘完全进入仓体到位后，光驱主轴会从该孔位顶升，将光盘从托盘上托起至额定工作高度，配合压盘结构夹紧光盘后带动其高速旋转，因此该孔的同轴度公差在设计时控制在0.05mm以内，确保主轴顶升后光盘的旋转中心与主轴中心完全重合，避免高速旋转时产生偏心振动。从安装边界来看，该托盘整体为矩形薄板结构，厚度为2.5mm，整体长宽尺寸完全匹配标准5.25英寸光驱仓位的内部安装空间，侧边的导向结构与仓体导轨的配合间隙控制在0.1-0.2mm之间，既保证滑动顺畅，又不会出现过大的旷量导致托盘进出仓时歪斜。盘面的减薄区域是为了降低部件整体重量，减少光驱进出仓传动机构的负载，同时该区域的平面度公差控制在0.1mm以内，避免光盘放置后出现翘曲，影响激光头的读取精度。在结构细节上，托盘尾部的限位凸块用于和仓体内部的到位触发开关配合，当托盘完全收进仓体时，凸块触发行程开关给出到位信号，主轴才会执行顶升动作，避免未到位时主轴顶升造成部件碰撞。整个部件采用注塑成型工艺设计，所有棱边都做了圆角过渡，避免注塑过程中出现应力集中，同时也防止安装使用过程中锐边划伤操作人员或者光盘表面。
