ArduinoNano开发板引脚布局电气组件

项目分类:3D模型 发布时间:2021-08-28 ID:250356
  • ArduinoNano开发板引脚布局电气组件
  • ArduinoNano开发板引脚布局电气组件

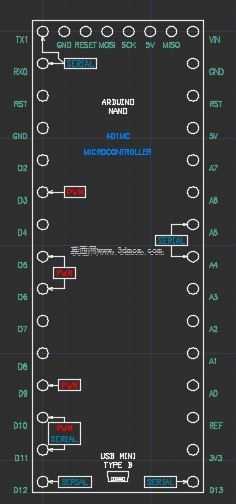

在嵌入式开发、小型智能设备原型搭建、教学实验平台搭建的场景中,Arduino Nano作为核心控制单元的应用十分广泛,对应的电路板引脚布局设计直接决定了整个控制回路的接线效率、信号稳定性与后期维护便捷度。这款组件的设计核心是完整呈现Arduino Nano的全部引脚排布,同时对具备串行通信、PWM输出能力的引脚做了明确的标记区分,方便电路设计人员在绘制原理图、排布PCB走线时快速识别功能引脚,避免接线错误导致的控制失效。从设计思路来看,整个组件严格遵循Arduino Nano的官方物理尺寸规范,板体的长宽边界、引脚的间距、焊盘的大小都完全匹配实物的安装要求,不管是用于面包板插接实验的电路设计,还是用于定制化载板的焊接安装,都能直接适配对应的安装孔位与引脚对位需求,不需要额外调整尺寸参数。在实际设备开发过程中,很多工程师在做小型物联网节点、桌面级小型自动化装置、学生课程设计作品时,经常需要快速绘制控制板的电气原理图,这款组件可以直接嵌入到电气设计图纸中,省去了手动逐个绘制引脚、标注功能的重复工作,大幅缩短前期电路设计的周期。引脚排布上,组件将电源引脚、数字IO引脚、模拟输入引脚、通信功能引脚按照官方的排列顺序逐一对应,PWM引脚的标记位置清晰醒目,串行通信的TX、RX引脚也做了对应标识,设计人员在排布外围电路时,可以直接根据标记连接对应的传感器、执行器线路,减少引脚功能混淆带来的设计返工。安装边界方面,组件预留了板体四周的安全布线距离,在PCB布局时不会和周边的电容、电阻、接线端子等元件产生空间干涉,板体的轮廓尺寸完全贴合实物的外形,在做结构装配时,也能直接对应外壳上的开发板安装槽位,保证结构设计和电气设计的尺寸一致性。对于从事小型智能设备开发、嵌入式教学实验装置设计的工程师来说,这类标准化的引脚组件能够有效统一设计规范,不管是团队协作开发还是个人项目迭代,都能保证电路图纸的可读性与一致性,避免因为个人绘制引脚的习惯差异导致的生产、接线环节出错。在实际的原型验证阶段,基于这个组件绘制的电路图可以直接导出对应的接线表,指导实验人员快速完成线路连接,排查故障时也能根据标记的引脚功能快速定位信号通路,提升调试效率。
