适用于迷你平台的嵌入式低噪CPU散热结构

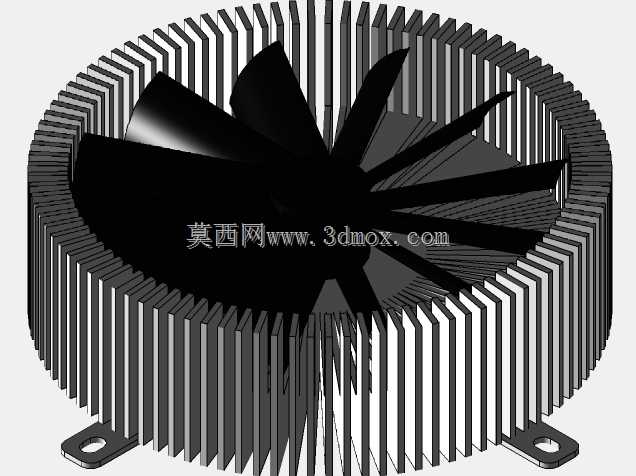

这款散热结构的核心设计目标，是解决小尺寸装机场景下的CPU散热痛点，针对酷睿2双核、酷睿i3这类TDP不高的桌面处理器，在有限的机箱内部空间里完成热量导出与扩散，不需要占用过多垂直高度，适配对安装尺寸有严苛要求的迷你主机、HTPC家庭影院主机、SFF小尺寸装机方案。从结构布局来看，它采用了圆形放射状铝挤鳍片阵列，鳍片从中心向外均匀排布，每一片鳍片的厚度与间距都经过匹配计算，既保证足够的散热接触面积，又能让风扇带动的气流顺着鳍片间隙顺畅流出，不会因为风道阻力过大产生额外风噪。和常见的塔式侧吹散热不同，它采用风扇嵌入式安装的设计思路，将轴流风扇内嵌在鳍片围合的中心区域，而不是叠加在鳍片上方，这种布局直接压缩了整体的垂直高度，总高度控制在26毫米，刚好能适配薄型ITX机箱的内部安装间隙，不会和机箱侧盖、内存插槽产生安装干涉。安装固定结构采用对角分布的带孔安装耳，对应主板上的CPU散热固定孔位，安装时不需要额外的复杂扣具，直接通过紧固件就能完成固定，安装公差控制在合理范围，不会出现压合不均导致的导热介质接触不良问题。风扇叶片采用大倾角宽叶设计，在较低转速下就能推动足够的气流穿过鳍片间隙，从根源上降低高转速带来的运行噪音，满足小机箱近距离使用时的静音需求。在实际应用场景中，这类低高度散热结构不仅可以用在桌面迷你主机上，也能适配嵌入式工业控制计算机、低功耗NAS存储设备这类需要长时间稳定运行、对噪音和安装尺寸有要求的硬件平台，鳍片的阳极氧化处理也能提升表面抗氧化能力，避免长期使用后鳍片表面氧化积灰影响散热效率。气流路径设计上，风扇从中心区域吸入冷空气，顺着放射状鳍片向四周水平吹出，不会像下压式散热那样直吹主板表面造成积灰堆积，同时还能顺带带走主板供电模块、内存周边的余热，提升小机箱内部的整体空气流通效率。在建模过程中，需要重点把控鳍片的排布角度、风扇内嵌的间隙尺寸、安装耳的孔位同轴度，这些参数直接决定了成品的安装适配性和散热表现，尤其是26毫米的总高度边界，需要严格控制鳍片高度、风扇厚度、底部接触底座的厚度三者的叠加尺寸，预留出导热硅脂的压合厚度空间，避免实际安装时出现高度超差无法合盖的问题。底部的CPU接触底座采用平整铣面处理，保证和CPU顶盖的接触面积最大化，减少导热介质的填充厚度，降低热传导路径上的热阻，让CPU核心产生的热量能快速传导到整个鳍片阵列上，再通过风扇带动的气流将热量交换到机箱内部空气中，完成整个散热循环。
