TO92封装直插三极管三维结构模型

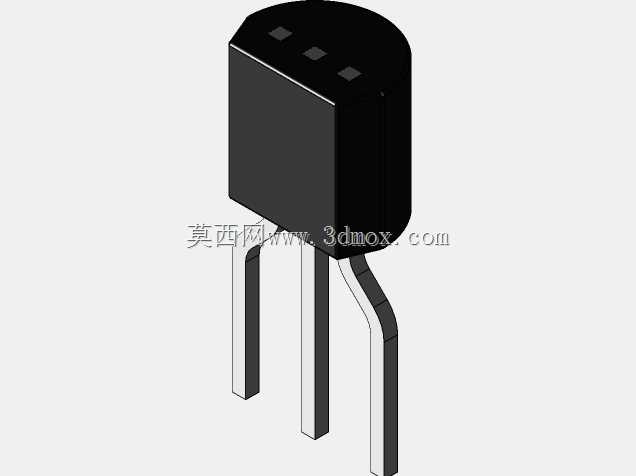

在消费类电子、工控板卡、电源模块的PCB设计环节中，直插式半导体元件的占位与干涉校验一直是结构设计容易疏漏的环节，不少工程师在Layout阶段只关注焊盘孔径与网络连接，忽略元件本体的实际外形与引脚成型角度，往往到样板焊接阶段才发现元件与周边壳体、接插件、散热片发生干涉，不得不临时改板或者掰弯引脚调整，既影响生产效率也会带来引脚应力损伤的隐患。这款TO92封装的直插元件模型，完全还原了量产直插三极管的真实外形特征，本体采用半圆柱加直边的塑封结构，顶部的三个标记凹点对应引脚的E、B、C极序，能直接在装配校验时核对元件极性方向，避免生产时插反元件的批量问题。引脚部分还原了常规THT工艺的成型角度，不是简单的直杆建模，引脚从本体引出后的弯折弧度、引脚宽度与厚度都符合实际来料的尺寸特征，在做波峰焊治具设计、引脚剪脚长度核算时，能直接从模型中提取尺寸参考，不需要反复拿实物样品测量。从安装边界来看，这款封装的引脚间距为2.54mm，完全匹配标准2.54mm间距的通孔焊盘网格，本体宽度3.7mm、总高度8mm，引脚伸出本体的长度适配常规1.6mm板厚的PCB，焊接后引脚在板底的伸出长度控制在合理范围，不会和底层的贴片元件发生干涉。在做整机结构堆叠时，这个模型可以直接导入PCB装配环境，用来核算元件上方的壳体预留空间，比如在做小型电源适配器、手持测温设备这类内部空间紧凑的产品时，能精准确认塑封本体和壳体内壁的安全间隙，避免组装时压裂元件本体。建模过程中特意还原了塑封本体的拔模斜度与边角圆角，不是生硬的直角块，在做热仿真分析时，本体的表面积参数和实物一致，能更准确地模拟元件工作时的散热情况，给功耗核算提供更贴近实际的参考。对于做电子元器件封装库搭建的工程师来说，这个模型可以直接关联到对应封装的3D Body，不需要从零开始绘制外形，能大幅提升封装库的搭建效率，同时避免自行建模时的尺寸偏差带来的装配风险。在手工样板焊接的场景下，参考这个模型的引脚成型角度来弯折散装元件引脚，能保证引脚插入焊盘时的贴合度，减少虚焊、引脚歪斜的问题，也能避免引脚弯折位置过于靠近本体导致的塑封开裂、内部芯片连接断线的失效问题。
