Arris SB6190有线宽带调制解调器外观结构

这款有线宽带调制解调器的三维结构设计，完全围绕家庭及小型办公场景的网络接入需求展开，作为同轴电缆宽带接入的终端转换设备，它承担着将广电运营商传输的射频信号转换为以太网数字信号的核心作用，是有线宽带入户链路中不可或缺的终端硬件。在实际部署场景中，这类设备通常放置于家庭弱电箱旁、客厅电视柜内侧或者书房桌面，不需要额外的机架安装空间，因此外形设计优先考虑立式摆放的稳定性，底部设置的四个凸起支撑脚，既可以抬升机身底部与放置面的间隙，保证底部散热空气流通，也能避免放置面的水渍、灰尘直接进入机身缝隙。

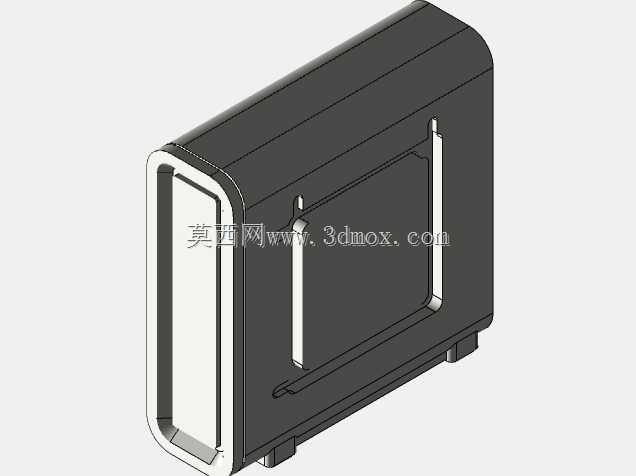

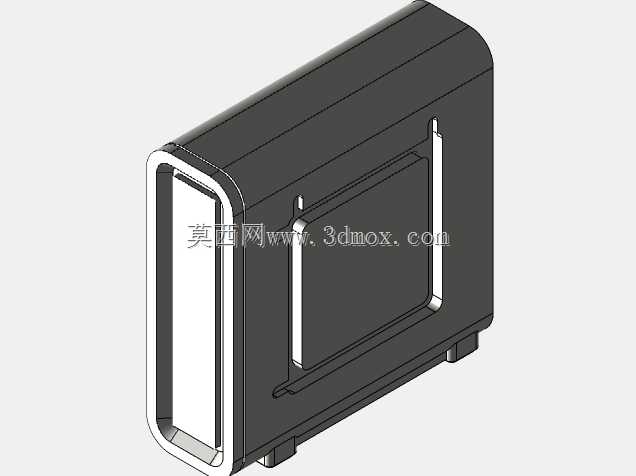

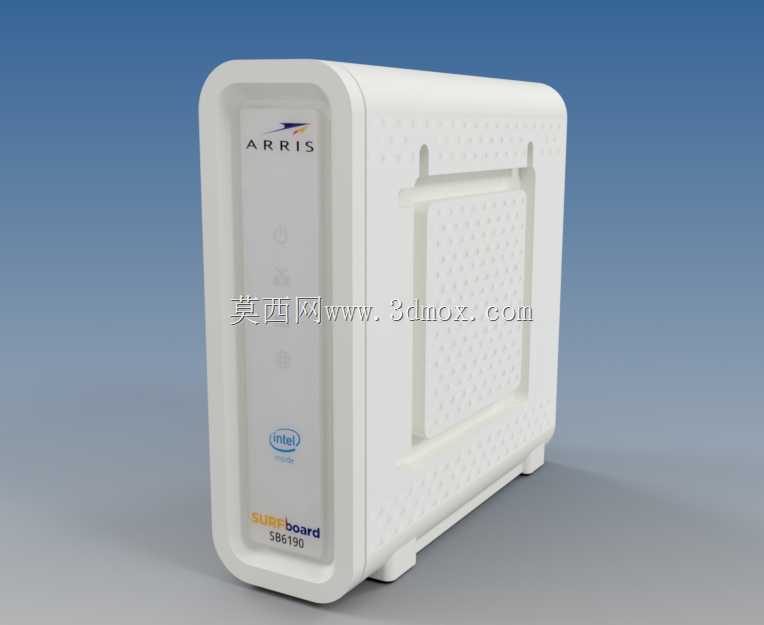

从结构设计思路来看，整机采用一体化立式长方体造型，外壳分为前面板与主体后壳两个主要装配部件，前面板做了内凹的标识区域，印刷品牌、型号以及对应的接入认证标识，指示灯区域沿前面板纵向排布，用户站立或坐姿状态下无需俯身就能直观查看设备的上电、注册、在线、数据传输状态。机身侧面与顶面做了密集的凹点纹理设计，这些纹理并非单纯的装饰元素，一方面可以增加外壳的结构刚度，减少薄壁塑料壳的形变概率，另一方面也能增大外壳的散热接触面积，设备长时间高负载运行时，内部电路产生的热量可以通过塑料外壳更快散出，不需要额外开设大面积通风格栅，也能避免灰尘、蚊虫从格栅进入机身内部造成电路故障。

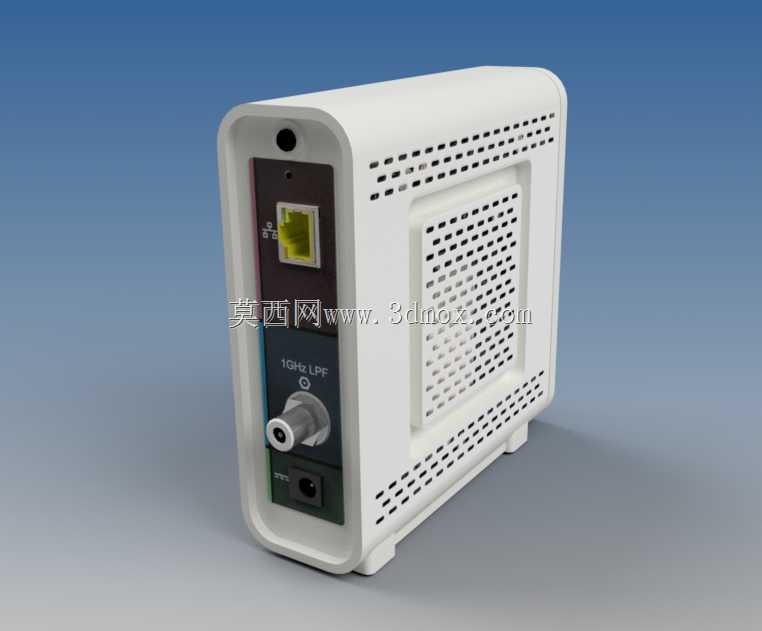

机身背部的结构预留了同轴电缆接口、以太网接口、电源接口的装配位，接口排布做了错位设计，不同线缆插接时不会出现互相干涉的情况，接口周边做了加厚的支撑筋，用户插拔线缆时的作用力不会直接传递到内部电路板上，避免长期插拔造成接口开焊脱落。设计过程中对安装边界做了精准校核，整机的外部尺寸完全匹配市面主流弱电箱的内部剩余空间，立式摆放时的占地面积仅相当于一本32开书籍，不会占用过多桌面或柜内空间，机身背部还预留了壁挂孔位，用户也可以根据布线需求将设备固定在墙面或者弱电箱内壁上，适配不同的布线场景。

细节处理上，外壳的合模线做了隐藏式设计，装配后不会出现明显的拼接缝隙，前面板的标识区域采用贴花工艺实现，不需要在模具上做复杂的蚀刻纹理，降低模具加工成本的同时，也能保证标识长期使用不会磨损脱落。整机的边角都做了大圆角过渡处理，没有尖锐的棱角，日常挪动、清洁设备时不会划伤手部，也能避免磕碰造成外壳崩裂。内部结构的预留空间完全适配对应方案的电路板布局，电源模块、射频处理模块、以太网交换模块的安装位都做了对应的定位柱设计，电路板装配时不需要额外调整位置，直接通过螺丝固定即可，装配工序简单，适合批量生产组装。
