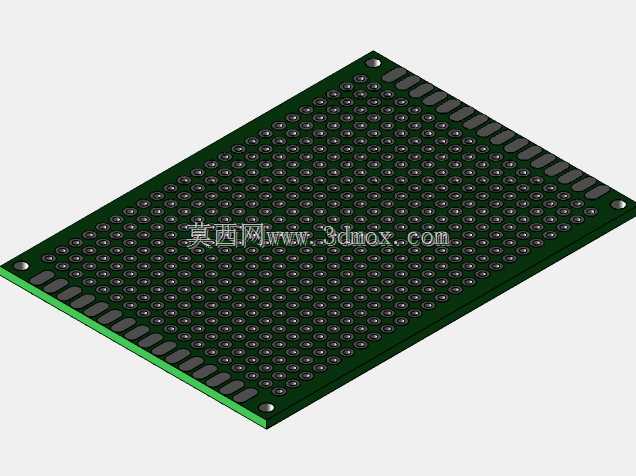

50x70mm双面通用原型电路板结构设计

在电子设备样机试制、小批量功能验证场景中，通用原型电路板是硬件开发环节不可或缺的基础载体，这款50×70mm规格的双面原型板，正是针对桌面级原型验证、小型功能模块搭建需求设计的结构件。从实际使用场景来看，它既可以作为学生电子竞赛、创客项目的电路搭载体，也能满足工业场景下小型传感模块、控制单元的临时验证需求，无需提前开模制作专用PCB，大幅缩短前期功能验证的周期。

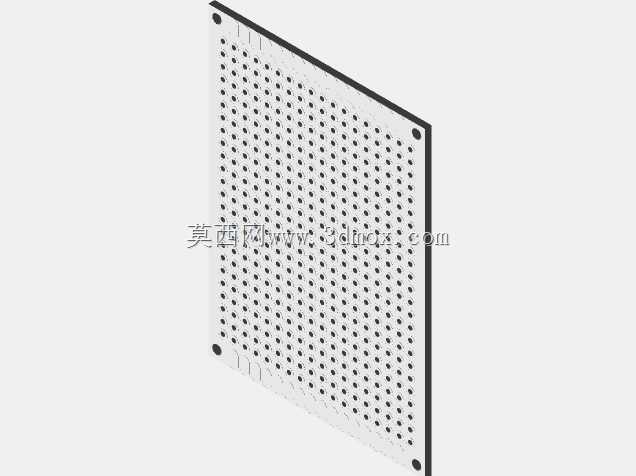

设计层面优先考虑了手工焊接与元件排布的便利性，板体厚度控制在1.5mm，兼顾结构强度与常规过孔元件的引脚适配性，不会出现引脚过短无法透焊、或者板体过薄焊接时变形翘曲的问题。板面采用18×24的标准焊盘矩阵，焊盘间距严格遵循2.54mm即0.1英寸的行业通用排针间距，能够直接适配市面上绝大多数直插元件、排针排母、通用接插件的安装尺寸，无需额外调整孔位。

安装边界的设计充分考虑了不同场景的固定需求，板体四角设置的安装孔直径约2.1mm，既可以配合M2规格的铜柱、螺丝完成在设备壳体、工装台面上的固定，也能适配常见的塑料尼龙铆钉，满足快速拆装的验证场景需求；板上预留的过孔直径约1mm，既可以满足直插元件引脚的穿入需求，也能作为临时飞线的穿孔位，方便调试阶段的线路调整。

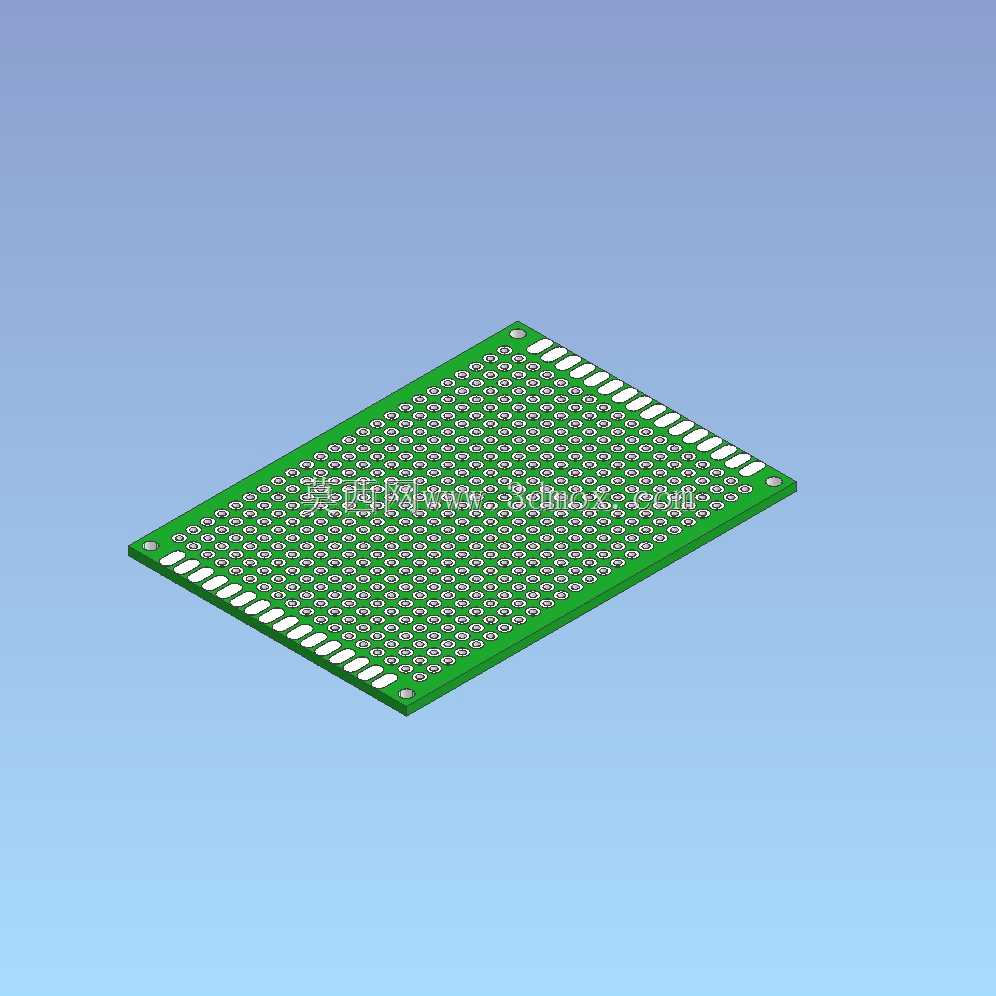

板面采用绿色阻焊层设计，这是工业PCB最常用的阻焊配色，在日常焊接操作中能够有效降低视觉疲劳，同时阻焊层的覆盖均匀性经过设计优化，焊盘位置的阻焊开窗精度控制在合理范围，不会出现阻焊层覆盖焊盘导致焊接不良的问题。双面布线的结构设计，让使用者可以在板体两面分别排布电源线路与信号线路，减少线路交叉带来的干扰，对于简单的模拟信号模块、小型数字控制单元来说，完全可以满足线路排布的空间需求，不需要额外增加板层提升成本。

从结构适配性来看，这款板的尺寸刚好可以放入多数小型手持设备、桌面传感节点的壳体内部，在样机阶段可以直接替代定制PCB完成功能验证，待线路调试成熟后再基于该板的元件排布位置绘制专用PCB，能够有效降低前期试错成本。板体边缘做了轻微的圆角处理，不会出现尖锐毛边划伤操作人员、或者刮伤设备内部线材绝缘层的问题，细节设计贴合实际装配使用的需求。
