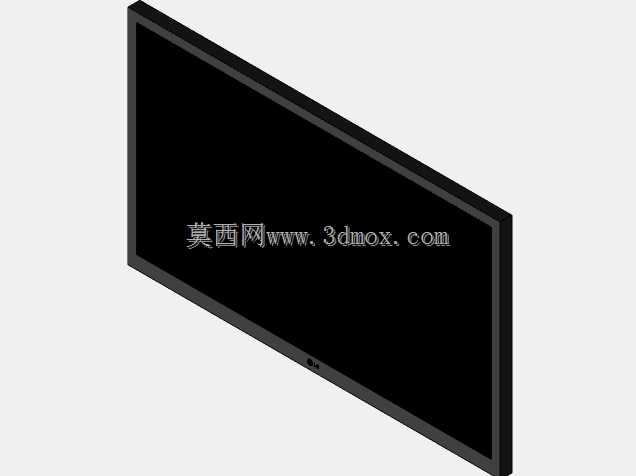

24英寸LG窄边框桌面显示器外观结构

日常做产线工位人机界面布局、办公工位三维排布、工控操作台设计的时候，经常需要用到桌面显示器的三维数模来做干涉校验和布局模拟，这款24英寸规格的LG显示器数模，刚好覆盖了主流桌面显示设备的常用尺寸段，能适配大部分常规工位的布局需求。从实际使用场景来看，24英寸是目前办公工位、工控操作站、普通家用桌面的黄金显示尺寸，既不会因为屏幕过小导致多窗口显示时内容拥挤，也不会因为尺寸过大占用过多桌面纵深空间，适配常规600mm进深的办公桌就能留出足够的操作余量，不会出现屏幕贴脸导致的视距过近问题。数模还原的窄边框设计，是当前消费级和商用显示器的主流设计方向，窄边框不仅能提升多屏拼接时的视觉连贯性，在做操作台多屏布局的时候，相邻屏幕的显示内容断差更小，适合需要同时监控多组设备参数、比对多份设计图纸的工位使用。从结构设计的角度看，这款模型还原了显示器的超薄侧边框厚度，背部的壳体弧度也做了准确还原，在做工位布局的时候，可以准确校验屏幕背部和墙面、工位挡板之间的预留间隙，避免实际安装时出现背部走线空间不足、屏幕无法调整到合适俯仰角度的问题。屏幕底部的品牌标识区域、下边框的控制按键位置也都做了对应还原，在做产品展示动画、工位效果渲染的时候，能还原真实设备的外观细节，不会出现外观失真的问题。安装边界方面，这款显示器的屏幕长宽比例为常规16:9，24英寸规格对应的屏幕可视区域对角线长度为60.96cm，不含底座的屏幕本体厚度控制在常规商用显示器的厚度区间，搭配的底座支撑范围覆盖屏幕正下方的矩形区域，在做桌面布局的时候，需要预留对应底座的放置空间，同时要考虑底座后方的走线空间，电源线、视频线的弯折半径要预留足够余量，避免线材过度弯折导致的接触不良问题。在做壁挂安装适配的时候，这款模型对应的背部壁挂孔位符合常规VESA壁挂标准，在设计壁挂支架、悬臂支架的时候，可以直接用这个数模做安装匹配校验，确认支架的承重、孔位间距和屏幕匹配，避免实际安装时出现孔位对不上、支架承重不足的问题。从功能特性的还原来看，模型准确呈现了显示器的屏幕俯仰角度调整范围对应的结构空间，在调整屏幕仰角的时候，屏幕底部不会和桌面发生磕碰，这个细节在做嵌入式操作台设计的时候尤为重要，很多新手做设计的时候容易忽略屏幕俯仰调整的空间余量，导致实际安装后屏幕无法调整到合适的观看角度，需要重新返工修改台面开孔尺寸。另外这款模型的屏幕显示面做了平整处理，在做渲染的时候可以直接替换屏幕显示内容，用来做工位操作界面的展示效果，不需要额外对屏幕面做修补处理，能节省不少建模和渲染的调整时间。
