PlayStation2游戏手柄外观结构设计

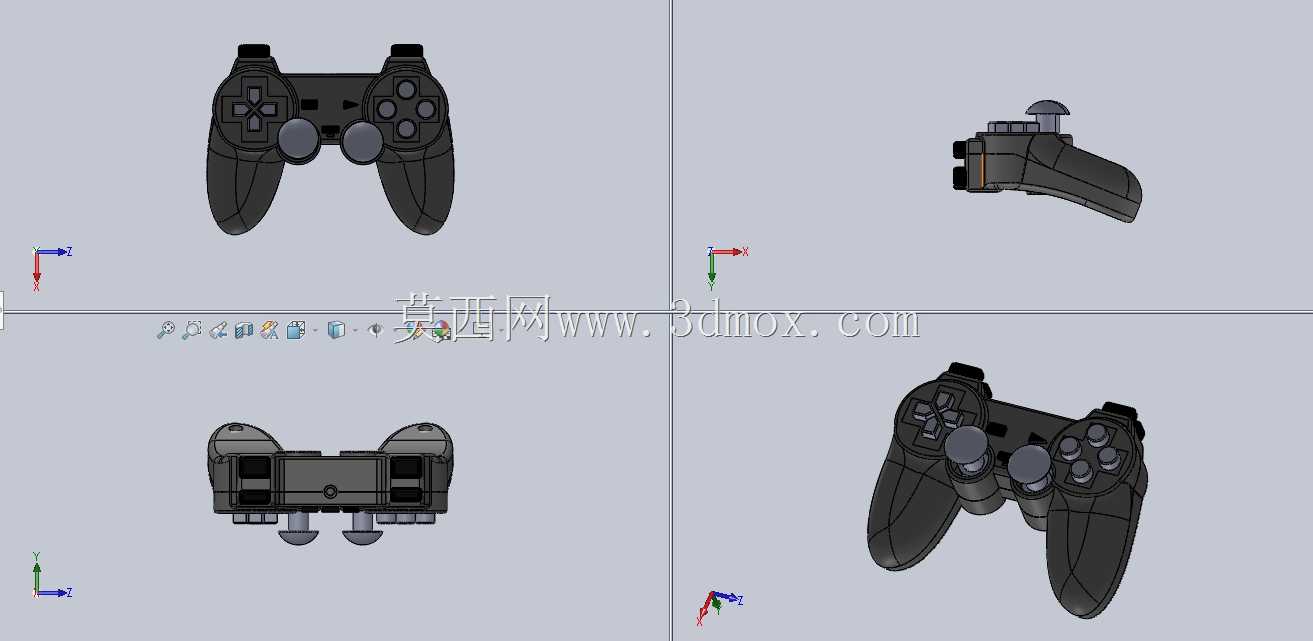

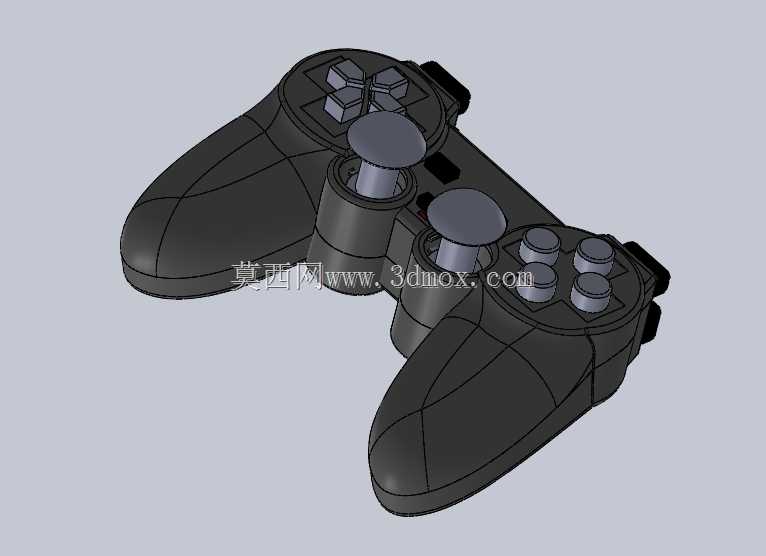

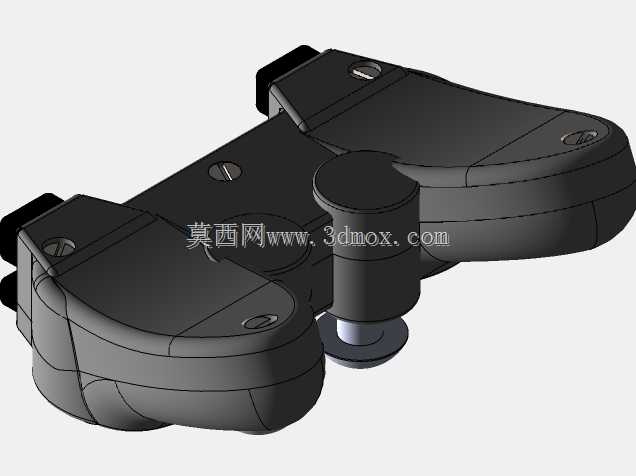

本次呈现的游戏手柄结构设计，围绕家用游戏主机的手持交互场景展开，核心服务于玩家长时间握持操作的实际使用需求。从实际使用场景来看，这类手柄需要适配客厅、电竞房等多场景下的坐姿、半躺姿操作，因此外形轮廓完全贴合成年人手掌自然弯曲的形态，左右握把采用内收弧面设计，握持时手掌大鱼际、小鱼际区域能完全贴合握把曲面，避免长时间游戏产生的硌手感。从功能布局上，左侧方向键采用分体式十字按键结构，按键边缘做0.3mm的圆角过渡，按压时能清晰触发四个方向的点位信号，不会出现相邻方向误触的问题；左右摇杆设置在拇指自然放置的舒适区域，摇杆帽表面做内凹弧面，搭配防滑纹理，拇指放置时不会打滑，摇杆的摆动行程控制在15度范围内，既保证操作的灵活度，又不会因为行程过大增加拇指操作负担。右侧功能按键采用四枚圆形按键阵列排布，按键高度差控制在0.2mm，按压反馈行程统一为1.2mm，保证不同按键的按压手感一致性。中间区域设置功能选择按键，位置避开双手握持时的误触区域，同时方便食指、拇指快速触碰操作。设计过程中优先考虑人机工程学参数，整体宽度控制在155mm范围内，握把最厚处为32mm，适配不同手型大小的用户握持，安装边界上，手柄内部预留了电路板、振动马达、电池仓的安装空间，各个按键的柱位与内部PCB板的触发点位完全对齐，按键柱与外壳导向柱的配合间隙控制在0.1mm，保证按键按压时无卡顿、无歪斜。外壳的分模线设置在握把侧面的隐蔽位置，不会在握持接触区域产生凸起棱边，表面采用细晒纹处理，既提升握持摩擦力，又能避免指纹残留。从结构强度角度，握把内部设置均匀分布的加强筋，筋位厚度1.2mm，在跌落测试场景下能有效分散冲击力，避免外壳开裂。各个按键的复位弹簧弹力经过匹配，方向键与功能按键的按压力控制在1.2N-1.5N区间，摇杆回中弹力控制在2N左右，既保证按压的清晰反馈，又不会因为弹力过大造成手指疲劳。手柄的接线/无线模块安装区域设置在手柄顶部中间位置，出线口做圆角过渡保护，避免线材反复弯折出现断裂问题。整体设计兼顾了操作手感、结构可靠性与装配便利性，所有零件的装配公差都按照消费类电子产品的通用标准设定，适合批量注塑生产，各个零部件的脱模斜度统一设置为1.5度，外壳壁厚均匀控制在2mm，避免注塑过程中出现缩痕、翘曲等成型缺陷。
