电视控制器内置承托基座结构设计

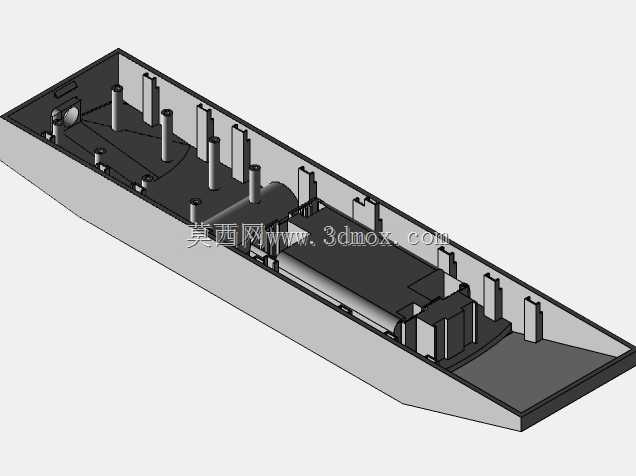

该结构件为电视控制器的内置承托基座，日常应用场景覆盖家用壁挂电视、商用显示终端的红外或无线控制器内部，核心作用是为控制器内部的电路板、供电模块、信号发射元件提供稳定的安装承载基础，同时隔绝内部元件与外壳的直接硬接触，降低运输、安装、使用过程中震动带来的元件松脱、焊点开裂风险。从设计思路来看，整体采用长条形槽式壳体结构，完全匹配常规长条型电视控制器的外轮廓尺寸，基座外侧壁与控制器外壳内壁预留0.2mm的安装间隙，既保证装配时的顺畅推入，又能避免装配后出现横向窜动。基座内部设置多组不同高度的圆柱支撑柱，支撑柱顶端预留螺丝孔位，对应电路板上的固定安装孔，不同高度的柱体分别对应主电路板、信号放大模块、供电触点片的安装高度，保证各层元件安装后处于同一水平基准面，避免出现电路板翘曲、元件引脚触碰短路的问题。基座内部还设置了多组竖向的限位挡筋，挡筋位置对应电路板上的接口、大尺寸电容、红外发射头等元件的侧边，装配后挡筋与元件侧边保留0.1mm的间隙，既能在受到横向冲击时限制元件位移，又不会给元件装配带来额外干涉。靠近基座前端的位置设置了下沉式的电池仓区域，仓体轮廓匹配7号干电池的外形尺寸，仓壁设置有弧形的电池限位凸点，电池装入后可通过凸点卡紧，无需额外设置电池卡扣即可避免电池松脱，同时仓体底部预留了电极片的安装卡槽，电极片卡入后可完全固定，不会因电池拆装出现移位。基座尾部设置了走线槽结构，对应电池电极与电路板之间的连接导线，槽体深度刚好容纳导线外径，可避免导线被上层电路板挤压破损，同时槽体边缘做了圆角过渡，不会割伤导线绝缘层。从安装边界来看，基座整体长度匹配控制器外壳的内部总长，两端的斜角结构完全贴合控制器外壳两端的造型，装配后基座两端与外壳端盖之间无多余间隙，不会出现基座在壳体内前后窜动的情况，基座底部为平面结构，与控制器外壳的底壳内表面完全贴合，可通过底部的定位柱与底壳上的定位孔配合，实现基座的快速定位装配，无需反复调整位置即可对准所有安装孔位。
