自制四旋翼航拍监测无人机结构模型

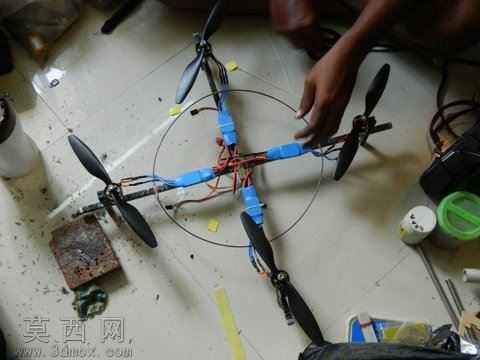

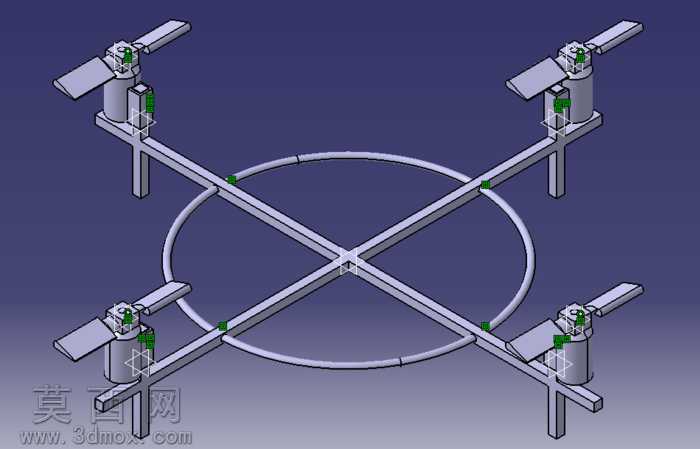

本模型为四旋翼飞行监测设备的三维结构设计，整体采用十字形机架布局作为核心承载结构，建模过程中首先确定四个机臂的等长分布基准，保证四个动力单元的安装位置处于同一水平面，相邻机臂夹角严格控制为90度，确保飞行过程中动力输出的力矩平衡。机架主体部分采用轻量化管材建模，在保证结构强度的同时尽可能降低整机自重，每个机臂末端预留电机安装位，匹配无刷电机的安装孔位尺寸，电机输出轴直接连接螺旋桨组件，螺旋桨采用两叶高效气动构型建模，分别设置正桨与反桨的安装方向，抵消旋翼旋转产生的反扭矩，保障飞行姿态稳定。机架中心区域为飞控、电池与电调的安装舱，建模时预留了各电子模块的布线空间，将电调分别布置在靠近对应电机的机臂根部位置，缩短动力线路长度，减少线路损耗与信号干扰，中心舱顶部预留任务载荷安装位，可搭载监测摄像头等任务设备，满足监测用途的搭载需求。模型额外设计了环形防护圈结构，环绕布置在四个螺旋桨的外围，避免飞行过程中螺旋桨碰撞外物造成损坏，提升设备的使用安全性。材质设置上，机架管材采用轻质工程塑料与碳纤维质感材质，螺旋桨采用高强度尼龙材质，电机部分设置金属散热质感材质，电子模块部分采用哑光塑料材质，还原实物的材质区分效果。设计过程中重点考量了整机的重心分布，将重量较大的电池模块布置在机架中心正下方位置，让整机重心落在旋翼平面的几何中心处，降低飞行姿态调整的控制难度，同时对各连接部位做了加强结构建模，避免飞行过程中机臂出现震颤影响飞行稳定性。该模型完整还原了自制四旋翼监测无人机的核心结构组成，可用于航模结构参考、飞行动力学仿真验证以及小型监测无人机的方案设计参考，清晰呈现了四旋翼飞行器从动力布局、线路排布到载荷安装的完整结构逻辑。
