红绿配色四旋翼无人机机架结构设计

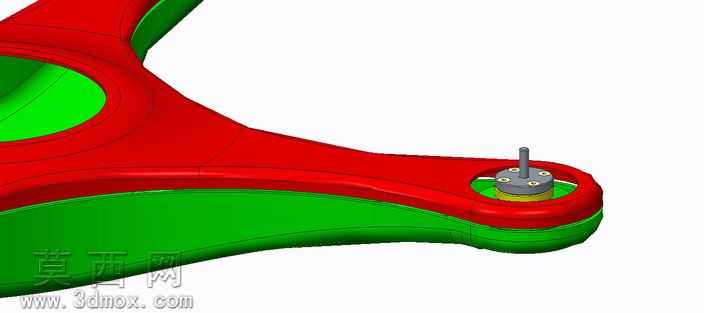

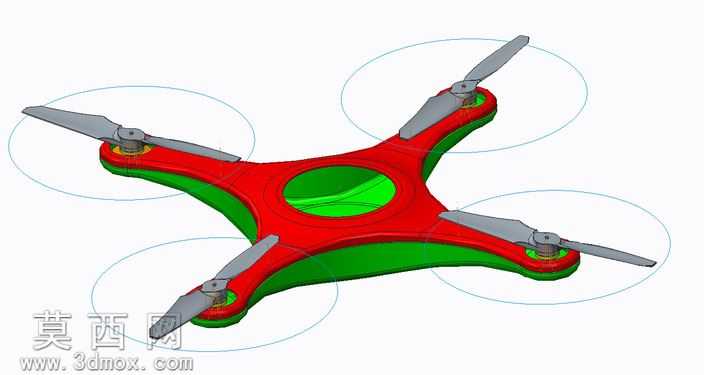

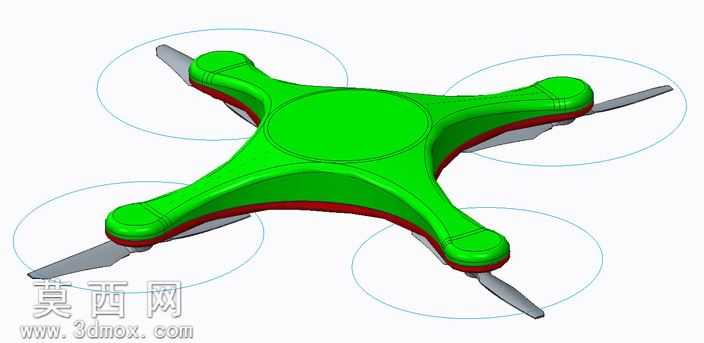

本作品为四旋翼无人机机架的三维建模设计，整体采用X型经典四轴布局，在三维建模过程中，首先以中心载荷舱为基准，向四个方向对称延伸出机臂结构，严格保证四个机臂的长度、安装角度完全一致，确保后续飞行时四个旋翼的升力中心与整机重心重合，保障飞行姿态的稳定性。建模阶段对机臂与中心舱的过渡区域做了平滑曲面处理，既减少了飞行过程中的空气阻力，也避免了直角结构带来的应力集中问题，提升机架整体的结构强度。材质搭配上，机架主体外壳采用亮红色硬质塑料材质模拟高强度工程塑料的质感，中心舱内壁与机臂下侧采用亮绿色材质区分结构层次，清晰展现机架的内外结构边界；旋翼部分采用哑光灰色硬质材质，还原碳纤维螺旋桨的视觉质感，同时通过半透明圆形参考线标注出每个旋翼的旋转扫掠范围，直观呈现旋翼的运动边界，避免后续装配时机架结构与旋翼运动路径产生干涉。结构设计上，中心舱预留了圆形的载荷安装空间，可用于放置飞控板、电池、信号接收模块等核心电子元件，每个机臂末端都设计了电机安装座，带有定位凸台与安装孔位，能够精准匹配外转子无刷电机的安装尺寸，保证电机轴与机臂平面垂直，让旋翼旋转时的升力方向垂直向上。设计过程中充分考虑了机架的轻量化需求，在保证结构强度的前提下对非承重区域做了壁厚优化，避免不必要的材料堆积，降低整机自重以提升飞行续航能力。整体模型曲面过渡流畅，装配关系清晰，各部件的尺寸配合经过严谨校验，既可以作为航模爱好者DIY四旋翼无人机的结构参考，也可用于后续的3D打印验证、结构仿真分析等工作，模型完整还原了四旋翼机架的核心结构特征，细节处理到位，结构逻辑符合多旋翼飞行器的设计规范。
