电脑CPU轴流散热冷却风扇结构设计

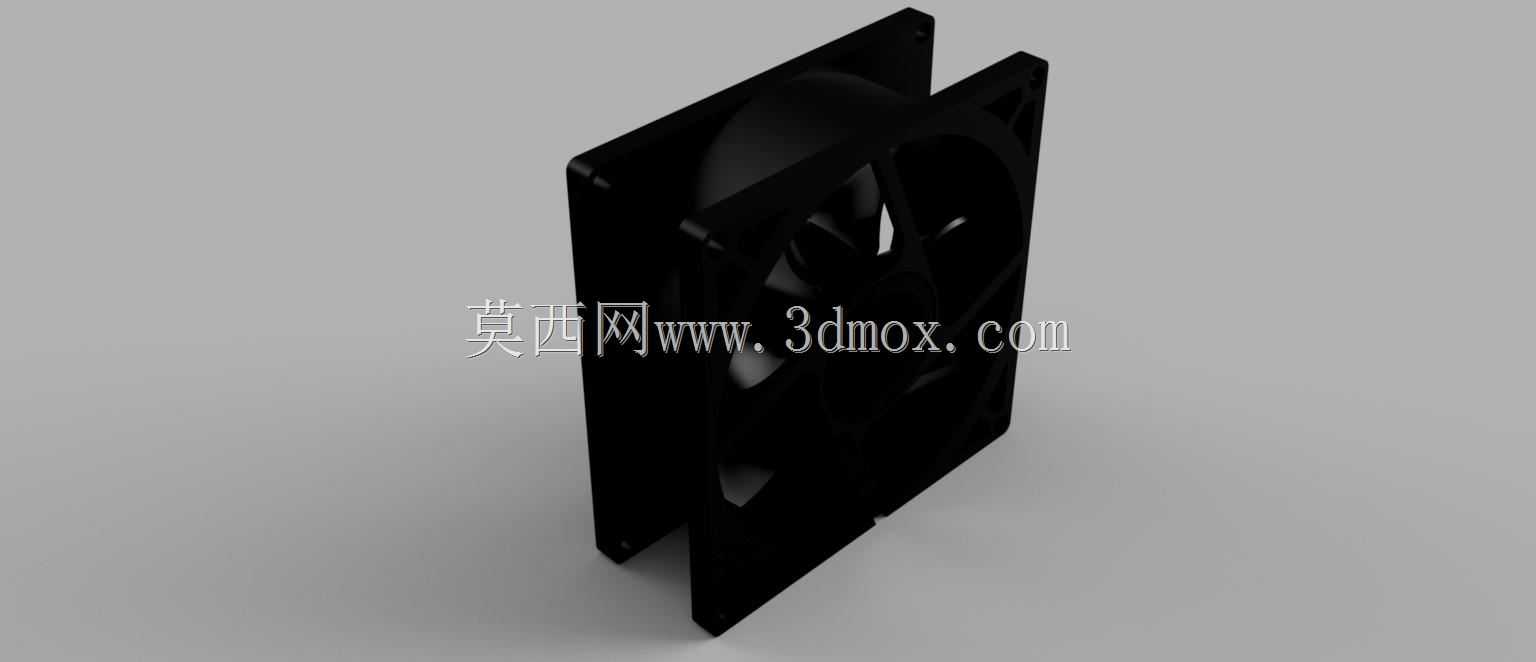

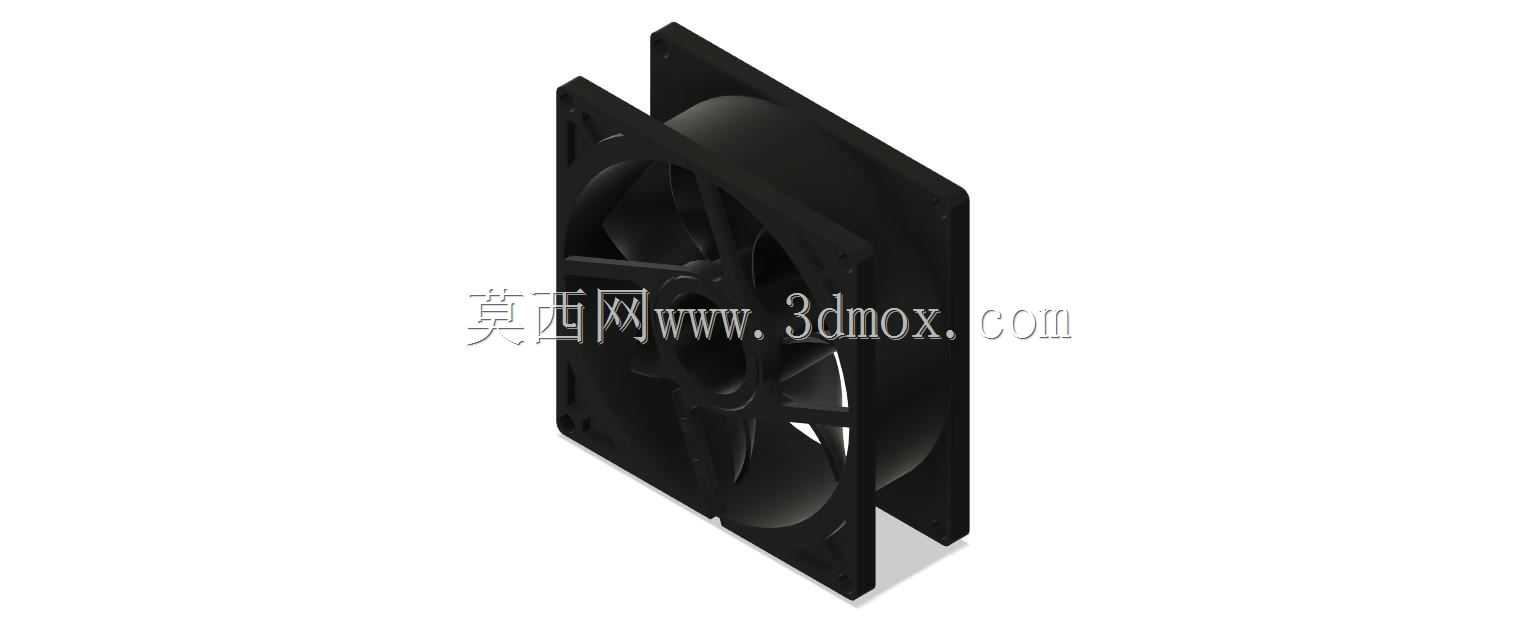

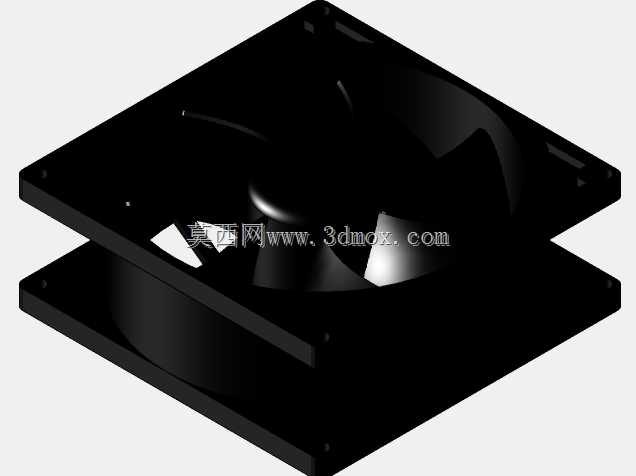

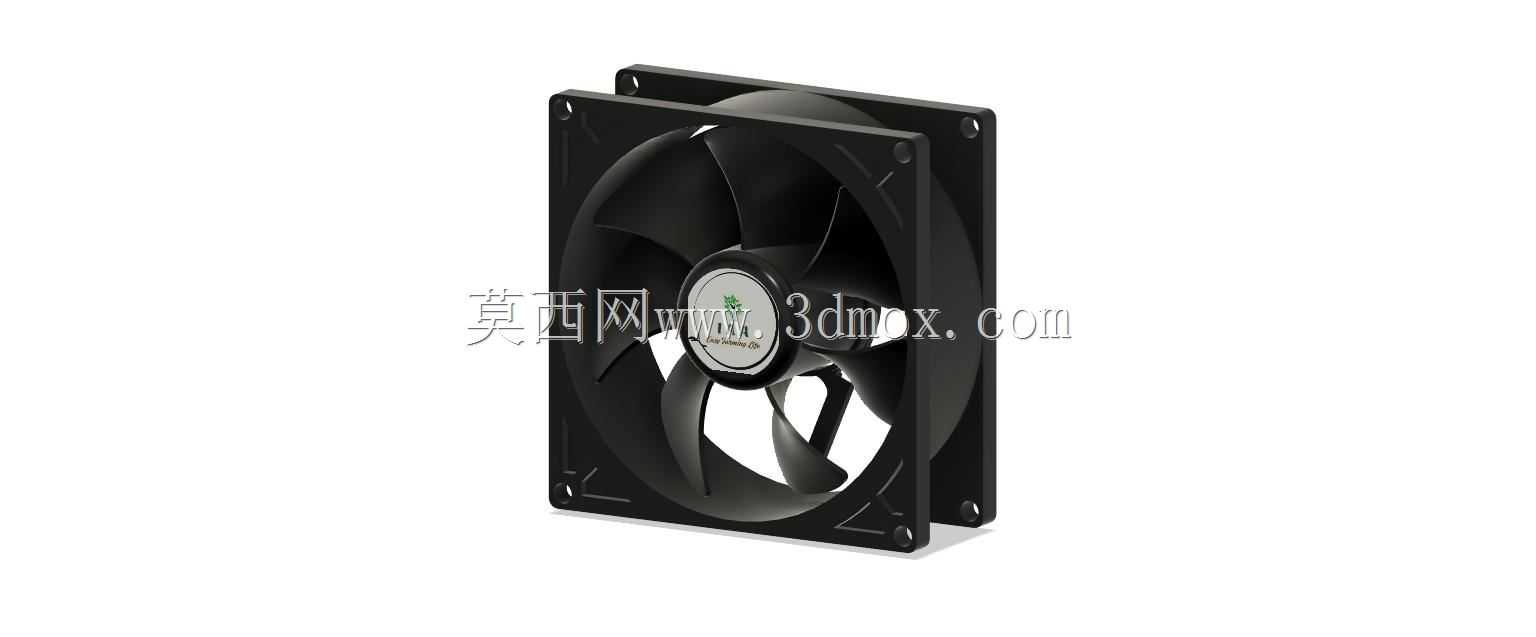

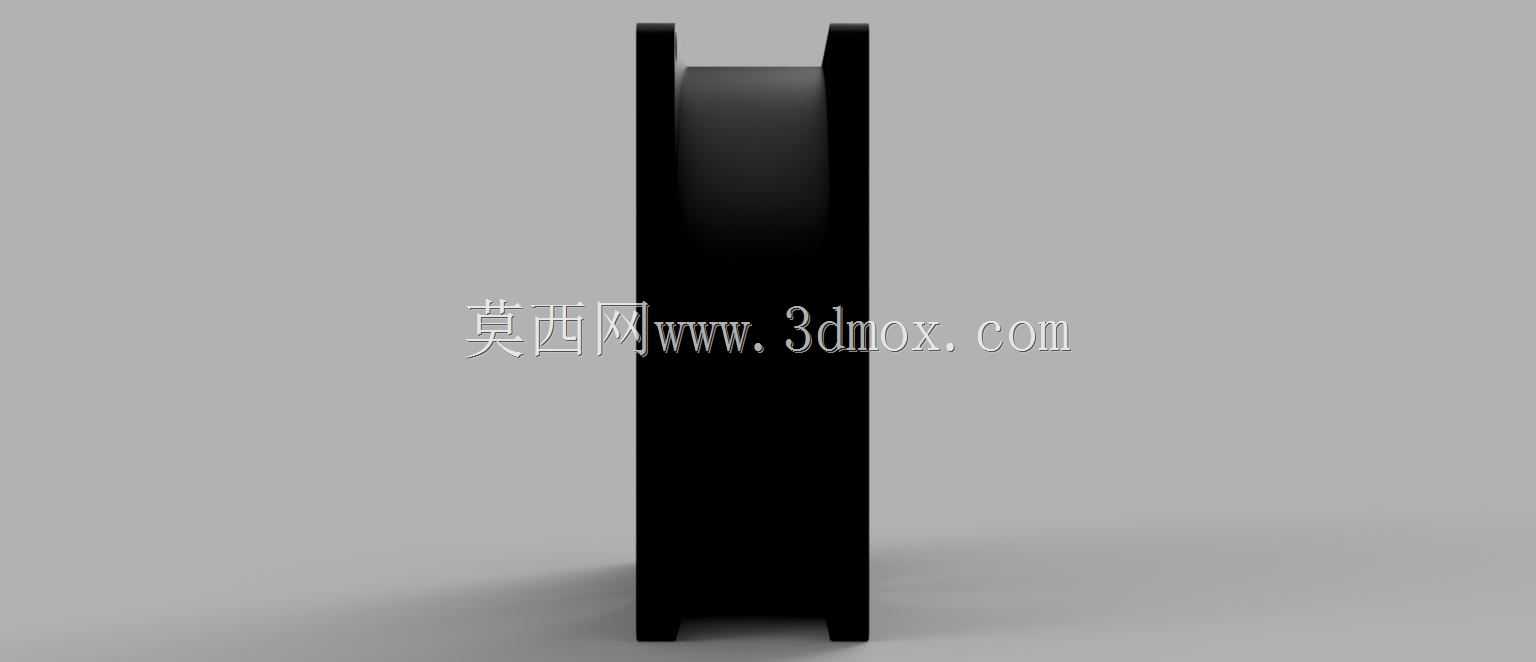

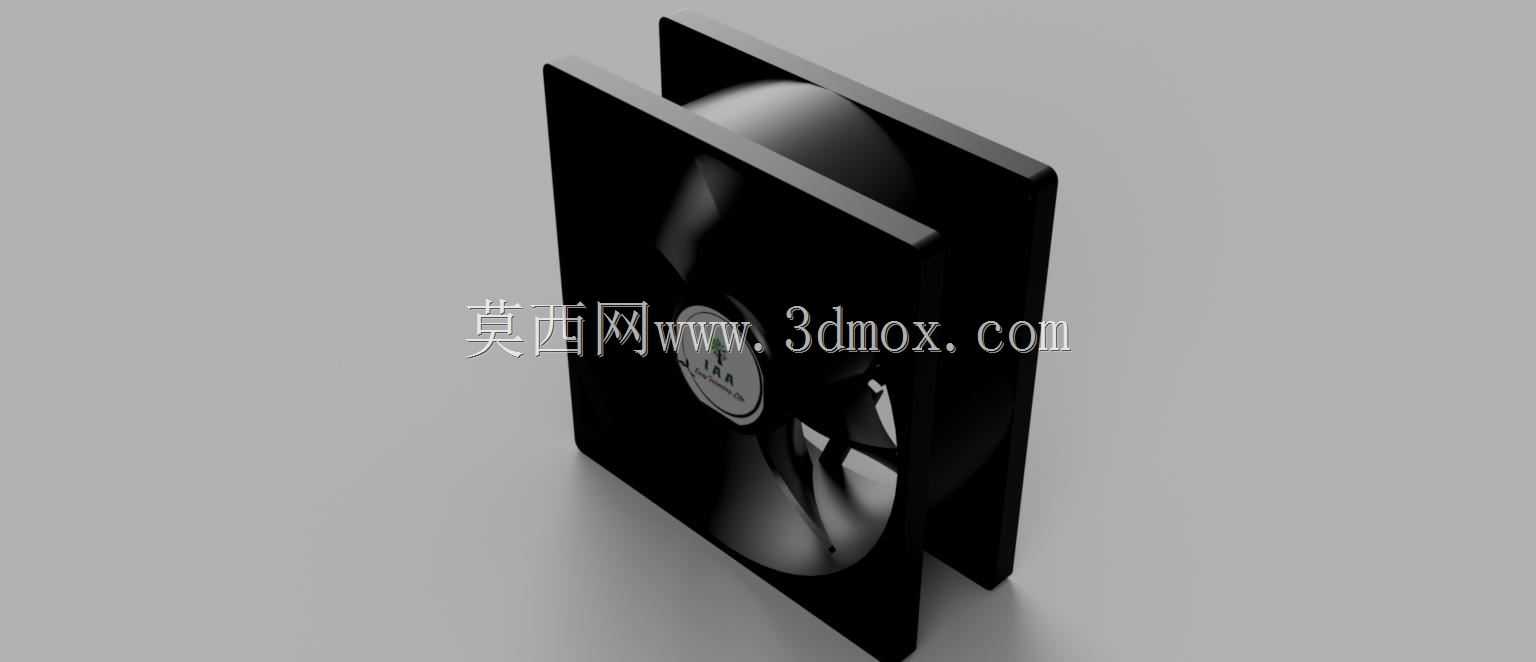

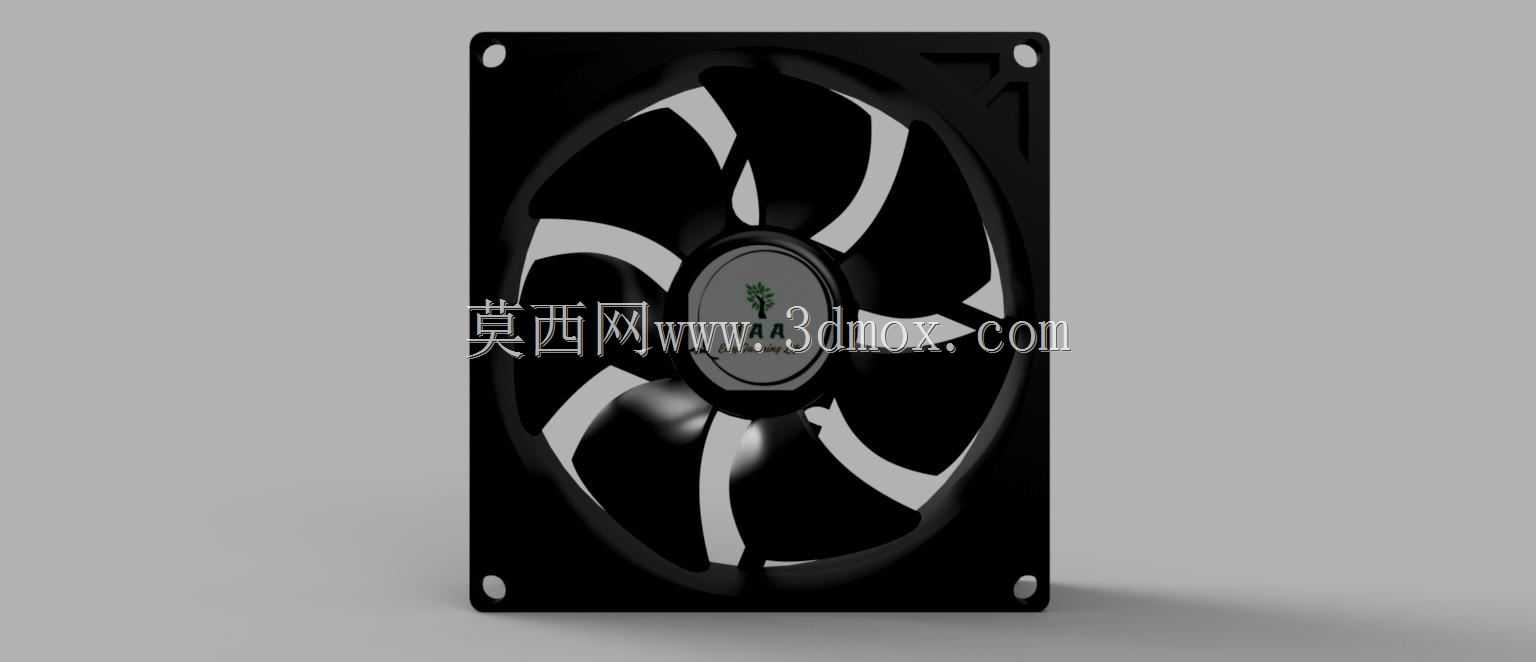

在桌面级计算机、工控机、小型服务器的硬件散热体系中，这类轴流冷却风扇是风冷散热方案的核心执行部件，主要承担将CPU散热器鳍片上蓄积的废热快速带出机箱内部的作用，避免处理器因核心温度过高触发降频保护甚至硬件损坏。不同于大尺寸机箱风扇侧重整体风道循环的设计逻辑，这类紧贴CPU散热器安装的风扇，在设计阶段首先要平衡风压与风量的匹配关系——CPU散热器的鳍片排列密度普遍较高，若风扇静压不足，气流无法穿透鳍片间隙，就会出现鳍片根部热量堆积的问题，因此扇叶的叶型采用了后掠式扭曲设计，在相同转速下既能保证足够的出风静压，又能降低扇叶切割空气产生的紊流噪音。从安装边界来看，这款风扇的外形尺寸为40*40*30mm，属于小规格高转速轴流风扇范畴，适配ITX紧凑型机箱、嵌入式工控主板的小尺寸CPU散热器安装场景，安装孔位遵循行业通用的孔距标准，可直接匹配对应规格的散热塔、下压式散热器的固定位，不需要额外设计转接支架。扇框采用一体化注塑成型的方正结构，四个边角预留了安装减震胶钉的卡槽，实际装配时胶钉可以隔断扇叶高速转动产生的振动向散热器、机箱传递，避免出现共振异响。扇叶中心的轮毂区域集成了驱动电机与轴承位，轴承采用含油轴承或双滚珠结构的预留设计，可根据不同使用寿命需求选型，轮毂表面的标识区域可做品牌丝印或动平衡校准标记。在实际选型应用中，这类风扇还可通过PWM调速功能根据CPU实时温度动态调整转速，在低负载工况下降低转速减少运行噪音，高负载时拉满转速保障散热效率，扇框的进出风侧做了导风圆角处理，减少进风侧的气流涡流损失，提升整体送风效率。建模过程中对扇叶的曲面弧度、扇框的壁厚、安装孔的公差配合都做了精准还原，可直接用于散热系统的装配干涉校验、风道仿真分析参考，也可作为小型风冷散热产品开发的结构设计基础参考，帮助结构工程师快速完成散热模块的整体布局验证，缩短产品开发阶段的建模周期。
