英特尔LGA771处理器固定压框结构

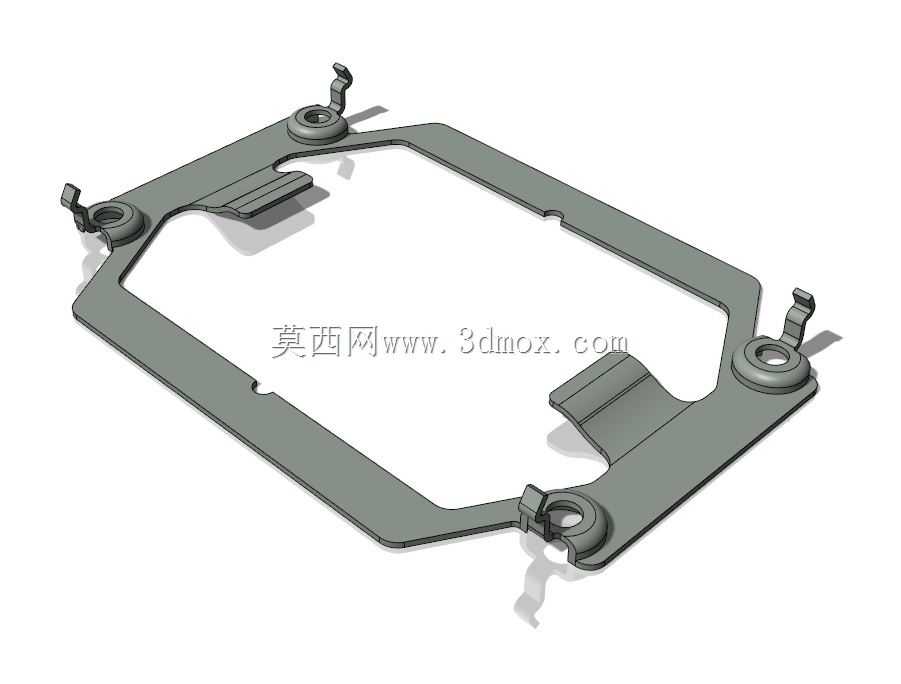

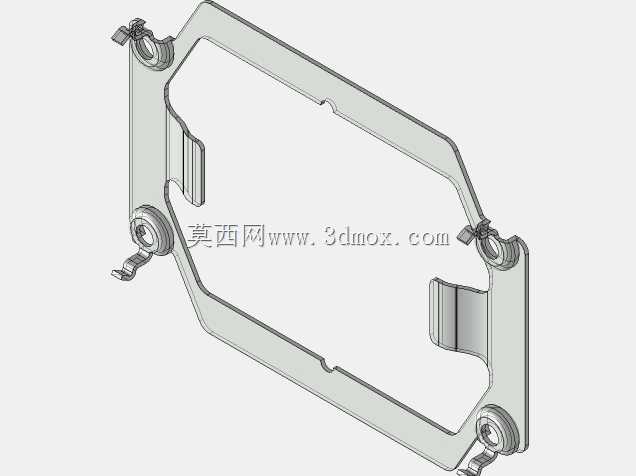

该结构件为台式计算机主板CPU插座配套的处理器固定承载压框，主要应用于桌面级台式工作站、入门级服务器及老式家用台式主机的主板装配环节，作用是将LGA771、mPGA604规格的处理器精准压合在主板对应插座触点上，避免处理器移位、针脚接触不良导致的设备运行故障。从结构设计来看，整体采用闭环框型薄壁冲压结构，外轮廓完全匹配对应CPU插座的安装边界，四个角位设置带安装孔的凸台结构，凸台高度与主板插座周边的定位柱尺寸完全适配，安装时可直接套接在主板预设的定位柱上，无需额外调整对位，装配公差控制在0.1mm以内，保证处理器安装后与插座触点的完全对齐。框体上分布的四个弹性卡扣为一体冲压成型的弹性悬臂结构，卡扣的弯折角度、回弹行程经过反复校核，扣合后可提供均匀的下压力，不会出现局部压力过大压损处理器基板、或是压力不足导致触点虚接的问题，卡扣的解锁端做了圆弧过渡处理，运维人员拆装时无需借助额外工具，徒手即可完成扣合与解锁操作，同时不会划伤手指或周边主板元器件。框体上设置的两处凸起限位筋，对应处理器基板上的定位缺口，可实现防呆设计，从物理层面避免处理器装反导致的针脚烧毁、硬件损坏问题。框体的壁厚经过强度校核，在保证足够结构刚性、长期使用不发生形变的前提下，尽可能做薄处理，减少对处理器上方散热模组安装空间的占用，适配不同高度的风冷、水冷散热底座安装需求，不会出现压框与散热底座干涉的情况。该压框的安装边界完全遵循英特尔对应插座的设计规范，四个安装孔的孔距、凸台高度、卡扣位置均与公版设计保持一致，可直接替换同规格的原装压框使用，适配市面上所有采用mPGA604、LGA771插座的主板产品，无论是主板生产线上的批量装配，还是后期运维过程中的配件更换，都能直接适配无需二次修改。框体边缘做了钝化卷边处理，没有尖锐毛刺，装配过程中不会划伤主板上的贴片电容、电阻等小型元器件，也不会割伤装配人员的手部。弹性卡扣的材料选用耐疲劳的冲压钢材，经过多次拆装后仍能保持稳定的回弹力，不会出现卡扣断裂、弹力衰减导致的固定失效问题，可满足计算机全生命周期内的多次拆装运维需求。
