蓝牙设备用2.4GHz贴片式芯片天线结构

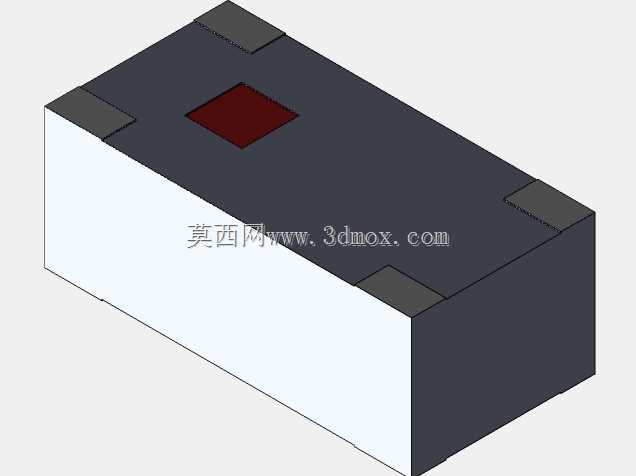

这款2.4GHz芯片天线主要面向短距离无线通讯场景设计，是蓝牙、WiFi类便携数码、智能硬件产品中实现射频信号收发的核心无源部件，在TWS耳机充电仓、智能穿戴手环、小型物联网传感节点、家用智能家居遥控模块这类内部空间极度紧凑的设备里，这类贴片式芯片天线能替代传统的外置棒状天线或者FPC软板天线，大幅压缩射频部分的占用空间，同时保证信号辐射效率满足短距离通讯的链路预算要求。从结构设计来看，这款天线采用标准表贴封装形式，整体为长方体陶瓷基体搭配表面金属辐射层的结构，顶面预留的方形金属区域是核心辐射振子的馈电耦合区，四个角的金属焊盘分别对应接地与信号馈电点位，设计时完全遵循标准SMD回流焊工艺的焊盘布局要求，不需要额外的结构固定件，直接通过SMT工艺贴装在PCB板对应位置即可，能适配常规的高速贴片生产线制程，减少组装环节的人工干预成本。在安装边界设计上，这款天线的贴装区域对周边净空有明确要求，建模时已经预留了对应的避让参考：天线本体下方的PCB层不能走高速数字信号线，周边3mm范围内不能布置金属屏蔽罩、电池、大尺寸金属结构件，避免金属遮挡导致天线谐振频率偏移、辐射效率下降；天线的馈电线路需要做50欧姆阻抗匹配，建模时同步给出了馈电点的位置参考，方便结构工程师在堆叠设计时提前预留匹配电路的布置空间，避免后期改板调整。从功能特性上，这款天线的谐振点精准覆盖2.4GHz ISM通用频段，不需要额外的匹配网络调整就能满足蓝牙BR/EDR、BLE低功耗蓝牙以及2.4G WiFi的信号收发要求，在常规的便携设备内部安装环境下，水平方向全向辐射特性均匀，不会因为设备握持姿势的变化出现信号断崖式下跌的问题。设计过程中充分考虑了量产一致性要求，陶瓷基体的介电常数公差控制在极小范围内，每批次产品的谐振频率偏移量控制在行业允许范围内，不会出现批量贴装后天线性能离散度过大的问题，同时天线的封装尺寸兼容同规格的其他厂商贴片天线，在供应链替换时不需要修改PCB焊盘布局，能大幅降低硬件迭代的选型成本。在三维建模层面，模型完整还原了天线的外部轮廓、焊盘位置、顶面辐射区的尺寸细节，没有做过度的简化处理，结构工程师在做整机堆叠检查时，可以直接导入模型做干涉检查，提前预判天线与周边结构件、元器件的空间冲突，不需要额外根据规格书手动测绘建模，能缩短硬件开发阶段的堆叠评审周期。
