卡侬集成双USB2接口连接插座结构

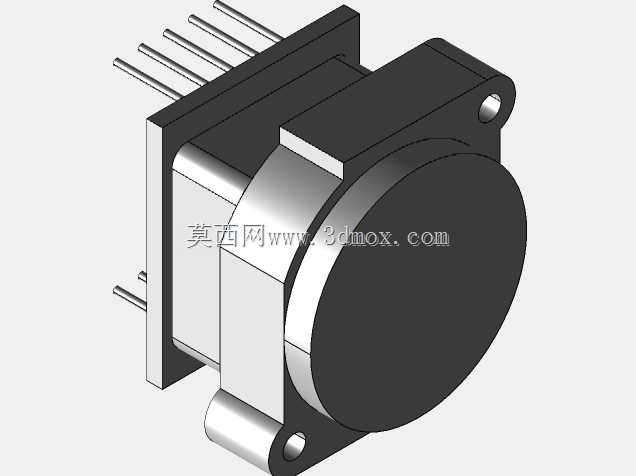

在专业音视频设备、工业测控机柜、演播室周边装置的面板接口布局中，经常会遇到卡侬音频接口与USB数据接口共存的需求，传统布局需要在面板上分别开设卡侬接口安装孔与USB接口安装孔，不仅占用面板空间，还会导致面板走线杂乱，不同接口的安装公差累积还容易出现面板外观不齐整的问题，这款集成式插座就是针对这类场景开发的一体化接插部件。该插座将标准卡侬接口的安装结构与双路USB2.0接口整合在同一壳体内部，安装时仅需在设备面板开设对应卡侬规格的单安装孔，即可同时实现平衡音频信号传输与USB2.0数据传输、低压供电的功能，大幅压缩面板接口占用空间，也减少了面板开孔的加工工序。从结构设计来看，这款插座的前端法兰盘完全沿用标准卡侬插座的安装尺寸，两侧带安装固定孔位，可直接适配原有卡侬接口的面板开孔，不需要重新设计面板开孔尺寸，方便老旧设备的接口升级改造，也能让新设备的面板接口布局更简洁统一。壳体后部伸出的插针分为两组，一组对应卡侬接口的信号引脚，另一组对应双USB接口的信号与供电引脚，插针长度与排布间距符合常规板载焊接的工艺要求，可直接波峰焊或手工焊接在设备内部的PCB板上，不需要额外的转接引线，减少内部接线的故障点。插座的圆形主体部分做了台阶式限位结构，装入面板开孔后法兰盘与面板贴合紧密，后部的台阶可以卡在面板开孔内侧，配合两侧的固定螺丝锁紧后，不会出现轴向窜动，插拔接口时的受力可以均匀传递到面板结构上，避免长期插拔导致PCB板焊点受力脱落。双USB接口内嵌在卡侬接口的旁侧结构中，接口深度符合标准USB2.0 Type-A接口的插拔尺寸要求，插入U盘、USB调试线等配件时不会出现卡滞或接触不良的问题，接口周围的壳体做了加厚处理，承受侧向插拔力时不容易出现开裂。在实际选型使用时，需要注意该插座的安装深度，壳体向后延伸的尺寸要匹配设备面板到内部PCB板的安装距离，预留出插针焊接的操作空间，同时要注意后部插针的走线避让，不要和内部的其他结构件产生干涉。这类一体化插座尤其适合在紧凑型音频接口设备、便携式工业调试终端、舞台信号转接面板上使用，既保留了专业设备常用的卡侬接口配置，又补充了通用USB连接能力，不需要额外占用面板空间拓展USB接口，设备外观的整体性更强，也能降低面板加工的成本。建模时还原了插座的所有安装配合特征，包括法兰盘的固定孔位、插针的排布位置、壳体的限位台阶尺寸，可直接用于设备面板的结构干涉检查、安装孔位匹配验证，也能用于产品装配演示的可视化环节，结构细节完全匹配实物的装配关系，没有做简化失真处理。
