紧凑型立式工控主机柜体结构设计

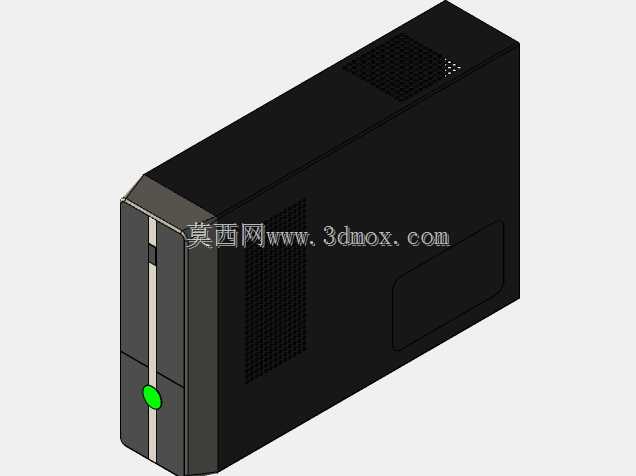

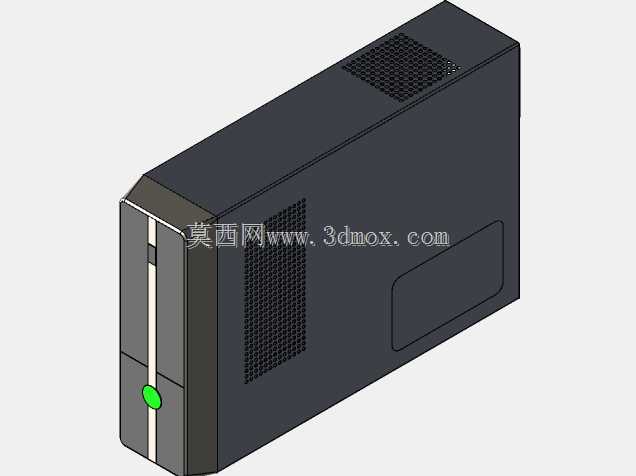

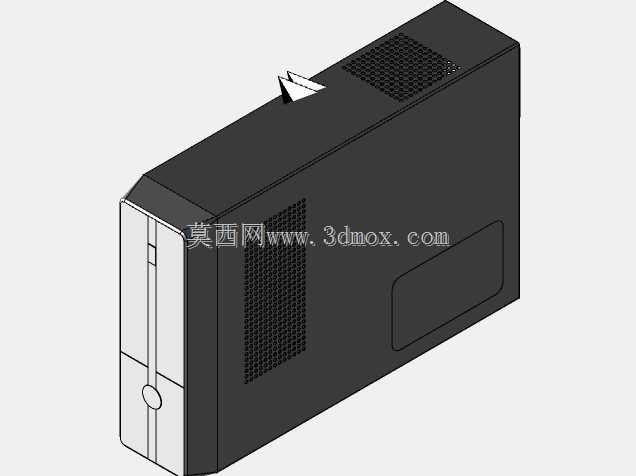

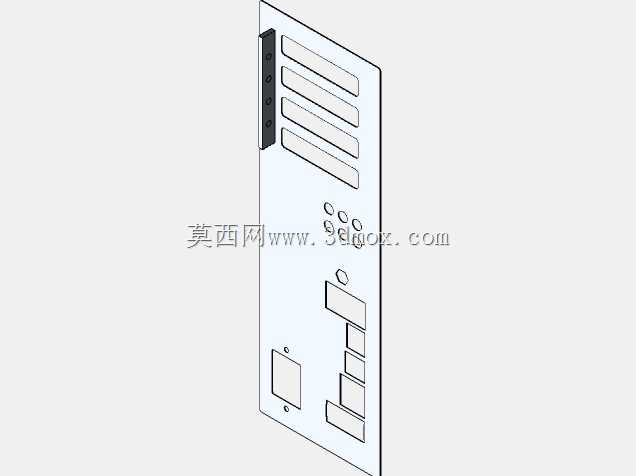

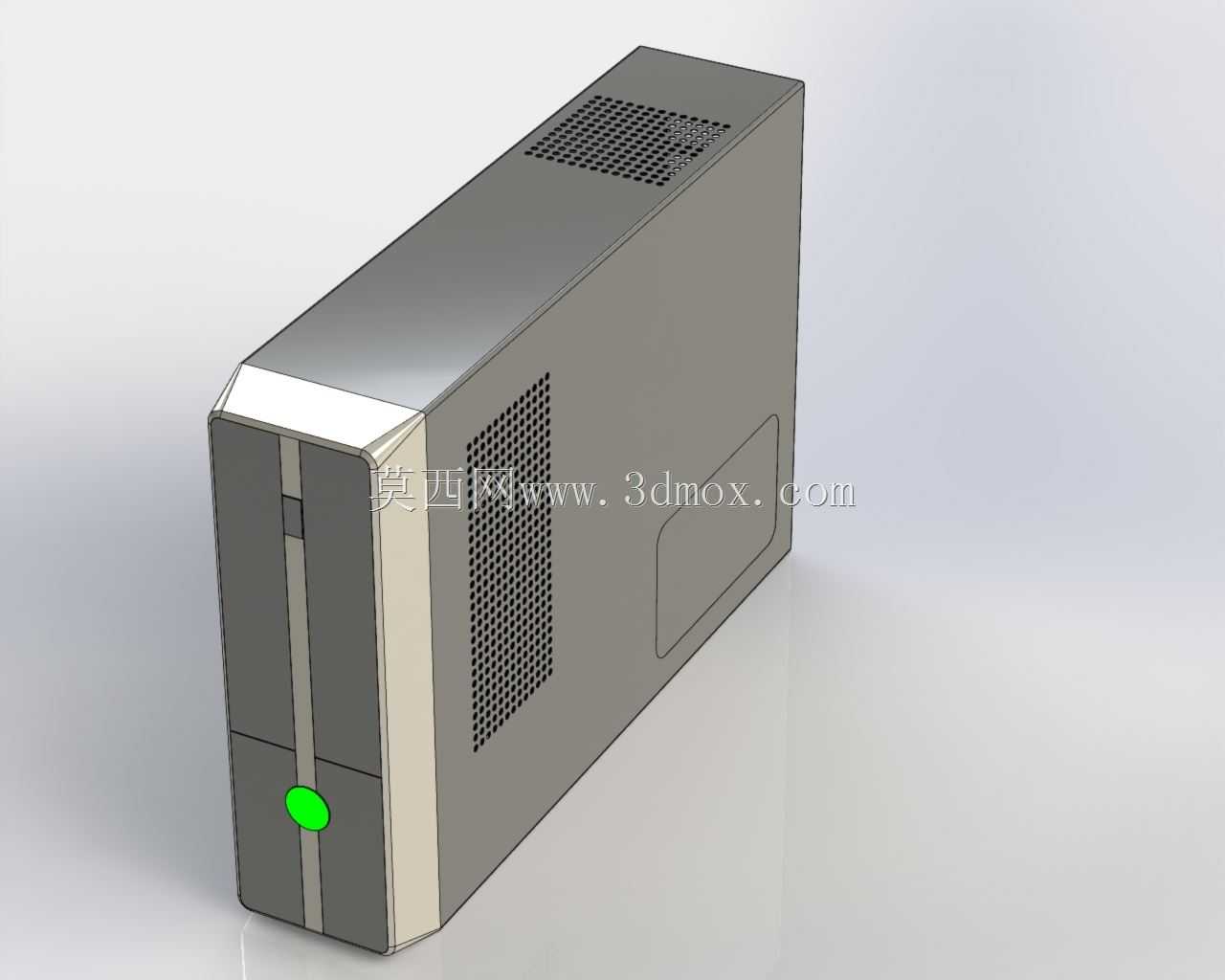

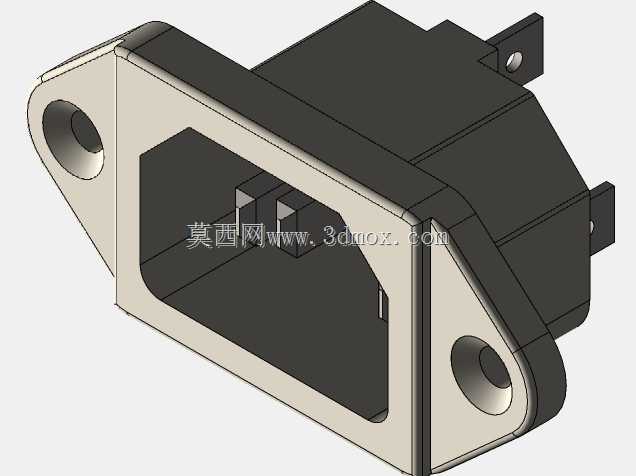

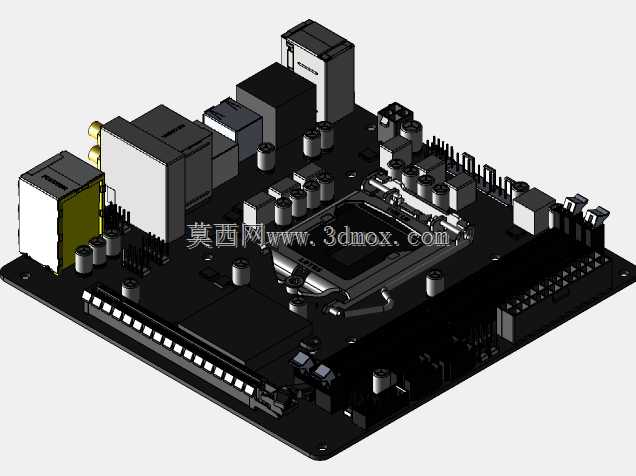

这款紧凑型立式工控主机柜体，主要面向电力设备公用事业场景下的就地控制单元部署需求，适配车间控制柜内嵌入式安装、壁挂式就近部署、操作台旁立式放置等多种安装场景，可承载工业级主控板卡、存储模块、低功耗工业电源等核心计算硬件，为现场边缘计算、设备状态采集、就地逻辑控制提供硬件承载空间。从结构设计思路来看，整体采用小进深立式布局，相较于常规卧式工控机箱，大幅缩减了横向占用空间，适配控制柜内预留的窄幅安装位，柜体主体采用1.2mm冷轧钢板折弯成型，接缝处采用折边咬合加点焊固定的工艺，既保证整体结构刚性，避免运输、安装过程中出现形变，也能减少拼接缝隙带来的电磁泄漏风险，满足工业现场的电磁兼容要求。散热结构设计上，在柜体顶部开设矩阵式通风孔，对应内部CPU、电源等发热元件的上方位置，形成自然对流的上升散热通道，同时在柜体侧面对应扩展卡安装区域开设大面积蜂窝状通风孔，兼顾进风效率与防尘防异物侵入的要求，无需额外加装散热风扇即可满足低功耗工业主控硬件的散热需求，减少转动部件带来的故障点，适配长期无人值守的运行场景。前面板区域做了分段式设计，上部预留光驱位或状态指示灯安装区域，下部设置电源开关按键，按键采用内嵌式安装，避免现场搬运、操作过程中出现误触，前面板与主体框架采用卡扣加侧边螺丝固定的方式，日常维护时拆卸便捷，无需完全拆下柜体即可完成内部硬件的更换与检修。安装边界方面，柜体底部预留四个M4规格的固定脚座孔位，既可以配合橡胶脚垫放置在操作台平面，也可以通过L型安装支架固定在控制柜内壁或者壁挂支架上，背部预留标准IO挡板开孔位，兼容常规ATX架构工控主板的接口布局，同时预留两个扩展卡挡片位置，可按需加装工业通讯卡、数据采集卡等扩展模块，柜体内部设置多处压铆螺柱，可适配不同尺寸的主板、硬盘安装需求，走线空间沿柜体侧边预留，配合扎带固定位可规整内部走线，避免线缆干扰散热风道。整体外形做了边角钝化处理，顶部前端做斜切收边，既减少尖锐边角带来的安装磕碰风险，也让整体外观更适配工业现场的规整布局要求，表面采用哑光喷塑处理，耐油污、耐指纹，适合车间、变电站等多尘、多油污的运行环境，日常清洁维护便捷。
