工业输送线张紧滚轮吊耳连接结构

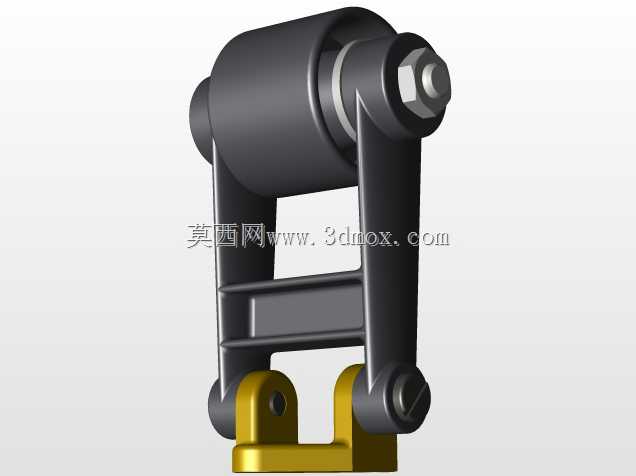

该结构件常见于各类带式输送设备、链式传动设备的张紧调节端，主要承担滚轮承载、张紧力传导、安装位自适应调节的作用，在物流分拣线、食品加工输送线、轻工产品组装线的从动端布局中应用广泛。从结构设计逻辑来看，上部的黑色滚轮采用内置轴承的中空辊体结构，辊面做了哑光耐磨处理，可直接与输送带或传动链条的滚子面接触，运行过程中辊体随输送介质同步转动，避免滑动摩擦造成的带面磨损或链条跳齿问题。两侧的立式支架采用对称式钣金折弯成型结构，上端通过六角螺栓与滚轮中心轴锁紧固定，螺栓端部预留了防松垫片安装位，可适配不同厚度的轴端挡圈，保证长期运行下滚轮不会出现轴向窜动。支架下部的铰接孔直接与底部金色的吊耳支座通过销轴连接，铰接处预留了0.2-0.3mm的转动间隙，允许整个滚轮组件在张紧力波动时产生小角度摆动，抵消输送带来的横向冲击力，避免支架根部出现应力集中断裂的问题。底部的吊耳支座采用双叉耳式结构，两个安装耳的同轴度公差控制在0.05mm以内，支座底部预留了螺栓安装孔，可直接固定在输送线的侧边张紧滑轨上，配合张紧螺杆调整滚轮的前后位置，实现输送带或链条的张紧度调节。从安装边界来看，该组件整体横向宽度不超过120mm，滚轮直径为60mm，安装时需保证滚轮中心与输送驱动轮中心的平行度误差不超过1mm，否则会出现输送带走偏、链条偏磨的问题。设计过程中特意将支架与吊耳的铰接点设置在滚轮中心的正下方位置，让张紧力的传导方向始终沿支架轴向分布，减少铰接处的额外弯矩，同时支架侧面做了加强翻边处理，在不增加板材厚度的前提下提升了整体的抗扭刚度，可承受最大1200N的径向张紧载荷，适配带宽100-200mm的轻型输送场景。日常维护时只需松开上端滚轮的锁紧螺栓即可更换磨损的辊体，无需拆卸整个支架结构，铰接销轴处预留了注油孔，可定期加注润滑脂减少转动磨损，整体结构没有复杂的异形曲面，加工难度低，配件通用性强，可直接替换同尺寸规格的进口输送线张紧滚轮组件。
