树莓派Zero相机专用三脚架固定安装支架

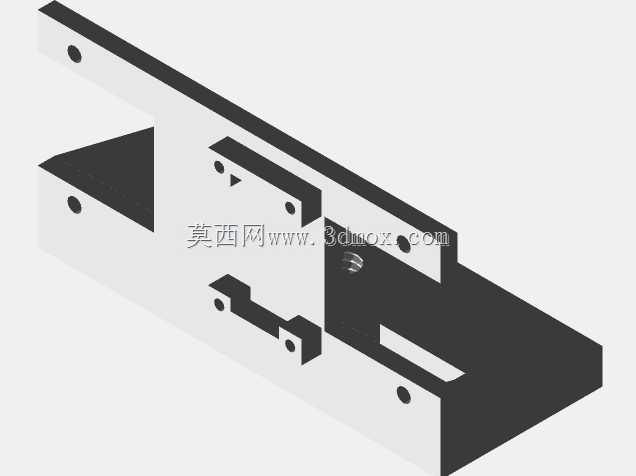

这款安装支架主要面向树莓派Zero搭配相机模块的户外拍摄、定点延时录制、小型视觉采集场景设计，解决了单板计算机搭配相机模块时缺乏标准摄影器材安装接口的痛点。日常做嵌入式视觉项目、户外生态定点记录、小型桌面直播机位搭建时，很多从业者会遇到树莓派Zero加相机模块无法直接固定在常规三脚架上的问题，要么用扎带捆绑影响调节精度，要么用双面胶固定无法快速拆装，这款支架就是针对这类实际使用痛点做的结构适配。从结构设计来看，支架采用L型折弯承载结构，主体承托面做了与树莓派Zero板型匹配的定位凸台，安装时可以直接将单板卡入定位槽，不需要额外做对位调整，板上的对应位置预留了穿线缺口，不会挤压相机模块的FPC排线，避免长期使用出现排线折损的问题。支架底部居中位置设计了标准1/4-20螺纹孔，这个规格是消费级三脚架、桌面支架、魔术臂的通用安装接口，不需要额外做转接头就能直接适配市面上绝大多数常规摄影支撑器材，螺纹孔周边做了局部加厚处理，频繁拆装螺丝也不会出现螺纹滑牙或者基座开裂的问题。支架侧面预留了多个对应树莓派安装孔位的沉头孔，用M2规格的螺丝就能将单板牢牢固定在支架上，沉头设计可以让螺丝端面完全没入支架平面，不会出现凸起刮蹭设备外壳或者影响三脚架贴合度的问题。考虑到户外使用的场景，支架的边缘全部做了R2圆角处理，没有尖锐的直角毛刺，安装调试时不会划伤手部，也不会勾扯周边的线材。支架的安装边界经过反复校核，固定树莓派Zero之后，相机镜头的位置完全处于支架前端的镂空区域，不会被支架结构遮挡拍摄视角，同时支架的侧面预留了足够的空间，不会遮挡树莓派的供电接口、HDMI接口以及GPIO排针，外接电源、外接调试线的时候不需要拆卸支架就能直接插拔。在实际使用中，这款支架不仅可以固定在三脚架上，也可以搭配魔术臂固定在桌面支架、设备机架、护栏等位置，满足不同场景下的机位固定需求，结构上没有多余的冗余设计，整体重量控制得很轻，不会给小型三脚架带来额外的负载负担，长时间户外携带也不会增加过多负重。做结构设计的时候特意考虑了不同批次树莓派Zero的尺寸公差，定位槽的尺寸预留了0.2mm的安装间隙，即使是不同生产批次的单板也能顺利装入，不会出现卡滞或者装不进去的问题，同时间隙控制在合理范围内，安装后不会出现明显的晃动，保证相机拍摄时的稳定性，避免长曝光或者延时拍摄时因为支架间隙出现画面抖动的问题。
