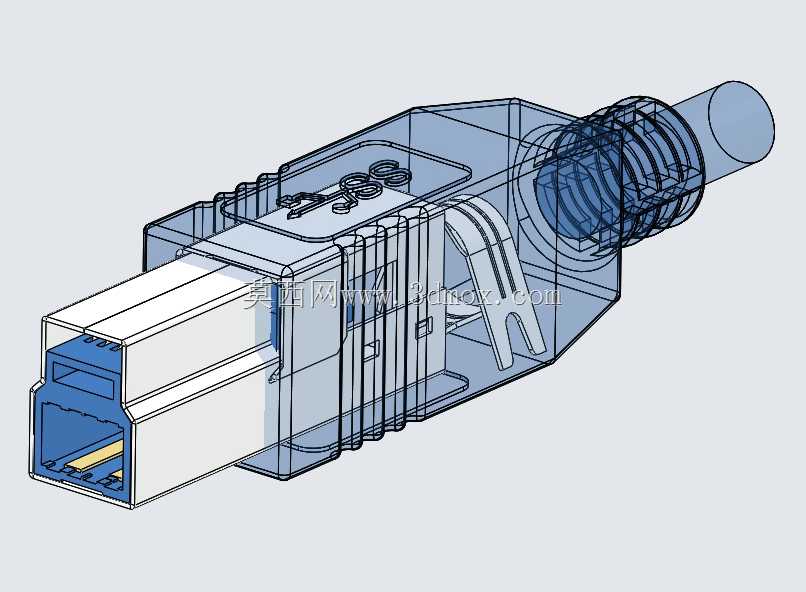

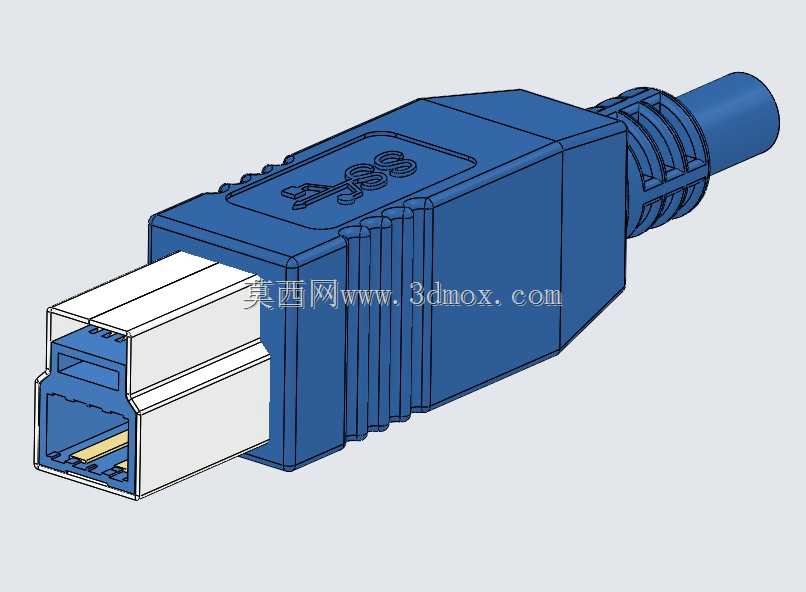

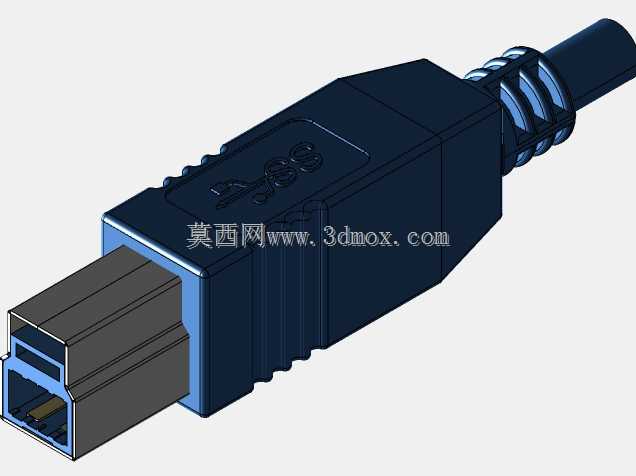

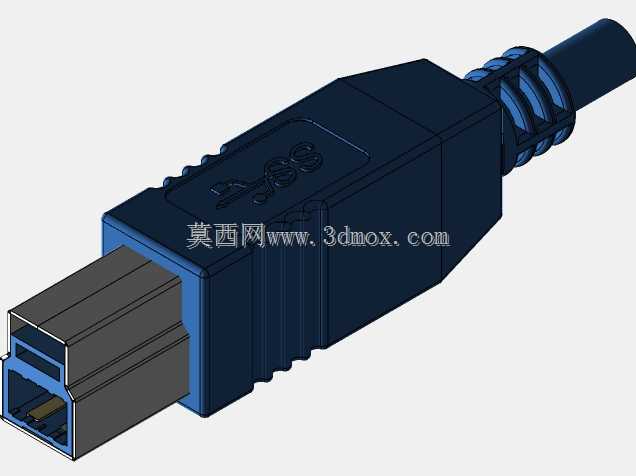

USB3.0B型接口电缆连接插头结构

日常做外设接口选型、线缆组件建模时，USB3.0B型插头是工业外设、桌面办公设备里绕不开的接插件类型，这类接口大多用在打印机、工业扫描仪、外置磁盘阵列、桌面级高速采集设备的端侧，和常见的A型公头做设备-主机端的区分，B型接口的防呆结构本身就规避了反插风险，3.0版本在兼容2.0版本引脚定义的基础上，增加了高速差分传输的触点组，能满足5Gbps的传输带宽需求，比2.0版本的传输速率提升十倍有余，适合大体积数据文件的高速传输场景。做这个插头的结构设计时，首先要考虑端接后的线缆抗弯折性能，插头尾部的防弯折波纹结构，是按照线缆反复弯折1000次以上不出现线芯断裂的要求做的弧度渐变设计，从硬质的插头壳体到柔性线缆外皮之间做硬度梯度过渡，避免线缆在根部出现应力集中断裂的问题。插头的金属屏蔽外壳要和设备端的接口金属层做可靠接触，插拔时的导向斜面做了0.3mm的倒角处理，既能保证插拔时的顺滑手感，又能在插入后保证屏蔽层的连续导通，降低外界电磁干扰对高速差分信号的影响。内部的胶芯结构要严格对齐引脚的位置度公差，每个触点的对中偏差不能超过0.05mm，否则会出现插合时引脚弯折、接触不良的问题，胶芯上的防呆凸台和设备端接口的凹槽完全匹配，错插时根本无法推入，从结构上杜绝了引脚错位损坏的可能。外壳的注塑包覆层做了防滑的凹凸纹理，插拔时手指接触的摩擦力足够，不需要额外施加过大的按压力就能完成插拔操作，整体的外形尺寸按照通用USB3.0B型公头的标准规范设计，插合面的长宽尺寸、插入深度都和通用接口的安装边界完全匹配，不需要额外修改设备端的接口开孔尺寸就能直接适配，做整机结构设计时可以直接调用这个模型做装配干涉检查，不用反复核对接口的安装空间，能节省不少接口适配的校核时间。插头内部的二次成型结构，是把焊接好线芯的引脚组件先做内模注塑固定，再做外模的包覆成型，这样能避免线缆受拉时线芯和焊点直接受力，拉脱力能达到100N以上，满足常规外设线缆的抗拉扯要求，金属外壳的接地引脚和线缆的屏蔽层可靠压接，能把传输过程中产生的电磁干扰通过设备端的接地结构导走，保证高速信号传输的稳定性，不会因为干扰出现数据丢包、传输中断的问题。
