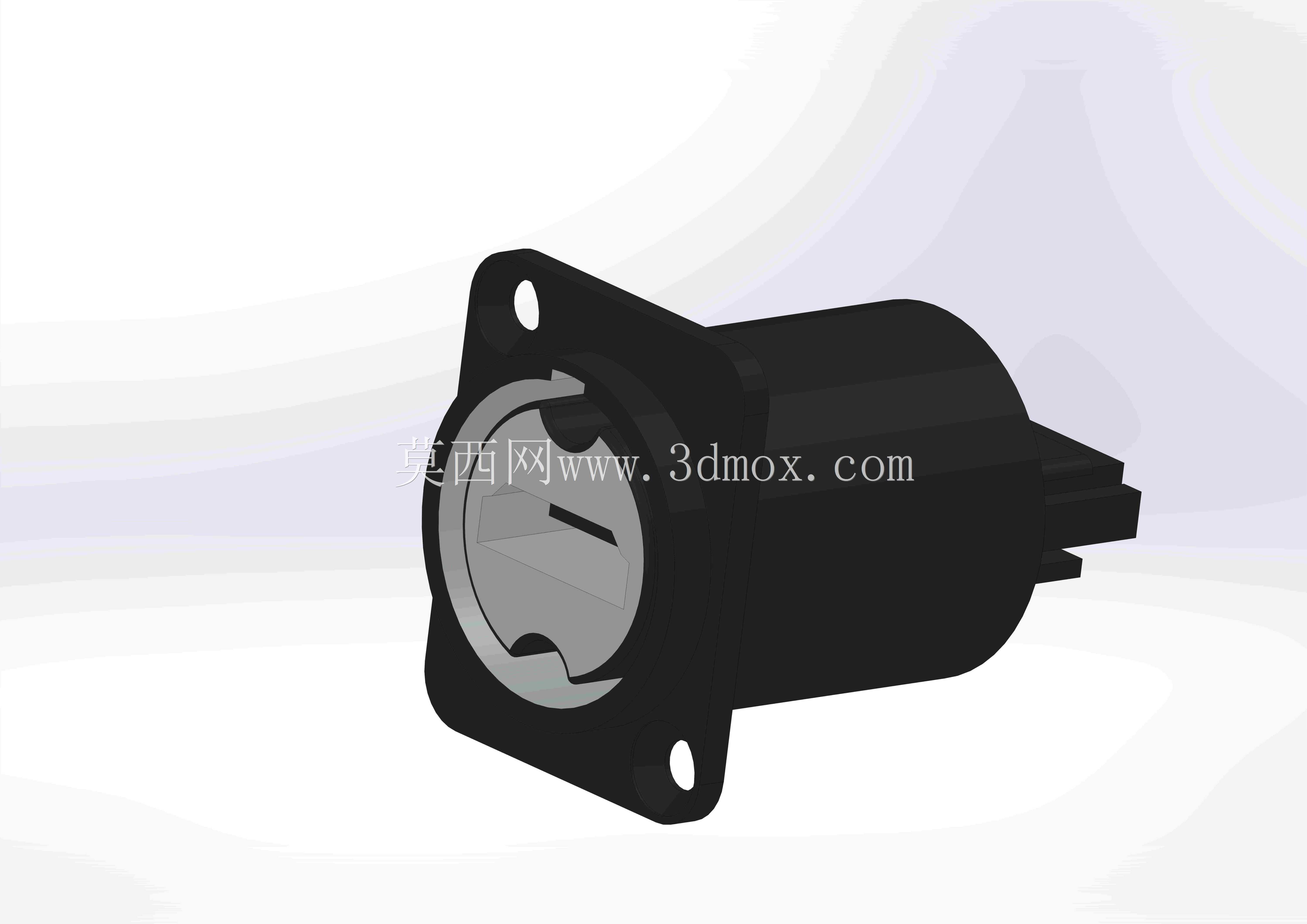

面板安装式HDMI母座接口结构

这款面板安装式HDMI母座，是音视频信号传输链路里的板端连接载体，日常在工业控制机柜、专业音视频矩阵、嵌入式显示终端、舞台灯光控台这类需要外露信号接口的设备上十分常见，区别于直接焊接在PCB板上的贴片式HDMI接口，它的核心设计逻辑是通过自带的法兰安装边，将接口主体固定在设备壳体的面板开孔处，让接口插拔受力直接传导到设备外壳上，避免反复插拔HDMI线缆时扯动内部PCB焊点，造成焊盘脱落、信号接触不良的问题。

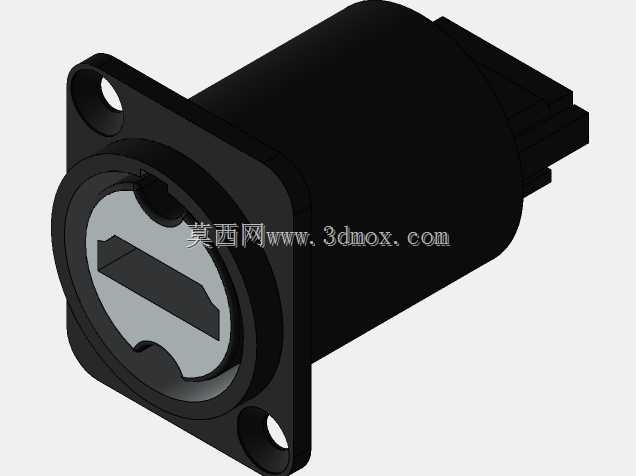

从结构设计来看，接口主体采用圆柱形后端延伸结构，前端是标准HDMI母端插接口，内部的接触端子排布完全符合高清多媒体接口的传输规范，能够支持高清音视频信号的稳定传输，接口前端的金属屏蔽圈直接和设备面板导通，能够形成连续的屏蔽层，减少外界电磁干扰对信号传输的影响，避免画面出现水波纹、闪屏或者音频底噪过大的问题。法兰安装边采用方形带两个安装孔的设计，两个安装孔对称分布在接口两侧，安装时只需要在设备面板上开出对应尺寸的圆形过孔，再通过两个M3规格的螺丝从面板外侧或者内侧锁紧即可，安装边界清晰，不会和面板内侧的其他元器件产生干涉，法兰边和面板接触的面做了平整处理，锁紧后不会出现缝隙，既可以防尘，也能避免外部的液体泼溅顺着接口缝隙渗入设备内部。

后端的出线部分做了阶梯式的收窄结构，既可以适配焊接后的线束护套，也能兼容直插式的PCB焊接引脚，不管是采用线束焊接后外接内部板卡的布线方式，还是直接插装在内部PCB上的安装方式都能适配，设计时充分考虑了不同设备的内部布线空间差异，接口的插拔导向做了圆角处理，公头插入时能够自动导正，不会出现插歪顶坏内部端子的情况，接口内部的端子固定座采用耐高温的绝缘材质，过波峰焊或者手工焊接时不会出现受热变形的问题，能够保证端子位置度始终符合插拔要求。

在实际选型应用中，这类带法兰的HDMI接口相比普通板载接口，抗插拔寿命更长，维护更换也更方便，如果接口出现针脚弯损、接触不良的问题，只需要拆下两个固定螺丝就能更换整个接口座，不需要拆焊PCB上的元器件，大幅降低了设备后期的维护成本，尤其适合用在需要频繁插拔HDMI线缆的公共展示设备、测试仪器这类场景，能够承受上千次的反复插拔而不出现结构松动。建模时还原了接口的所有安装尺寸，包括法兰边的安装孔距、接口的伸出长度、后端的避让尺寸，结构设计人员在做面板开孔、内部结构排布时，可以直接调用这个模型核对安装边界，避免出现开孔尺寸不对、接口和内部结构干涉的问题，也能提前模拟插拔时的手部操作空间，保证设备组装完成后接口使用顺畅。
