钣金百叶窗式通风散热冲压成型结构

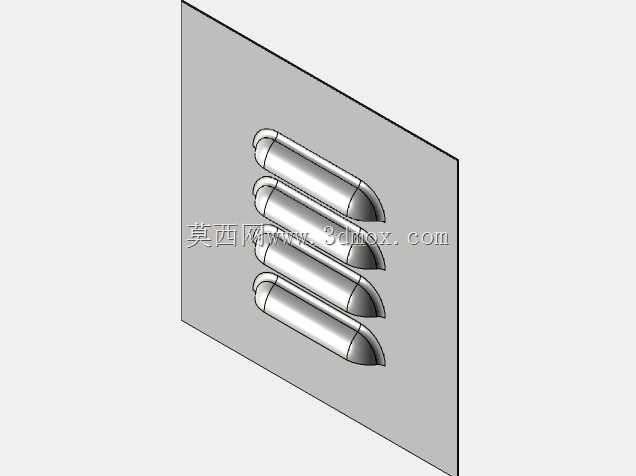

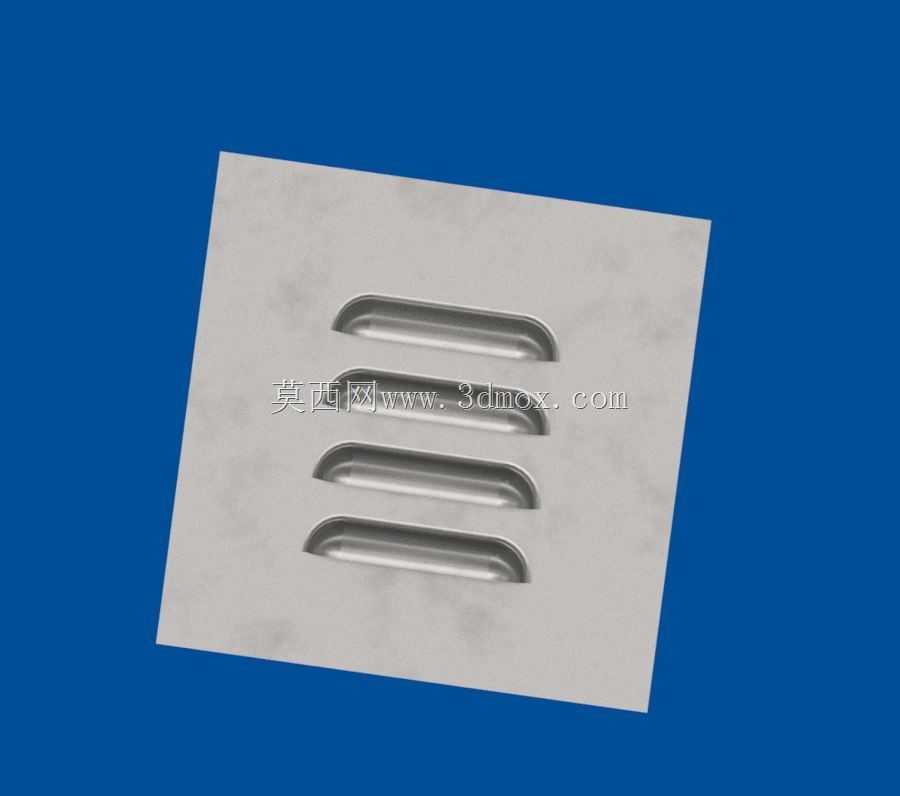

这类带三道同向凸起百叶窗结构的钣金件，多应用在电气柜、设备外罩、机箱壳体的通风散热点位，实际使用时既可以保障柜体内部与外部的空气流通，带走电气元件、动力部件运行产生的积热，又能通过百叶的倾斜翻边结构阻挡大粒径灰尘、飞溅水滴直接进入设备内部，相比直接在板件上开通孔，防护等级有明显提升。从结构设计逻辑来看，三道百叶窗采用等间距平行排布，每道百叶的凸起高度一致，翻边圆角做了平滑过渡，没有尖锐的冲裁毛刺残留边，既可以避免气流通过时产生异常风噪，也能防止安装维护人员被锐边划伤。设计这类结构时，首先要匹配安装板件的整体厚度，通常适配0.8mm到2mm厚度的冷轧钢板或者镀锌钢板，冲压成型时不会因为拉伸量过大导致板件开裂，也不会因为拉伸量不足导致通风间隙过小影响通风效率。安装边界上，这类百叶结构通常需要距离板件边缘至少20mm以上的预留边距，一方面是给冲压模具的压料面留出足够的压紧空间，避免冲压时板件边缘起皱变形，另一方面也方便后续板件与柜体框架做焊接或者螺丝连接，不会因为结构太靠近边缘干涉装配工序。实际选型应用时，要根据设备内部的发热量计算所需的通风总面积，单道百叶的有效通风通径是固定的，通过调整百叶的数量、排布间距、凸起高度来匹配不同的通风量需求，同时还要兼顾板件的整体结构强度，过于密集的百叶排布会降低钣金面板的抗形变能力，在设备运输或者受外力冲击时容易出现凹陷变形。这类结构采用一体冲压成型，不需要额外拼接附件，生产效率高，批量加工时成本优势明显，表面处理可以根据使用场景搭配喷塑、镀锌、喷漆等工艺，适配不同的户外或者室内使用环境，在工业控制柜、户外通信机箱、机械设备防护外罩等场景都有广泛应用。建模过程中需要重点关注百叶翻边的拔模角度与成型圆角参数，确保模型可以直接导入冲压模具设计环节生成对应的凸凹模结构，减少后续工艺调整的工作量，同时要验证板件成型后的形变余量，避免百叶结构成型后导致整块面板出现翘曲，影响后续的装配平整度。
