金属外壳便携16GB闪存存储U盘结构设计

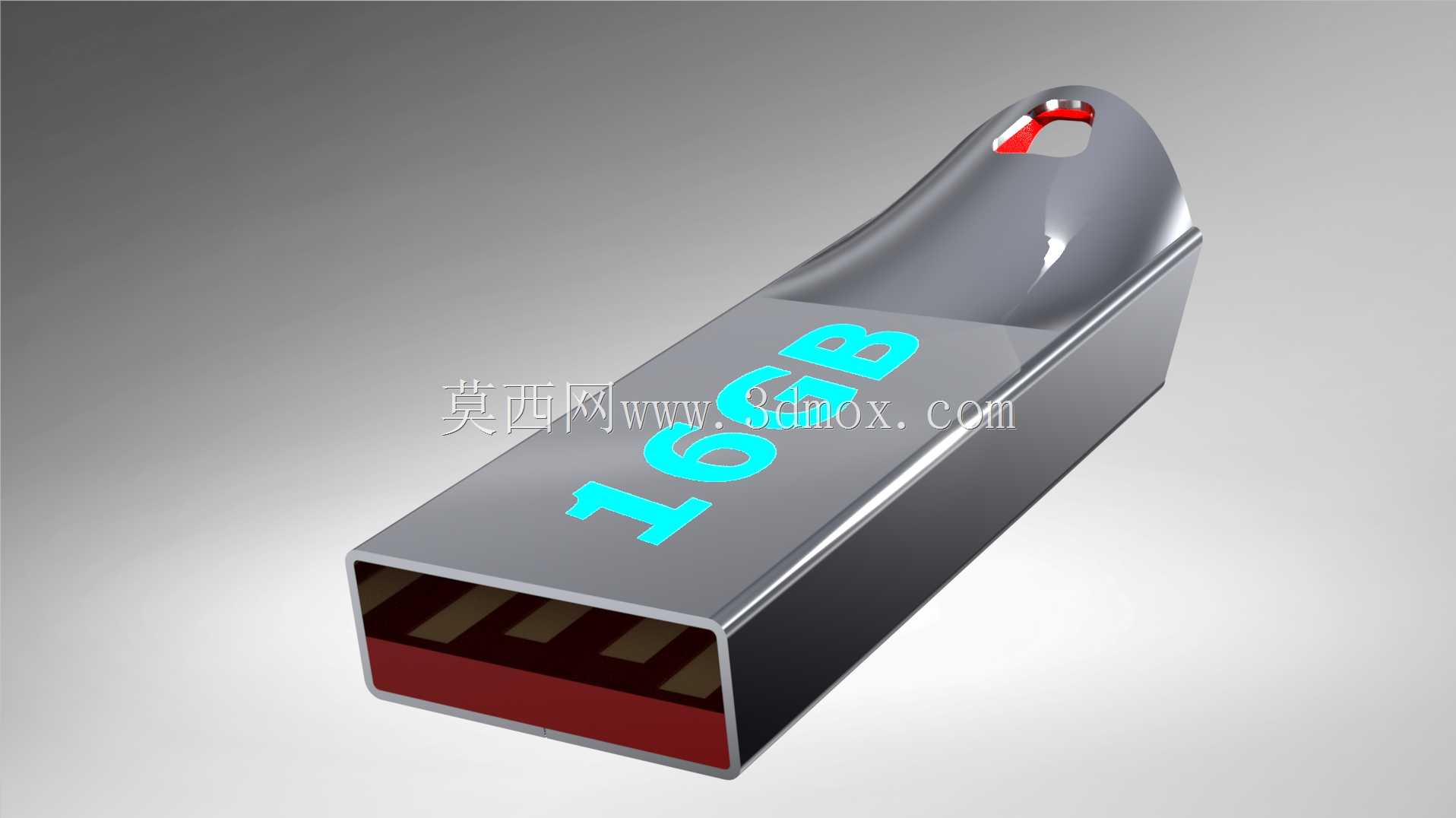

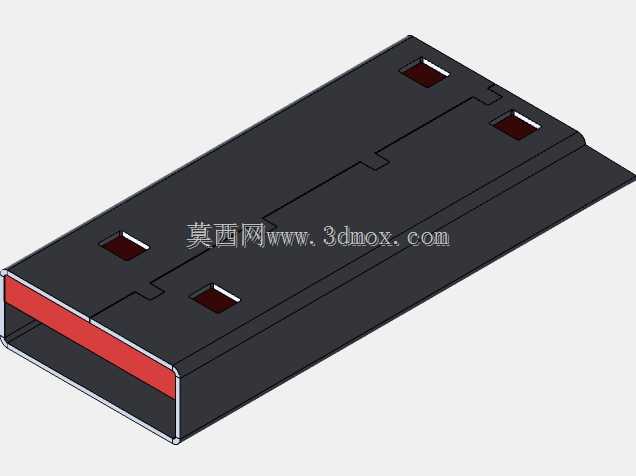

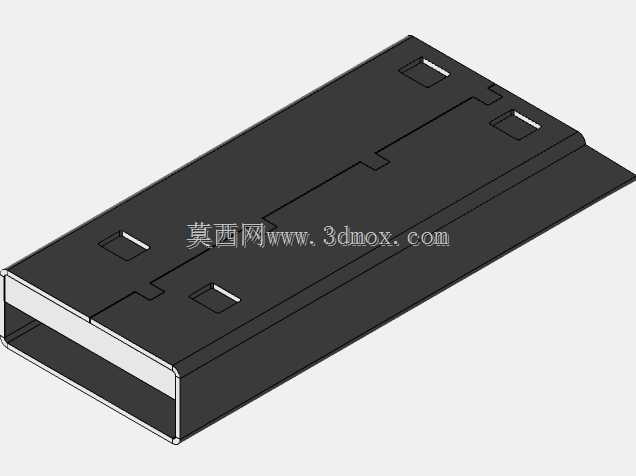

这款金属外壳闪存盘的结构设计，首先围绕日常高频携带的使用场景做了针对性优化，尾部一体化冲压成型的挂孔，可直接穿入钥匙环、挂绳，无需额外加装挂扣结构，避免了外挂配件脱落丢失的风险，外壳采用锌合金一体压铸成型工艺，表面做哑光金属质感处理，既能够抵抗日常携带过程中与钥匙、硬币等硬物摩擦产生的划痕，也能在意外跌落时吸收冲击能量，保护内部PCB板与闪存芯片不受外力损坏。从功能特性来看，标准USB公头直接与外壳做一体化定位，公头外露部分的尺寸严格遵循通用USB接口规范，插入电脑、车载播放器、工控设备、打印机等带USB母座的设备时，不会出现与周边接口干涉的情况，无需额外延长转接线即可正常使用，外壳内腔的尺寸刚好容纳PCB板、闪存颗粒、主控芯片与外围阻容元件，内部预留0.1mm的点胶固定间隙，组装时通过结构胶将PCB与外壳内壁粘接固定，避免日常晃动导致的元件虚接、接口松动问题。设计过程中优先考虑了量产的工艺可行性，外壳主体采用单型腔压铸即可成型，除了USB接口内部的接触片开口与尾部挂孔外，无额外复杂镂空结构，后续表面处理工序可直接做批量喷砂、阳极氧化，外壳上的容量标识采用凹刻填漆工艺，长期使用不会出现标识磨损脱落的问题。整体外形做了流线型收腰处理，插拔时手指握持的位置刚好是外壳最宽的区段，插拔施力时不会打滑，整体厚度控制在8mm以内，插入相邻排布紧密的USB接口时，不会遮挡旁边的接口空间，适配多接口并排的工控机、笔记本扩展坞等使用场景。接口端的红色绝缘衬片与金属外壳做嵌入式卡合固定，无需额外螺丝紧固，组装工序仅需完成PCB点胶固定、衬片压合、尾盖封装三个步骤，能够有效提升量产装配效率，同时减少装配带来的累积公差，保证每台成品的接口插拔力度保持在合适区间，既不会出现插拔过松导致的接触不良，也不会因为插拔过紧损坏设备端的母座结构。外壳的边角全部做了R0.5mm的圆角处理，日常放在口袋、包内携带时不会勾刮织物，也不会因为尖锐边角造成磕碰划伤，金属外壳本身还具备一定的电磁屏蔽作用，能够减少外界电磁干扰对数据传输稳定性的影响，在靠近强电磁干扰的工业设备旁使用时，也能保证数据传输的完整性，避免文件损坏、传输中断的问题。
