薄型盘式无刷直流电机结构设计

　　这款薄型盘式无刷直流电机，在结构设计阶段就瞄准了对安装轴向空间有严苛限制的应用场景，区别于常规圆柱型有刷电机的长筒外形，它采用扁平盘式布局，将定子绕组、永磁转子、端盖支撑结构全部沿轴向紧凑堆叠，最大程度压缩了轴向安装尺寸，在需要小体积动力输出的便携电子设备、小型自动化执行机构、精密仪器进给单元里，这类结构的电机往往能解决常规电机装不下的痛点。

　　从实际用途来看，它不需要额外配置换向电刷，运行过程中不存在电刷与换向器的滑动接触磨损，相比同功率等级的有刷直流电机，连续运行寿命能提升数倍，同时运行时的电火花干扰完全消除，适合用在对电磁干扰有要求的通讯类便携设备、精密检测仪器内部，作为核心动力源驱动负载做旋转动作，也可以搭配减速齿轮组输出更大扭矩，驱动小型传动机构完成往复或者连续回转动作。

　　功能特性上，这款电机采用外转子盘式结构，永磁体贴装在金属外壳的转子内壁，定子绕组固定在中心安装基座上，转子外壳同时承担散热和磁轭的作用，金属外壳的高导热性可以把绕组运行产生的热量快速传导到外部，不需要额外加装散热风扇就能满足持续运行的散热需求，运行噪音更低。转子输出端直接在中心轴位设置安装凸台，负载可以直接固定在凸台上，省去了额外的联轴器连接结构，进一步缩小整体装配后的占用空间。出线端采用内置走线设计，所有接线都在电机端盖内部完成布局，外部没有裸露的飞线，装配时只需要对接对应供电和控制接口即可，避免了装配过程中拉扯线材导致的接线松脱问题。

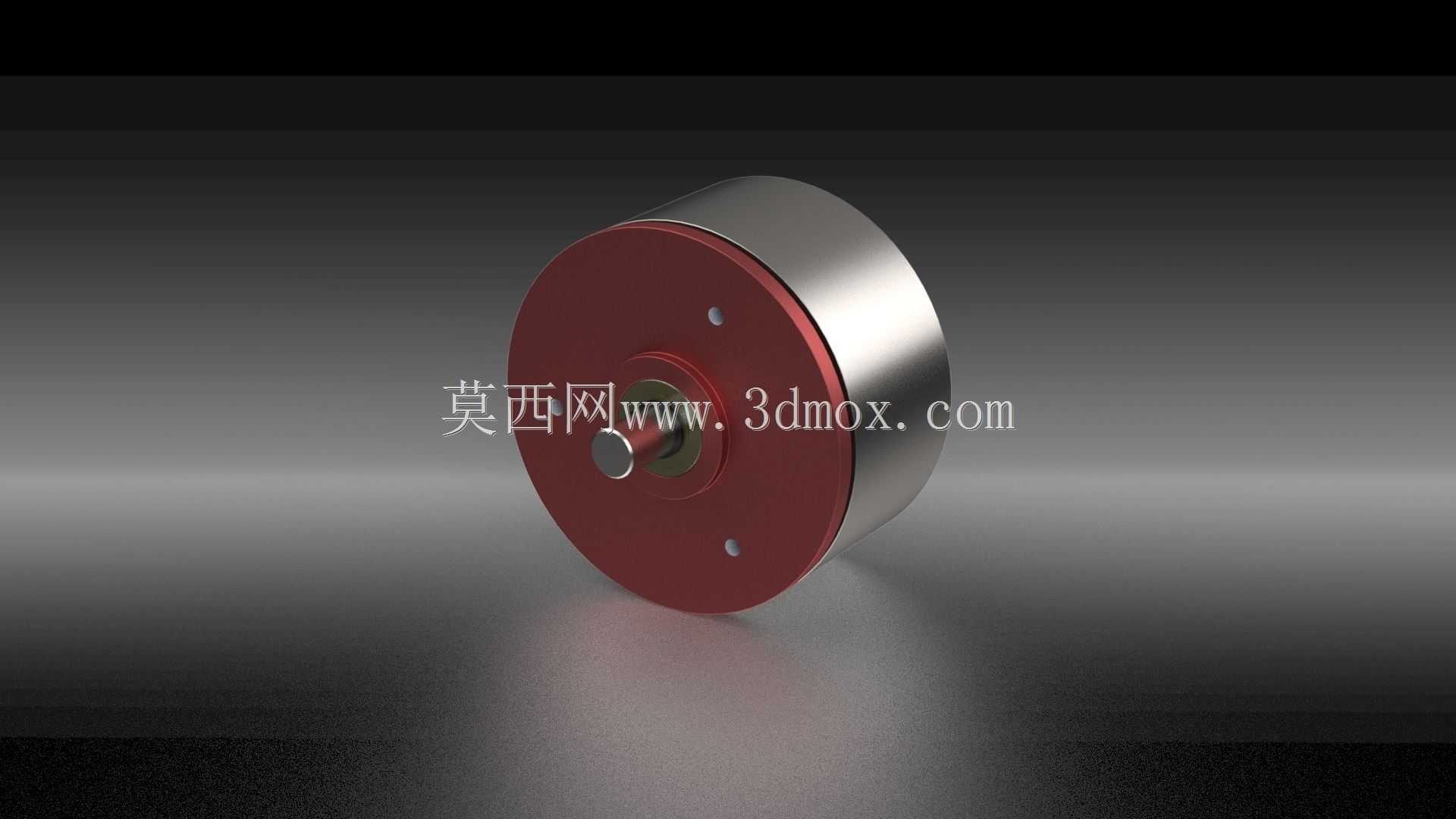

　　设计思路上，整个结构围绕“紧凑、免维护、易安装”三个核心需求展开，首先在磁路设计上采用轴向充磁的永磁体排布，配合集中式定子绕组，在有限的盘状空间内最大化气隙磁密，保证在小体积下能输出足够的扭矩；其次在支撑结构上，两端采用高精度微型轴承支撑转子轴，控制转子的径向跳动量在极小范围内，保证高速运行时的稳定性，避免因为转子偏摆带来的振动和噪音；端盖和转子外壳采用止口配合定位，装配时不需要额外调整同轴度，靠加工精度保证装配后的气隙均匀度，降低生产装配的调试难度。安装位设计上，在电机的定子端面上预留了三个均匀分布的安装孔，孔位的节圆尺寸经过标准化设计，可以直接适配市面上多数小型设备的安装基座，不需要额外做转接板，安装时只需要用对应规格的螺丝穿过安装孔锁紧即可，安装边界清晰，不会和周边其他结构件产生干涉。

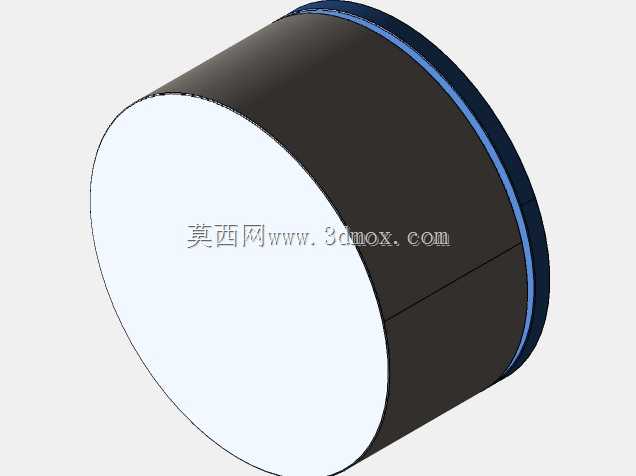

　　外形尺寸方面，整体呈扁圆柱状，径向尺寸远大于轴向尺寸，安装时需要预留的径向空间和常规同功率电机接近，但轴向占用空间仅为常规圆柱电机的三分之一左右，特别适合安装在厚度受限的扁平类设备内部。输出轴的凸台尺寸做了公差匹配设计，和常规的小型负载安装孔公差带适配，装配时可以直接压装或者用顶丝固定，不需要二次加工适配。转子外壳的外圆做了光滑处理，没有突出的结构，装配时周边结构件只要预留出对应直径的回转空间，就不会出现运动干涉，设计选型时可以直接按照给出的外形轮廓预留安装位，不需要额外考虑避让突出结构的问题。

　　在实际选型应用中，这类盘式无刷电机因为没有电刷磨损，日常使用过程中不需要定期更换电刷维护，适合用在难以拆解维护的密闭设备内部，一旦装配完成可以长期稳定运行，减少设备后期的维护成本。同时因为它的转子转动惯量相比同功率常规电机更小，启停响应速度更快，在需要快速正反转切换、频繁启停的工作场景下，控制精度更高，不会因为转动惯量过大导致过冲或者定位不准的问题。绕组的绝缘结构按照常规低压直流电机的标准设计，可以适配常见的低压直流供电场景，搭配对应的无刷电机驱动器就可以实现调速、正反转控制、扭矩输出调节等功能，适配不同负载的运行需求。
