JM95-C弹性伺服爪式联轴器结构设计

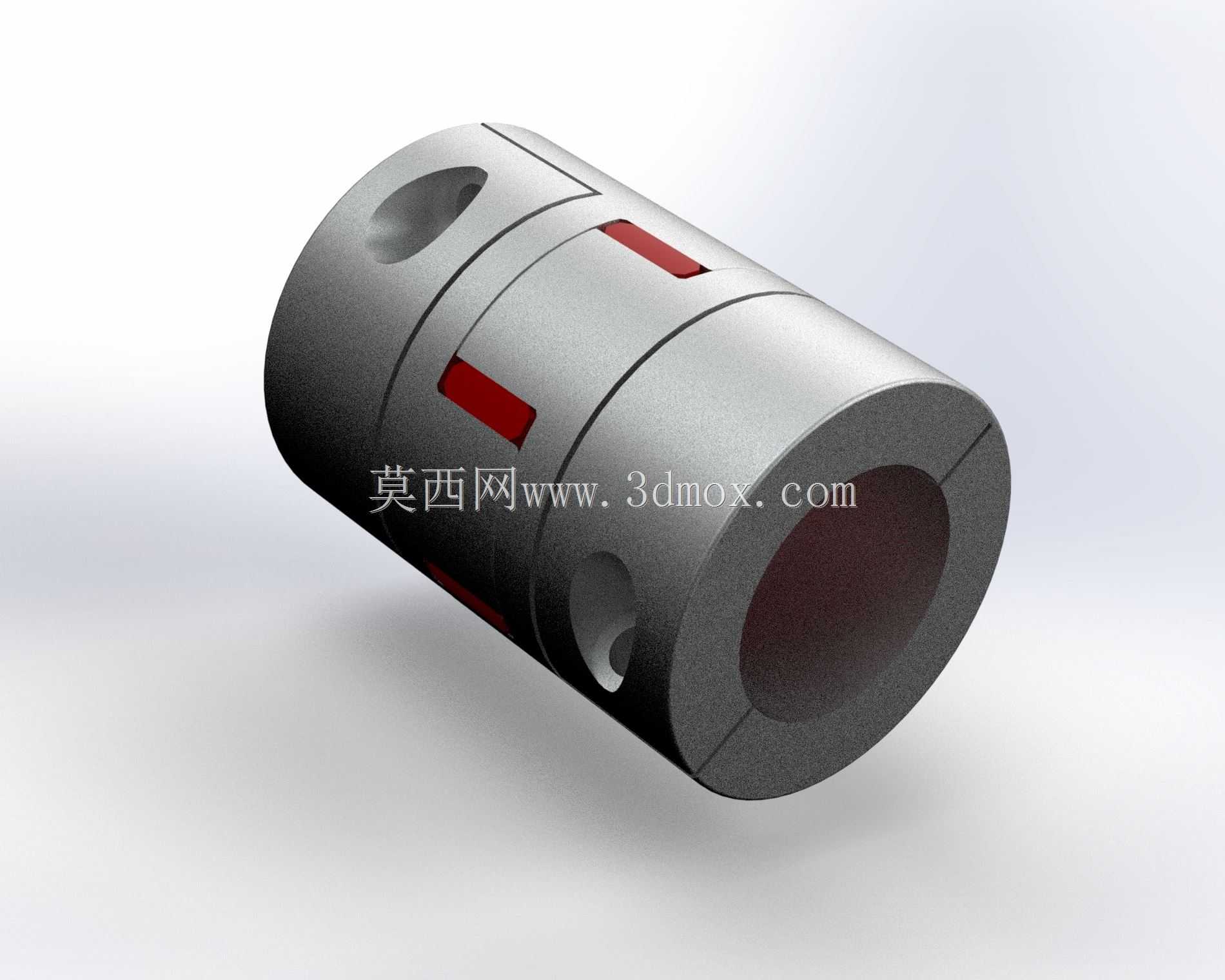

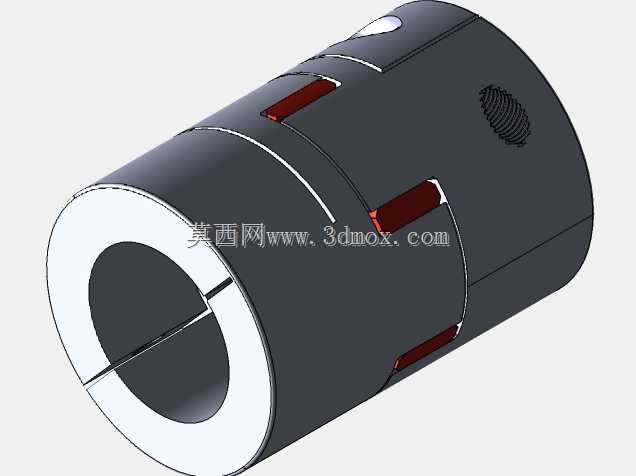

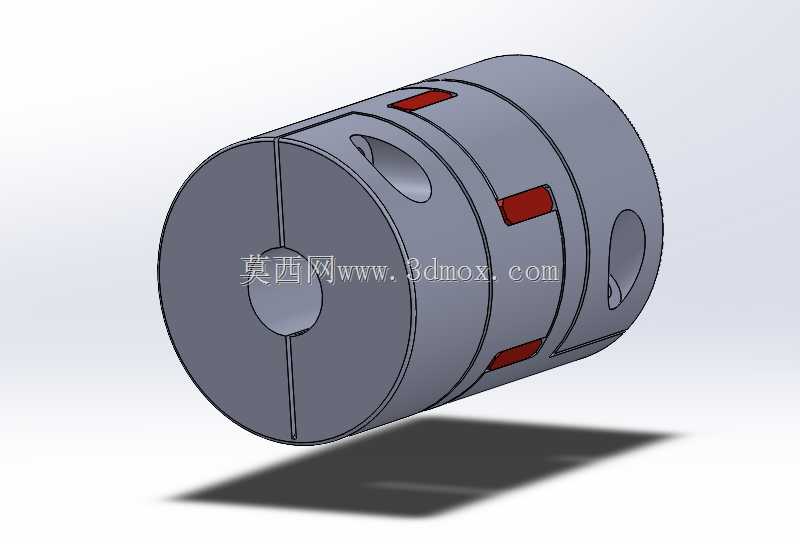

　　在伺服传动系统的轴系连接环节，爪式弹性联轴器一直是中小扭矩高精度传动场景的核心连接件，这类部件常见于自动化生产线的进给轴、包装设备的分度传动机构、3D打印设备的运动轴、小型数控机床的伺服进给单元等场景，核心作用是在主动轴与从动轴之间传递旋转扭矩，同时补偿两轴之间因加工误差、安装偏差、运行受力变形带来的径向、角向与轴向偏移，避免轴系额外附加载荷导致的轴承磨损、伺服电机过载报警等问题。这款JM95-C弹性伺服爪形联轴器的结构设计，完全围绕伺服传动的高精度、低背隙、缓冲吸振需求展开，整体采用三段式组合结构，两端为对称布置的金属轴套，中间为弹性缓冲块，金属轴套的端面均匀分布三个凸爪，凸爪嵌入中间弹性块的对应凹槽内，

　　扭矩通过凸爪与弹性块的接触面传递，弹性块的形变可以吸收传动过程中的冲击振动，同时抵消两轴之间的不对中量。两端金属轴套采用夹紧式安装结构，轴套侧面开有贯通的夹紧缝，搭配紧定螺钉实现与轴的无键连接，这种安装方式不需要在轴上加工键槽，不会削弱轴的结构强度，同时可以实现零背隙的扭矩传递，非常适合伺服系统频繁正反转、快速启停的工况需求。轴套的外圆做了轻量化的槽型设计，在保证整体结构刚度的前提下降低了联轴器自身的转动惯量，减少伺服电机启动时的惯性负载，提升传动系统的响应速度，这一点对于高精度定位的伺服场景尤为关键，过大的转动惯量会导致伺服整定时间变长，定位精度下降。中间的弹性缓冲块采用梅花状三瓣结构，每个瓣块对应嵌入两端轴套的爪槽间隙内，

　　弹性块的材质通常选用聚氨酯或者丁腈橡胶，不同硬度的弹性块可以适配不同的扭矩等级与缓冲需求，硬度较高的弹性块适合大扭矩、高刚性传动场景，硬度较低的弹性块适合冲击载荷大、需要更好减振效果的场景。在设计过程中，首先要明确安装边界的尺寸约束，联轴器的外径、总长度需要适配安装空间的限制，两端的轴孔直径需要匹配伺服电机输出轴与从动侧负载轴的直径，夹紧螺钉的规格与拧紧力矩需要根据传递扭矩的大小计算确定，避免夹紧力不足导致轴与轴套之间出现打滑，或者夹紧力过大导致轴套变形、抱紧力不均。凸爪的结构尺寸设计需要重点关注接触面的压应力，弹性块与凸爪的接触面积要足够大，避免长期运行过程中弹性块出现过度磨损、压溃变形，凸爪的根部要做圆角过渡，减少应力集中，

　　防止频繁正反转过程中凸爪根部出现疲劳断裂。安装时需要注意两轴的对中偏差不能超过联轴器允许的补偿范围，虽然弹性联轴器具备一定的不对中补偿能力，但过大的径向或者角向偏差会加速弹性块的磨损，增加传动过程中的附加载荷，缩短联轴器与两端支撑轴承的使用寿命。日常维护过程中，只需要定期检查弹性块的磨损情况，当弹性块出现开裂、永久变形、磨损量超过设计阈值时，及时更换同规格的弹性块即可，不需要整体更换联轴器，维护成本较低。相较于刚性联轴器，这种爪式弹性联轴器不需要严格的对中精度，安装调试难度更低，同时具备缓冲吸振的能力，可以有效降低传动系统的振动与噪声；相较于膜片联轴器，它的成本更低，缓冲性能更好，允许的不对中量更大，非常适合中小扭矩的伺服传动场景。在选型匹配时，需要根据传动系统的额定扭矩、最高转速、轴径尺寸、安装空间、允许的不对中量等参数综合确定联轴器的规格，额定扭矩需要留有足够的安全余量，尤其是在频繁正反转、存在冲击载荷的工况下，安全系数建议取1.5到2倍，避免过载导致联轴器失效。这款联轴器的结构设计完全贴合伺服传动的实际使用需求，各个结构细节都围绕高精度、低惯量、易安装、长寿命的目标优化，既可以满足常规工业自动化设备的传动需求，也可以适配对传动精度要求较高的检测设备、实验仪器等场景。
