电脑CPU散热轴流风扇结构设计

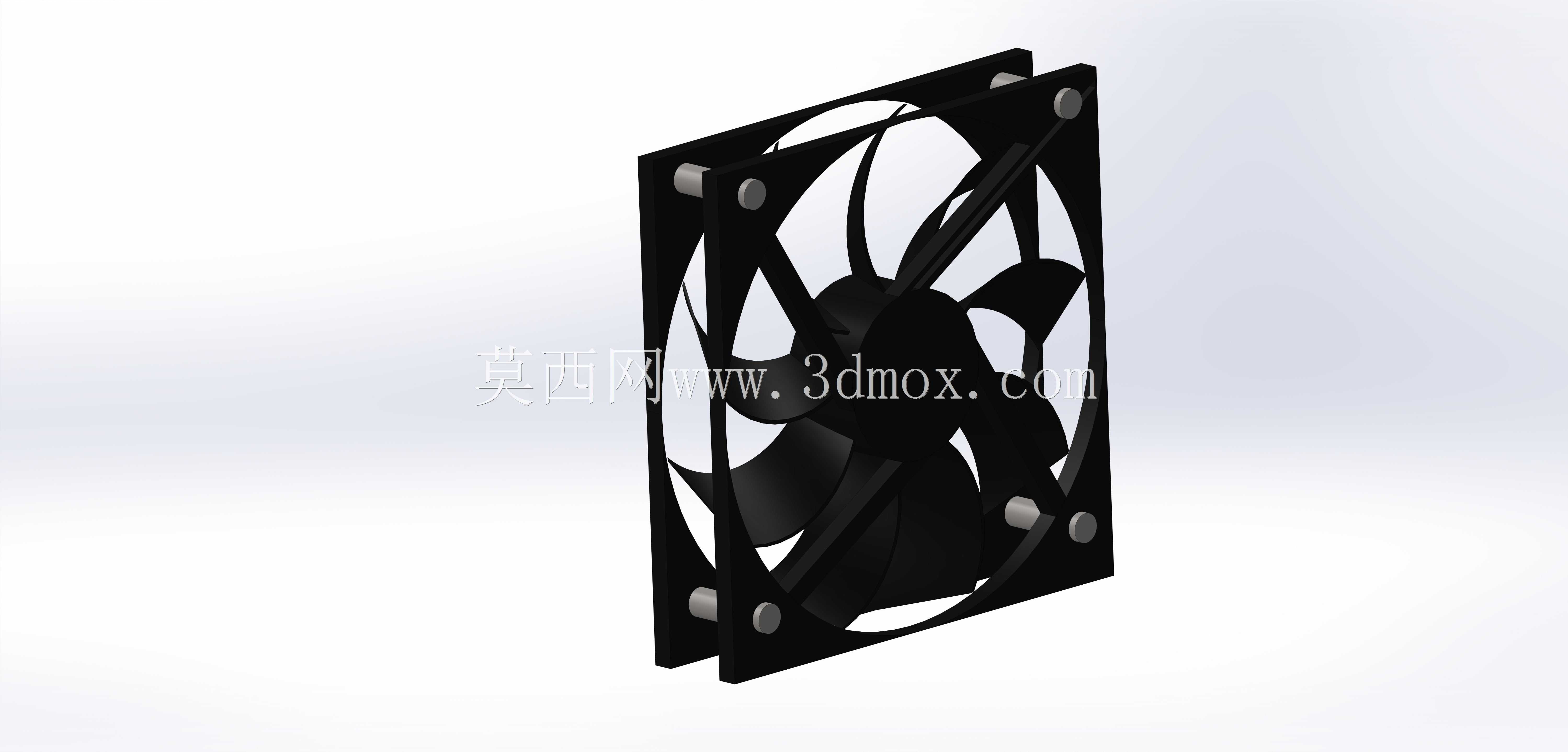

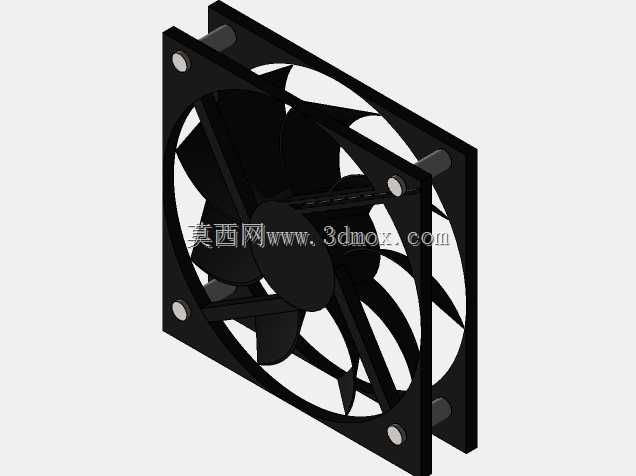

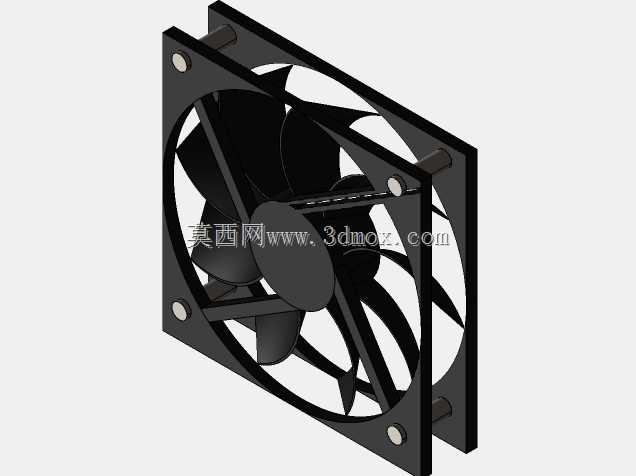

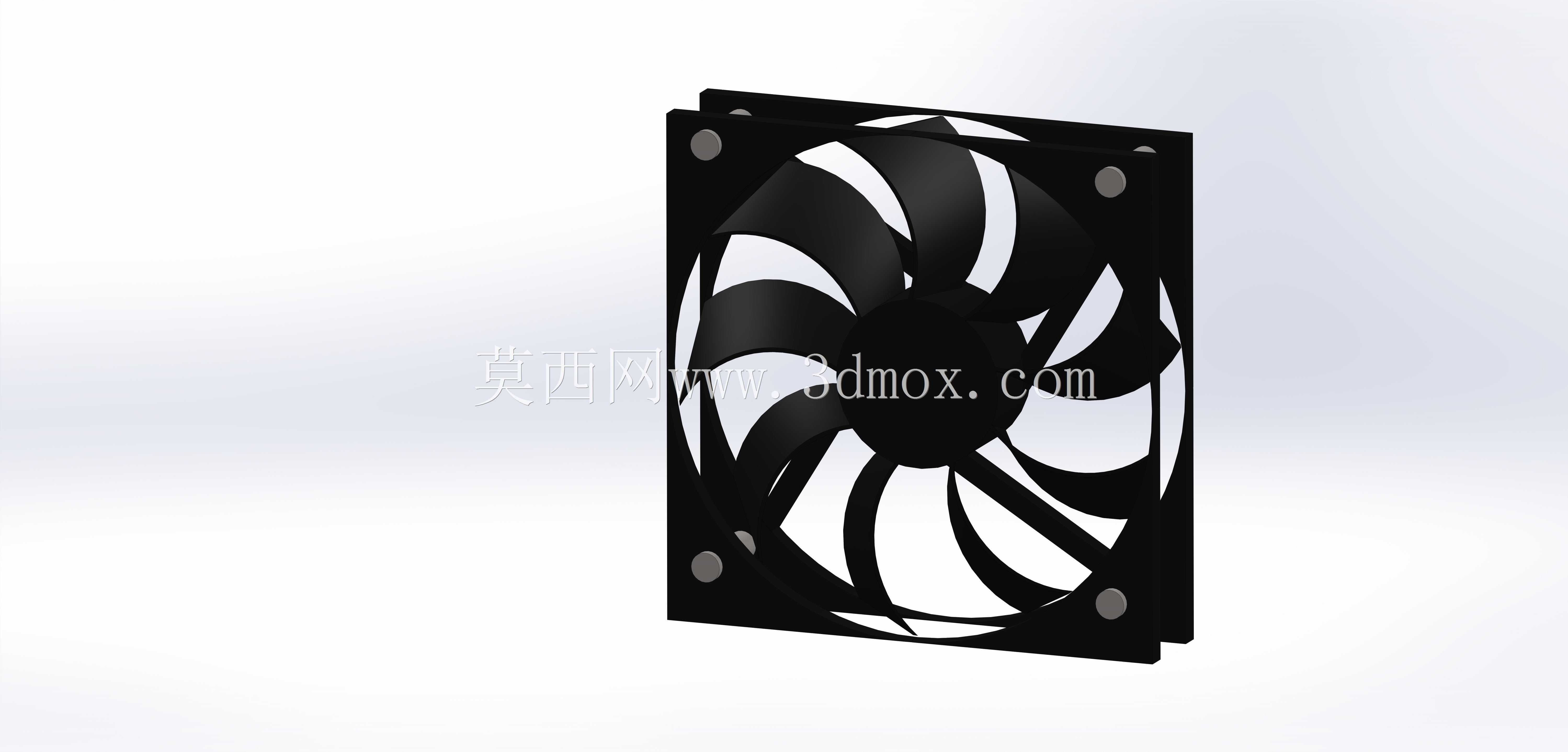

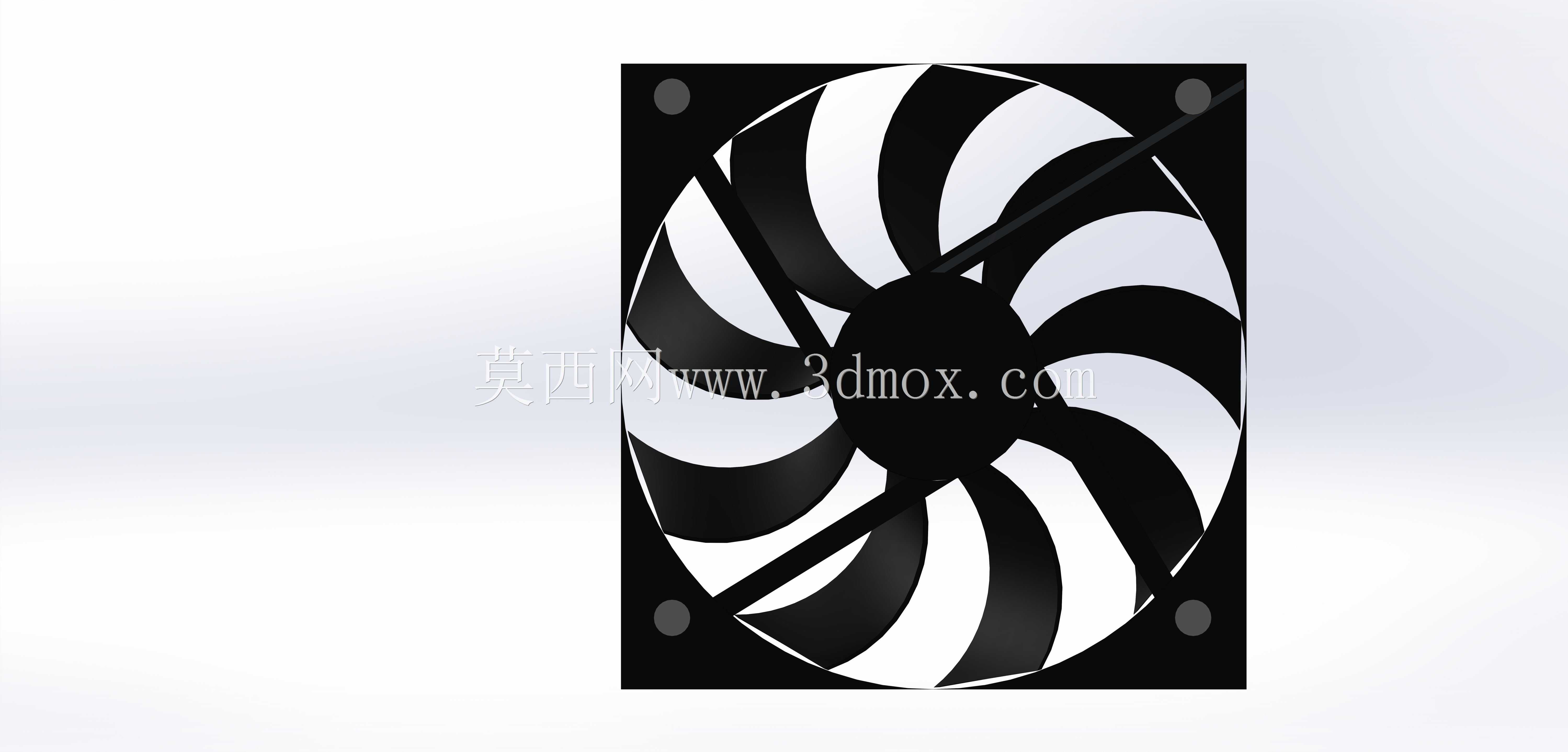

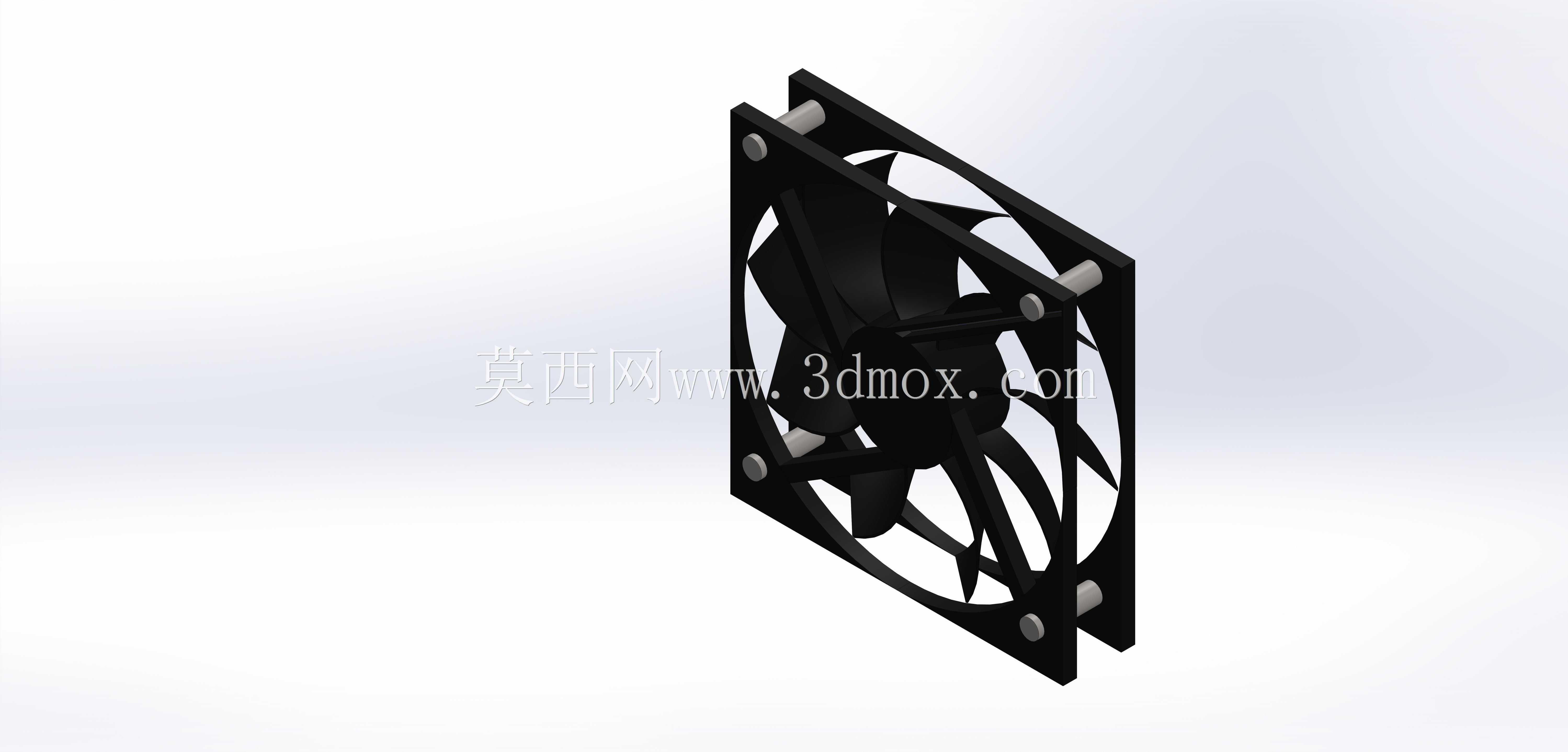

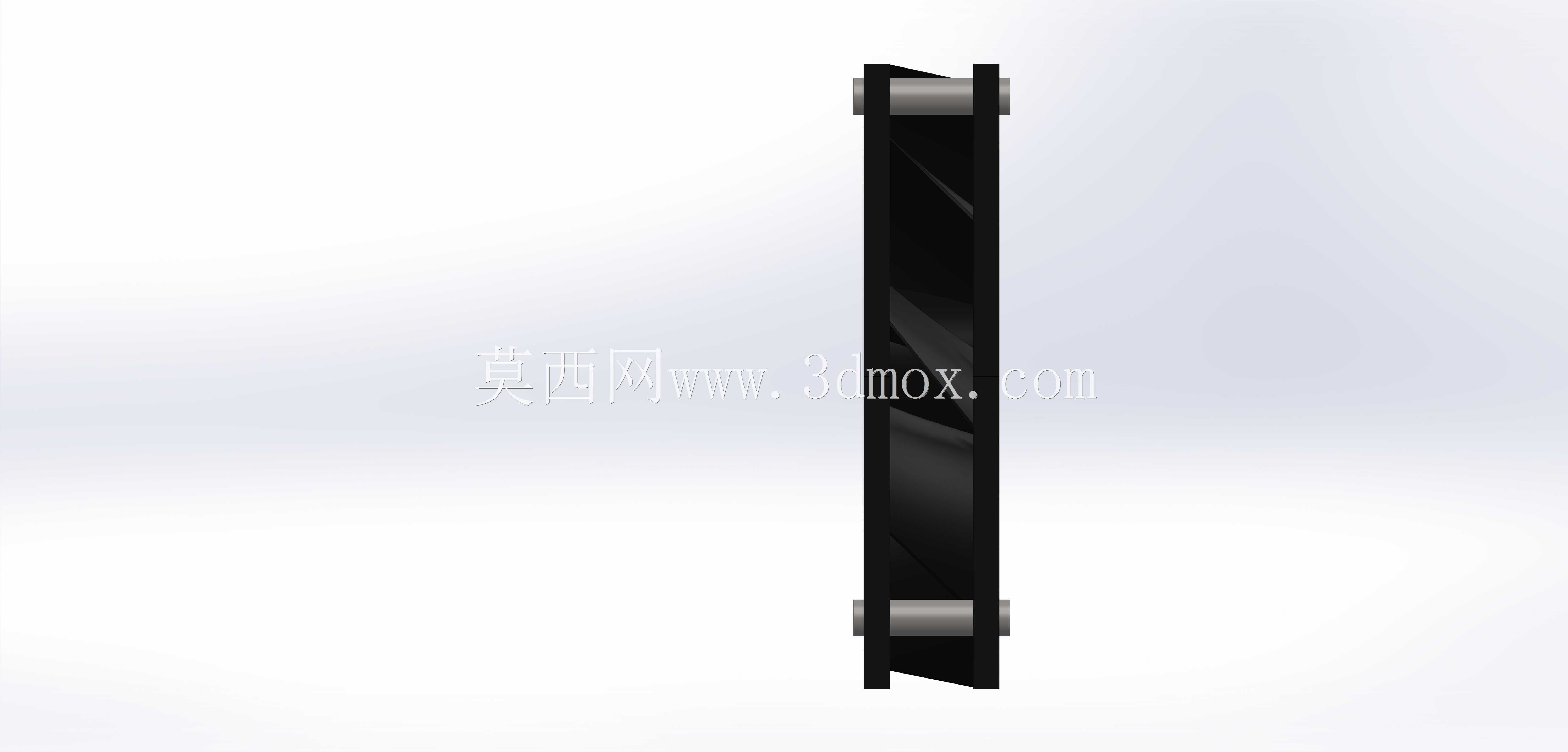

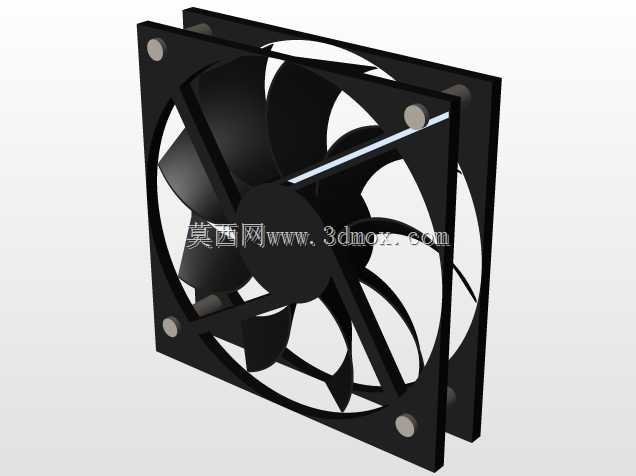

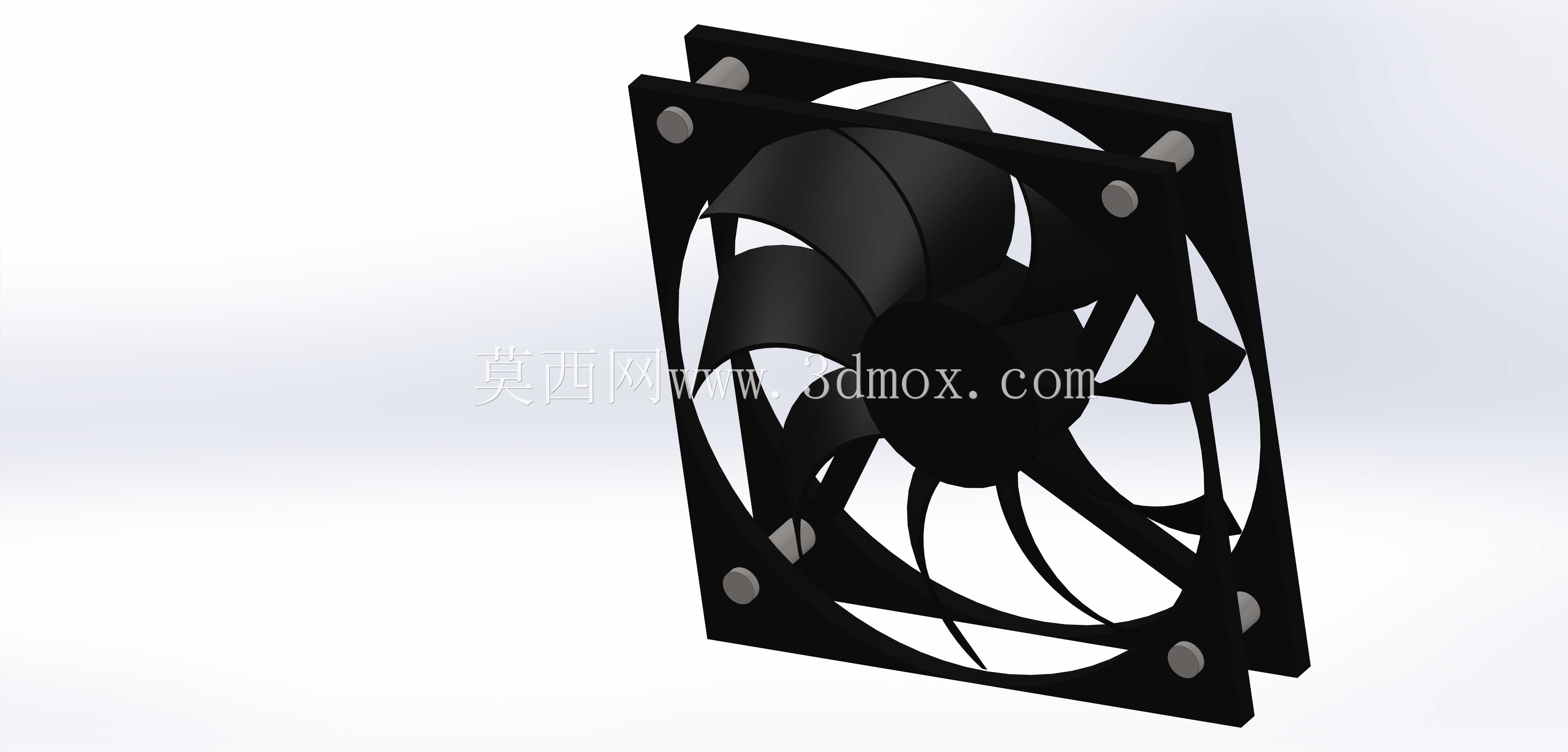

这款轴流散热风扇主要面向台式电脑CPU风冷散热场景，也可适配机箱通风、小型工控设备局部散热等相近工况，核心作用是通过定向气流带走发热元件表面堆积的热量，避免芯片因持续高温出现降频、性能衰减甚至硬件损坏的问题。从结构设计来看，整体采用标准方形外框搭配七叶后掠式扇叶的布局，外框四角预留了统一规格的安装孔位，孔位间距符合消费级CPU散热器的通用安装尺寸规范，安装时可直接匹配常见的塔式、下压式散热器固定支架，不需要额外做转接改造，外框边缘做了微小的倒角处理，既可以避免安装时割手，也能减少扇叶运转时外框边缘的气流紊流，降低风切噪音。扇叶的曲面弧度经过针对性调整，每一片扇叶的前缘做了切角优化，后缘则顺着气流走向做了平滑收窄，这种设计能够在相同转速下推动更多的空气定向流动，同时减少扇叶表面的气流分离现象，避免运转过程中产生额外的振动。扇框与中心轮毂的连接采用了多根细窄的静叶结构，既可以固定中心的电机安装位，也能对扇叶吹出的旋转气流做一定的整流作用，让吹出的气流更集中地导向散热鳍片表面，提升热交换效率。从安装边界来看，整体厚度适配常规机箱的CPU散热限高要求，不会出现与内存马甲、机箱侧盖干涉的问题，外框的平面度控制在合理公差范围内，安装后与散热器鳍片的贴合缝隙均匀，不会出现漏风影响散热效果的情况。中心轮毂的尺寸经过优化，在容纳标准直流无刷电机的前提下，尽可能缩小了中心无气流区域的面积，让整个扇面的有效送风占比更高。扇叶与外框内壁的间隙控制在极小的范围内，既避免扇叶运转时蹭到外框产生异响，也减少了间隙处的气流回流损失，提升整体的送风效率。在实际选型适配时，这款风扇的结构可以直接套用在12cm规格的风冷散热方案中，也可根据实际需求调整安装孔位尺寸适配更小规格的ITX机箱散热场景，扇叶的角度参数可以根据目标转速、风压需求做微调，比如针对高阻力的密集鳍片散热器，可以适当加大扇叶安装角提升静压输出，针对机箱通风场景则可以适当减小角度降低运转噪音。整个结构没有多余的复杂零件，拆解维护方便，日常使用中只需要清理扇叶表面积攒的灰尘即可维持稳定的散热性能，扇框采用硬质工程塑料材质，具备足够的结构强度，安装时拧紧固定螺丝不会出现框体变形的问题，长期在机箱内的高温环境下工作也不会出现材质老化变脆的情况。
