3D打印定制背板多孔线缆梳理固定件

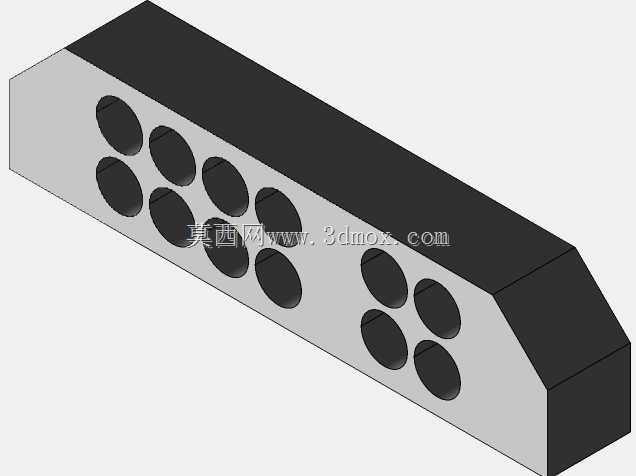

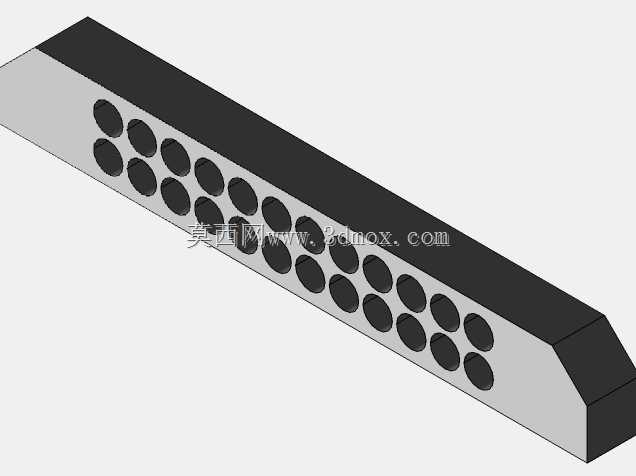

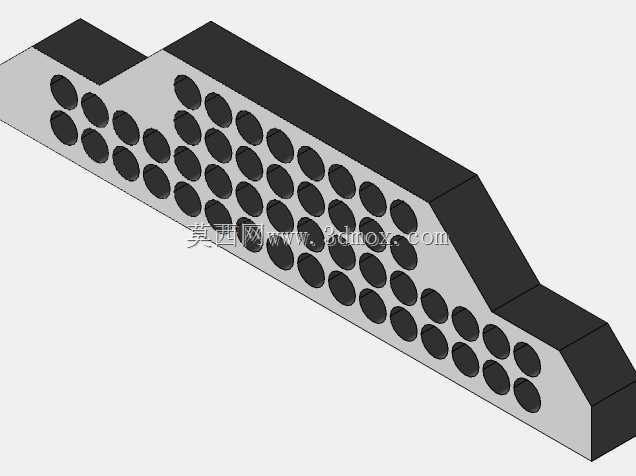

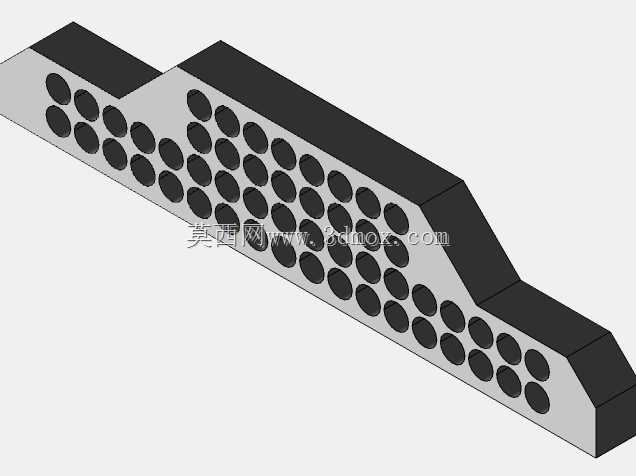

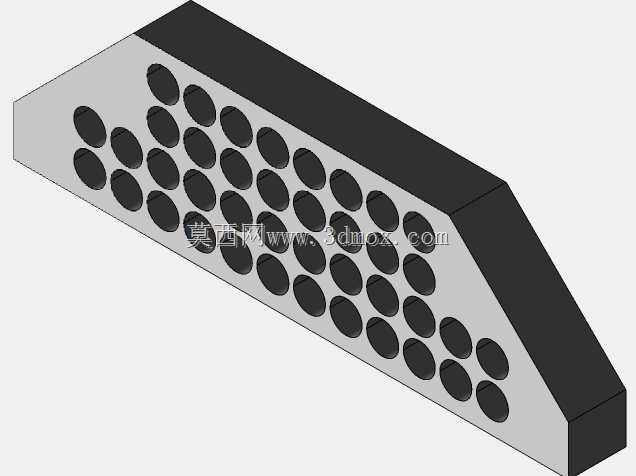

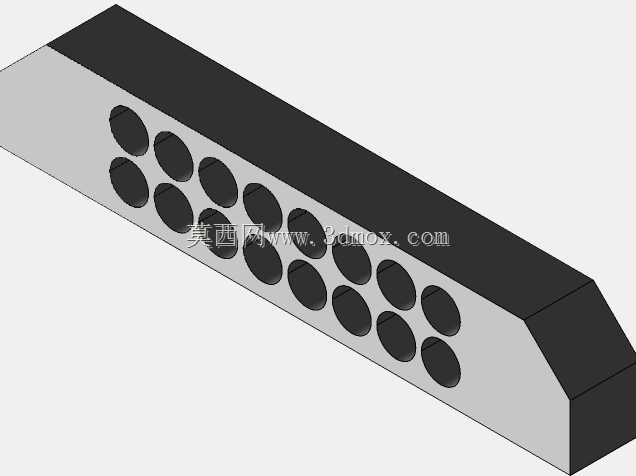

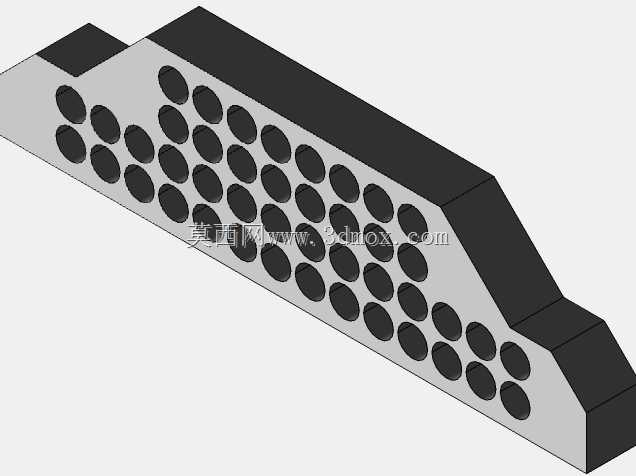

在机柜布线、电控背板装配、小型设备内部走线场景中，线缆排布杂乱一直是困扰装配与后期运维的常见问题，多根线缆交叉堆叠不仅会干扰后续检修排查，还容易因线缆挤压造成外皮磨损、信号干扰等隐患，这款适配背板安装的线缆梳理构件，正是针对这类密集布线场景做的定向设计。从结构设计逻辑来看，构件整体采用长条式切角块体结构，主体做了两端斜切处理，既可以避免直角棱边剐蹭线缆外皮，也能适配背板边角的安装空间，减少不必要的空间占用。构件上的穿线孔采用分组排布设计，左侧区域设置两排共九个等径圆孔，右侧区域设置四个等径圆孔，不同分组的孔位可以对应不同功能的线缆束，比如将动力线、信号线分区域穿设，从物理层面减少不同类型线缆之间的信号串扰，每个圆孔的孔口都做了微小的圆角过渡，穿线时不会刮伤线缆绝缘层，长期使用也不会因为线缆微动摩擦造成外皮破损。安装边界上，构件的平直背面可以完全贴合标准机柜背板或者设备安装板的平面，不需要额外做适配加工，既可以采用背胶粘贴的方式做临时固定，也可以根据实际安装需求在构件两端预留位置加装固定螺丝，适配不同的安装承重要求，整体厚度控制在合理区间，不会因为构件本身突出过多挤占背板前侧的元件安装空间。实际使用过程中，作业人员可以先将需要梳理的线缆按照功能、走向提前分组，依次穿过对应孔位后再统一整理线缆两端的接线端，相比传统的扎带捆扎方式，这种多孔梳理结构可以让每一组线缆都保持独立的走线路径，后期更换单根线缆时不需要拆解整束扎带，只需要将对应线缆从孔位抽出即可，大幅降低后期运维的操作难度。针对小批量定制化的布线场景，这款构件采用3D打印工艺制作，可以根据实际布线的线缆数量、线径大小灵活调整孔位数量、孔径参数以及构件整体长度，不需要开模就能快速适配不同规格的背板安装需求，相比标准化的理线架，定制化的孔位排布可以更贴合具体项目的布线要求，避免出现标准理线架孔位冗余或者孔位不足的问题。构件的材质选择可以根据使用环境调整，普通室内电控柜场景可以采用常规PLA材质打印，成本低成型速度快，如果是在高温或者有油污的工业场景，可以更换为PETG或者ABS材质打印，满足不同工况下的强度与耐候性要求，构件本身没有多余的活动结构，整体为一体化打印成型，不存在装配松动的隐患，长期使用的稳定性更有保障。
