树莓派嵌入式设备专用塑料防护外壳

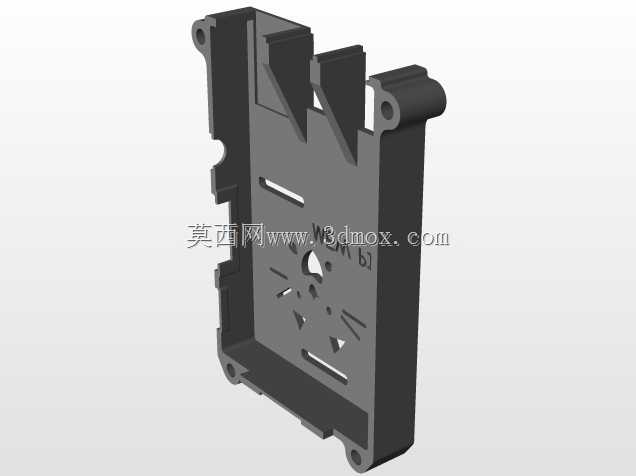

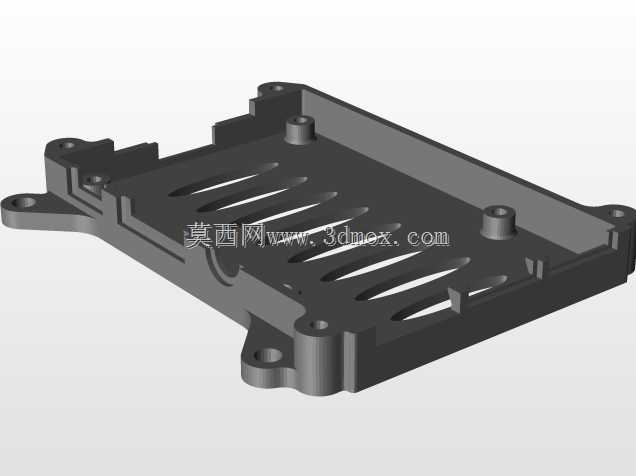

这款壳体是针对单板计算机类嵌入式硬件设计的防护安装结构，日常应用在嵌入式开发、小型工控终端、DIY智能硬件项目场景中，核心作用是为核心电路板提供物理防护，同时预留所有外设接口的对位空间，避免电路板裸露造成的引脚短路、积灰、外力磕碰损坏问题。从结构设计逻辑来看，壳体采用单侧围合式的结构形态，主体壁厚均匀，适配注塑成型的工艺要求，侧壁设置的带孔安装耳是整壳的核心固定点位，可直接通过螺丝将壳体连带内部电路板固定在设备机架、墙面或者定制安装面板上，安装耳的孔位做了沉台设计，螺丝锁紧后头部不会突出壳体外表面，避免干涉其他周边部件。壳体内部设置了多道定位筋条，筋条高度与电路板安装高度匹配，装配时电路板可直接卡在筋条形成的定位槽内，不需要额外设置铜柱等支撑件，减少装配环节的零件数量，降低组装工时。壳体表面开设的多组不同形状的开孔，分别对应核心板上的USB接口、HDMI接口、GPIO排针、散热通风、指示灯透光的需求，其中长条形开孔兼顾通风散热与走线避让，异形开孔精准匹配板载接口的轮廓，不会出现接口被壳体遮挡无法插拔外设的问题。侧壁的缺口结构是为板载的电源接口、网线接口预留的插拔空间，缺口边缘做了圆角过渡，避免插拔线材时割伤线材外皮。壳体上部的三角状加强筋连接壳体侧壁与顶面，提升壳体整体的抗形变能力，即便受到一定的侧向挤压，也不会出现侧壁变形挤压内部电路板的情况。在安装边界上，壳体整体轮廓尺寸完全适配对应型号核心板的长宽尺寸，安装耳突出主体的长度控制在合理范围，不会额外占用过多安装空间，壳体内部的净空高度预留了散热片的安装空间，用户可根据自身散热需求在核心板上加装薄型散热片，不会出现壳体盖合后压到散热片的问题。壳体的边角全部做了圆角处理，没有尖锐的棱角，在装配和日常维护时不会划伤操作人员，同时圆角结构也能提升注塑成型时的熔体流动性，减少注塑缺陷的产生。
