工业检测用科学相机结构设计方案

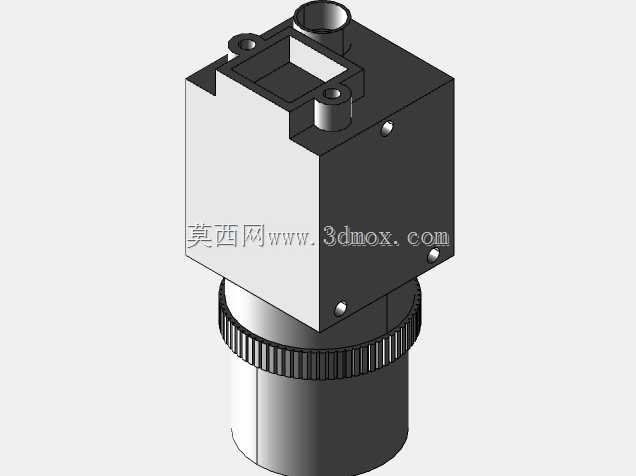

这款科学相机的结构设计，首先围绕工业视觉检测场景的实际安装需求展开，主体采用方型机身搭配下部镜头接筒的布局，方型机身的四个侧面预留了平整安装基准面，可直接适配工业设备上的视觉安装支架，不需要额外加装转接板就能完成固定，能有效减少视觉系统的整体安装占用空间。机身顶部预留的接口位，可根据实际使用需求对接数据传输接头或者外接触发模块，接口周边做了凸起的防护结构，能避免设备安装调试过程中接头磕碰损坏，同时也能减少车间环境内的粉尘从接口缝隙进入机身内部。下部的镜头接筒外圈设计了滚花纹理结构，在手动调整镜头焦距或者光圈参数时，能增大手指与接筒的摩擦力，不需要借助额外工具就能完成参数微调，滚花的齿距经过调试，既不会因为齿距过密导致积灰难以清理，也不会因为齿距过大出现打滑的问题。机身的拼接处采用了嵌入式的卡扣配合定位销的连接方式，相比单纯的螺丝固定，能更好地保证上下壳体、前后端盖的装配同轴度，避免因为装配偏差导致内部成像模组的光轴偏移，影响最终的成像精度。从安装边界来看，方型机身的棱边都做了小尺寸的倒角处理，在狭窄的设备内部空间安装时，不会因为尖锐棱边刮伤设备内部的线缆或者其他精密元件，同时倒角尺寸控制在不破坏安装基准面平面度的范围内，不会影响安装后的定位精度。在实际工业应用中，这类相机可适配自动化产线的外观缺陷检测、精密零件的尺寸测量、实验室光学成像采集等场景，机身侧面预留的固定孔位采用标准的工业安装孔距，能兼容市面上多数的视觉光源、镜头的配套安装规格，不需要重新设计配套的安装结构就能完成整套视觉系统的搭建。内部结构设计上，预留了足够的成像模组安装空间，可根据不同的成像需求更换不同规格的感光芯片，机身内部的筋位布局既可以提升整体壳体的结构强度，避免车间内的设备振动导致壳体变形影响成像，同时也能为内部的电路板提供支撑定位，减少振动带来的接插件松动问题。镜头接筒与机身主体的连接采用了标准的螺纹接口，可根据不同的工作距离更换不同焦距的工业镜头，接口处的台阶面做了精度控制，能保证镜头安装后光轴与感光芯片的垂直度，减少成像边缘的虚焦问题。
