竞速机器人行走轮组结构设计

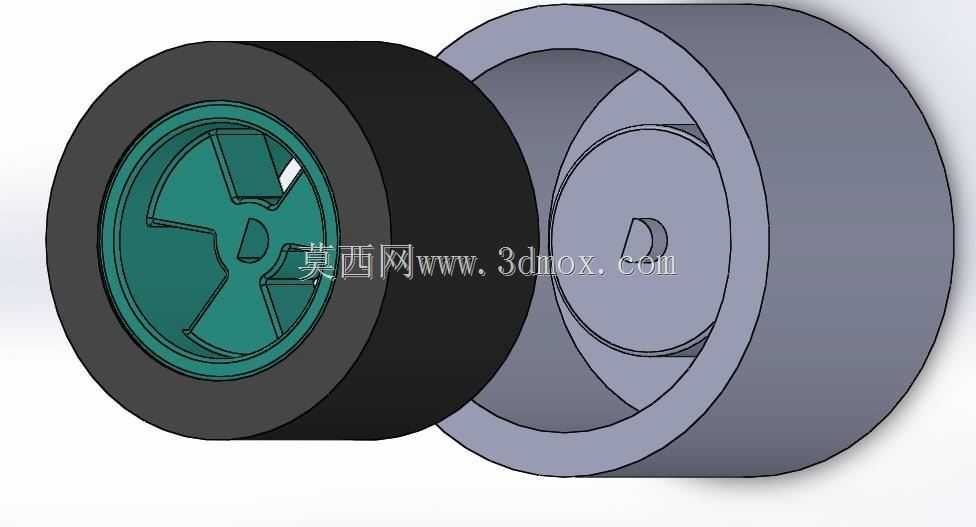

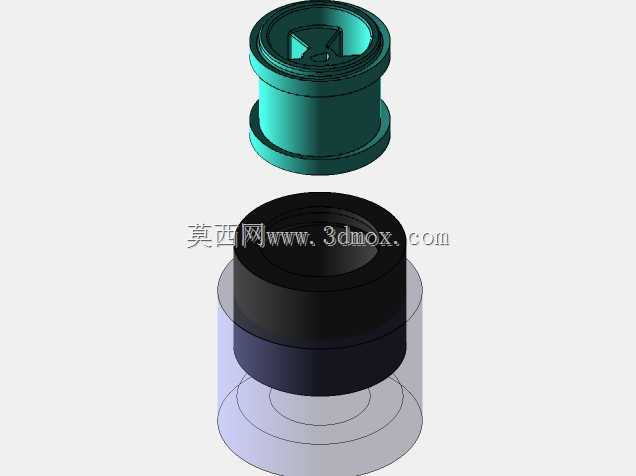

这套轮组结构主要面向小型竞速类移动机器人的行走场景设计，适配高速移动、频繁启停的赛事类机器人使用需求，可直接作为行走执行部件安装在机器人底盘两侧，承担整机承载、动力传递、行走导向的核心作用。从结构拆分来看，轮组分为外圈橡胶胎体、轮毂主体、内嵌安装座三个核心部分，外圈采用高摩擦系数的橡胶材质胎面，接触地面的胎面做了等宽平整处理，没有额外的防滑沟槽，适配室内光滑竞速赛道的使用场景，能够在平整硬质地面上提供足够的静摩擦力，避免高速起步、急转向时出现打滑空转的问题，同时平整胎面也能减少滚动过程中的跳动量，保障高速行走时的机身稳定性。轮毂部分采用轻量化的辐条式结构设计，三辐式的支撑结构在保证整体结构强度的前提下，尽可能削减了非必要的实体材料，降低轮组自身的转动惯量，让驱动电机的动力输出可以更直接地转化为轮组转速，提升竞速过程中的加速响应速度，轮毂中心预留了与驱动轴配合的D型安装孔，安装时无需额外加工键槽，直接通过轴面的平面配合即可传递扭矩，能够有效避免高速转动时轮组与驱动轴之间出现相对滑动，安装对位也更加便捷，不需要复杂的调校即可保证轮组与转轴的同轴度。内嵌的安装座部分做了阶梯式的限位结构，安装时可以直接卡入轮毂内侧的定位槽，通过周向的止口结构限制安装座与轮毂之间的相对窜动，安装座端面预留的固定孔位可以直接与底盘的轮组安装支架对接，安装边界清晰，不需要额外设计转接件即可完成装配。轮组的整体宽度控制在适配小型竞速机器人底盘的尺寸范围内，两侧轮组安装后不会超出机身的设计宽度，胎面的径向跳动公差控制在较小的区间内，高速转动时不会产生额外的离心振动，不会影响机身上搭载的传感器、控制板件的正常工作。设计过程中优先考虑了轮组的动平衡特性，轮毂的辐条结构做了等角度均分处理，整体质量分布均匀，转动时的离心力可以相互抵消，即使在较高转速下也不会出现明显的轮组摆动，能够有效降低行走过程中的噪音，同时减少驱动轴的径向受力，延长驱动电机和轴承部件的使用寿命。胎体与轮毂之间采用过盈配合的装配方式，不需要额外的粘接剂或者紧固件即可完成固定，装配工艺简单，后期维护更换胎体时也可以直接拆卸，不需要整体更换轮组，能够降低赛事过程中的备件成本。
