坎贝尔CR850工业级数据记录装置结构设计

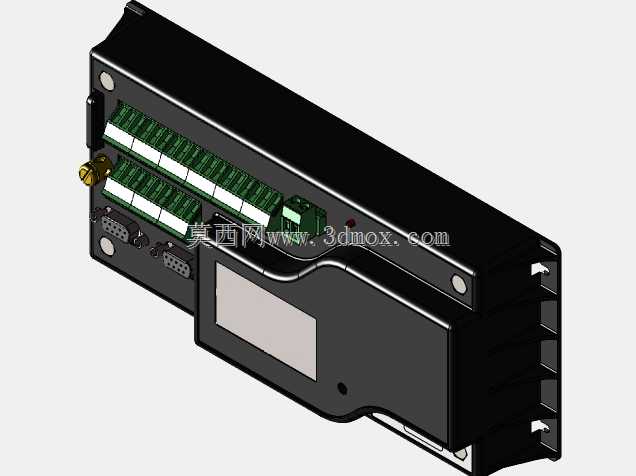

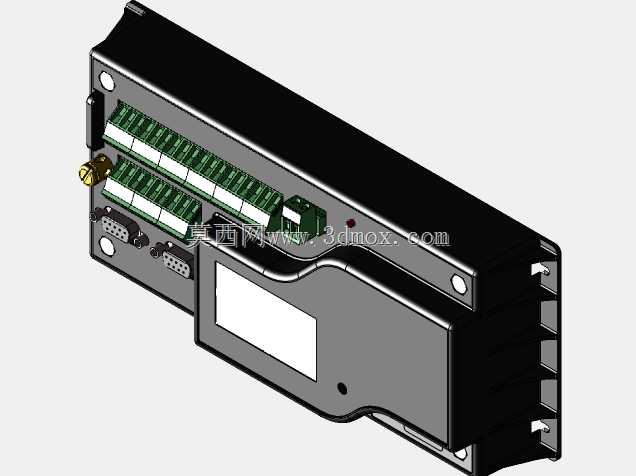

这款数据记录装置主要面向野外长期环境监测、工业现场多通道数据采集场景设计，可适配气象站、结构健康监测、工业设备运行状态采集等多种工况，能够在无持续人工值守的环境下长期稳定存储多通道传感器输入的模拟量、数字量信号，同时支持通过自带的通讯接口完成数据导出与参数配置。从结构设计来看，整机采用黑色硬质工程塑料外壳，外壳边缘做了加厚防撞处理，能够适应现场安装时的磕碰与一定程度的户外环境侵蚀，外壳侧面预留了标准DIN导轨安装卡扣，可直接卡装在标准电气柜导轨上，也可通过外壳四角的固定孔完成壁挂式安装，安装孔位间距符合常规工业采集设备的安装尺寸规范，无需额外定制安装支架即可适配现有电气柜布局。设备正面排布了两排绿色弹簧式接线端子，端子排按照通道类型做了分区排布，模拟量输入、数字量输入、供电接口分别设置在不同端子区域，接线时可快速区分通道类型，减少接线错误概率，端子旁预留了清晰的丝印标识位置，可标注每个通道对应的传感器编号。端子排下方设置了两个DB型串行通讯接口，分别用于本地调试与远程通讯扩展，接口旁设置了金属接地柱，可连接现场接地网提升设备抗电磁干扰能力，通讯接口旁的同轴接口用于适配高频信号输入或外接通讯天线。设备正面中部设置了可插拔的存储模块仓，仓盖采用卡扣式固定，无需工具即可打开更换存储介质，仓体周边做了密封胶条预留槽，可提升存储区域的防尘防潮能力。设备侧面设置了多道散热筋结构，在设备长期满负荷运行时可通过外壳筋条将内部电路产生的热量导出，避免内部积温过高影响元件寿命。整体结构设计充分考虑了现场安装与维护的便利性，所有外部接口均设置在设备正面，安装在电气柜内时无需拆卸设备即可完成接线、调试与存储介质更换操作，外壳的拼接缝隙均做了错位止口设计，可减少灰尘与水汽进入设备内部的概率，适配工业现场相对复杂的使用环境。
