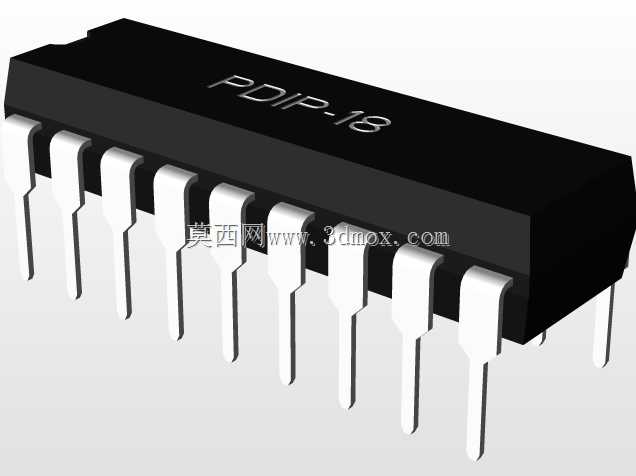

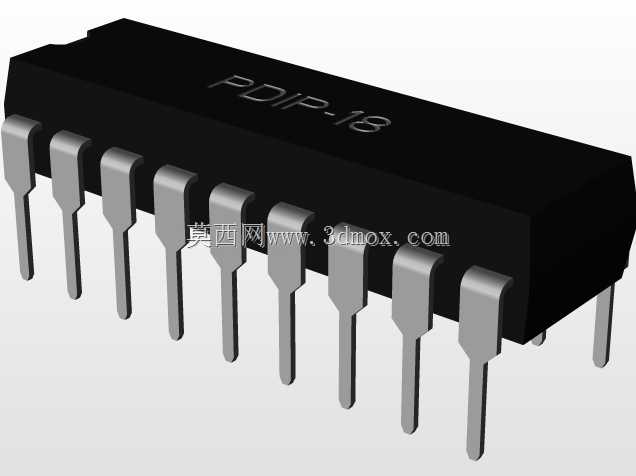

PDIP18直插式双列直插芯片封装结构

在消费电子、工业控制板卡、传统家电控制电路的开发与生产环节，直插式封装的集成电路始终占据着不小的应用份额，尤其是小批量试制、教学实验平台、维修替换场景下，这类带直插引脚的芯片无需专用贴装设备，手工焊接即可完成装配，适配各类万用板、洞洞板以及早期的酚醛树脂PCB基板，是电子结构设计人员经常需要调用的标准封装元件。这款PDIP18封装的元件，采用双列对称引脚布局，引脚间距遵循2.54mm的行业通用标准，这个尺寸恰好匹配常规排针排母的安装间距，也适配多数通用PCB的孔位设计公差，在做板框布局时，不需要额外调整孔位坐标，直接调用标准封装库即可完成布线。从安装边界来看，元件本体宽度为6.4mm，本体长度方向覆盖两列引脚的总节距为22.86mm，引脚伸出本体的长度经过标准化设计，既保证焊接时引脚能穿过PCB基板预留的通孔，露出足够的焊锡浸润长度，又不会因为引脚过长导致焊接后引脚歪斜、相邻引脚短路的问题，元件本体高度4.31mm，在做整机结构堆叠时，不会和上方的屏蔽罩、结构加强筋产生空间干涉，适合对板上元件高度有严格限制的紧凑型控制板设计。设计这类封装的三维模型时，首先要保证引脚的位置度公差，每一列的9个引脚中心必须严格处在同一条直线上，两列引脚的平行度误差需要控制在建模公差范围内，否则在后续导出PCB工程文件时，会出现孔位和引脚不对中，直接导致生产出的PCB无法插装元件。其次引脚的折弯角度需要还原真实元件的成型工艺，引脚靠近本体的部分有一段平直的贴装段，之后向外倾斜小角度再垂直向下，这个结构是为了插装时起到导向作用，同时焊接完成后引脚和PCB焊盘形成的弯折结构能提供一定的机械应力释放，避免设备在受振动、温度循环变化时，引脚和本体的连接位置出现断裂。黑色的塑封本体部分，表面做了哑光的质感处理，本体一端的定位缺口是装配时的方向标识，对应PCB丝印层的缺口标记，能避免生产插装时出现芯片方向插反的问题，本体表面的印字区域预留了平整的平面，和真实元件的激光印字位置完全对应。在做整机结构的干涉检查时，这个模型可以精准模拟元件装配后的实际占用空间，尤其是在做高密度布局的控制板时，能提前发现周边电容、电阻、接插件和芯片本体的空间冲突，减少打样后出现装配干涉的返工概率。对于教学场景下的电路装配实训，这个精准的模型也能用于虚拟装配仿真，让学员直观了解双列直插芯片的结构特点、安装方向识别要点，掌握直插元件的焊接空间预留要求。
