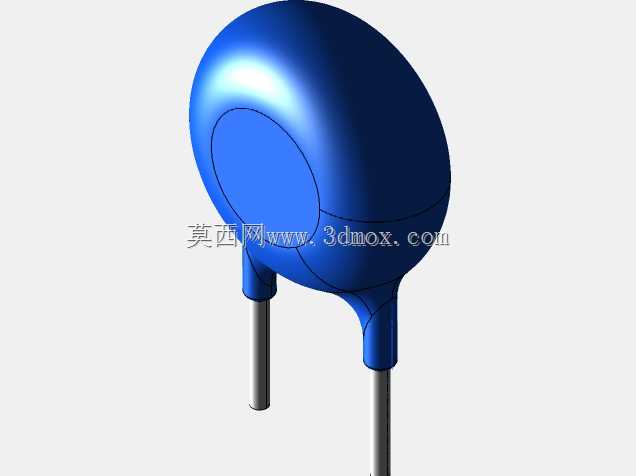

直插式陶瓷电容电子元器件三维结构

这款直插式陶瓷电容的三维结构，完全围绕通孔插装工艺的实际装配需求搭建，日常在消费类电子控制板、工业电源模块、低压信号调理电路中随处可见，是板级电路里承担滤波、退耦、高频旁路功能的基础被动元件。做结构设计时最先要卡准的就是安装边界，引脚中心间距严格控制在5mm，刚好适配常规PCB板上标准2.54mm栅格的两孔位布局，不会出现孔位错位无法插装的问题；电容本体直径9mm、厚度4.5mm，建模时特意预留了本体与PCB板面0.3mm的安全间隙，避免波峰焊时本体贴板过近导致的焊锡爬移、应力拉扯引脚的问题。引脚部分采用标准圆柱直插结构，直径匹配常规0.8mm插装孔径，长度预留了板后2.5mm的剪脚余量，既满足手工焊、波峰焊的吃锡长度要求，也不会因为引脚过长造成相邻元件的电气间隙不足。本体的椭球外形完全还原量产陶瓷电容的包封结构，外层环氧包封的弧度做了均匀过渡，没有尖锐棱角，避免批量插装时与相邻高元件产生干涉，也符合自动化插件机的吸嘴抓取轮廓要求，不会出现吸嘴漏气、取件偏移的情况。从电路适配的角度，这个尺寸规格的陶瓷电容通常覆盖nF到μF级的容值区间，在电源入口处可以滤除高频纹波，在信号链路里可以做耦合隔直，在MCU周边电路里可以承担退耦储能的作用，几乎是所有板级电路的标配元件。建模时特意还原了引脚与本体结合处的包封加厚结构，这个位置是实际生产中最容易出现应力断裂的部位，加厚的环氧层可以缓冲PCB板弯折时对陶瓷介质的拉扯力，降低元件开裂失效的概率。做PCB布局时，这个模型可以直接导入EDA软件的3D预览环境，核对元件与周边接插件、散热片、结构壳体的安全距离，避免打样后出现元件顶壳、装配干涉的问题；做自动化产线的插件机编程时，也可以直接用这个模型模拟吸嘴取件、插件的运动路径，提前排查路径上的障碍物，减少产线调试的试错成本。不同于贴片电容的焊接要求，直插结构的电容对PCB板的平整度容忍度更高，在大尺寸电源板、工控板这类容易出现板弯的场景下，可靠性比同容值的贴片元件更有优势，建模时也充分考虑了不同厂商同规格产品的尺寸公差，本体直径、引脚间距的尺寸都取了行业通用的公称值，不会出现某一家厂商的元件能装、换一家就干涉的问题。
