戴尔宽屏液晶桌面显示器三维结构模型

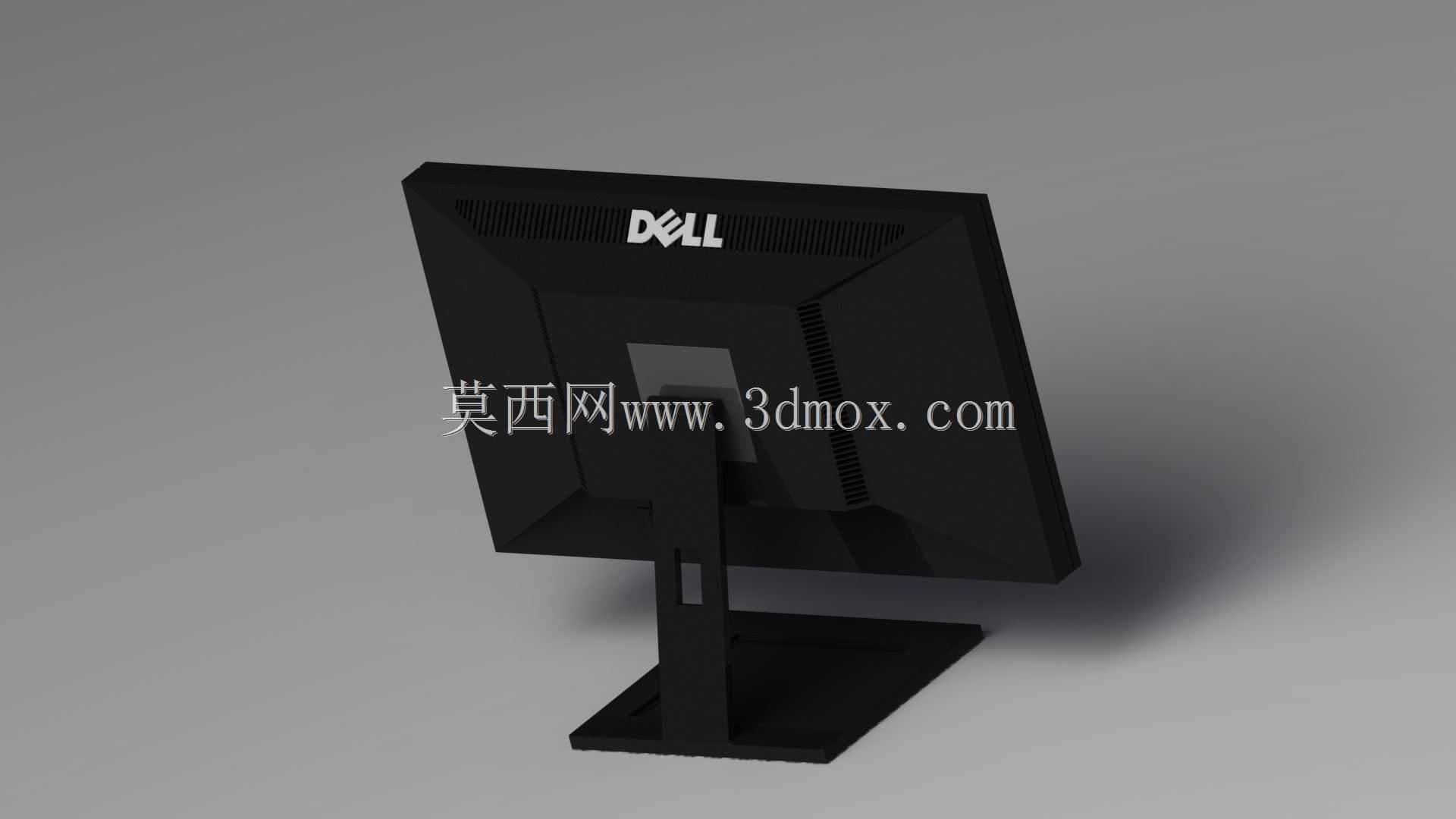

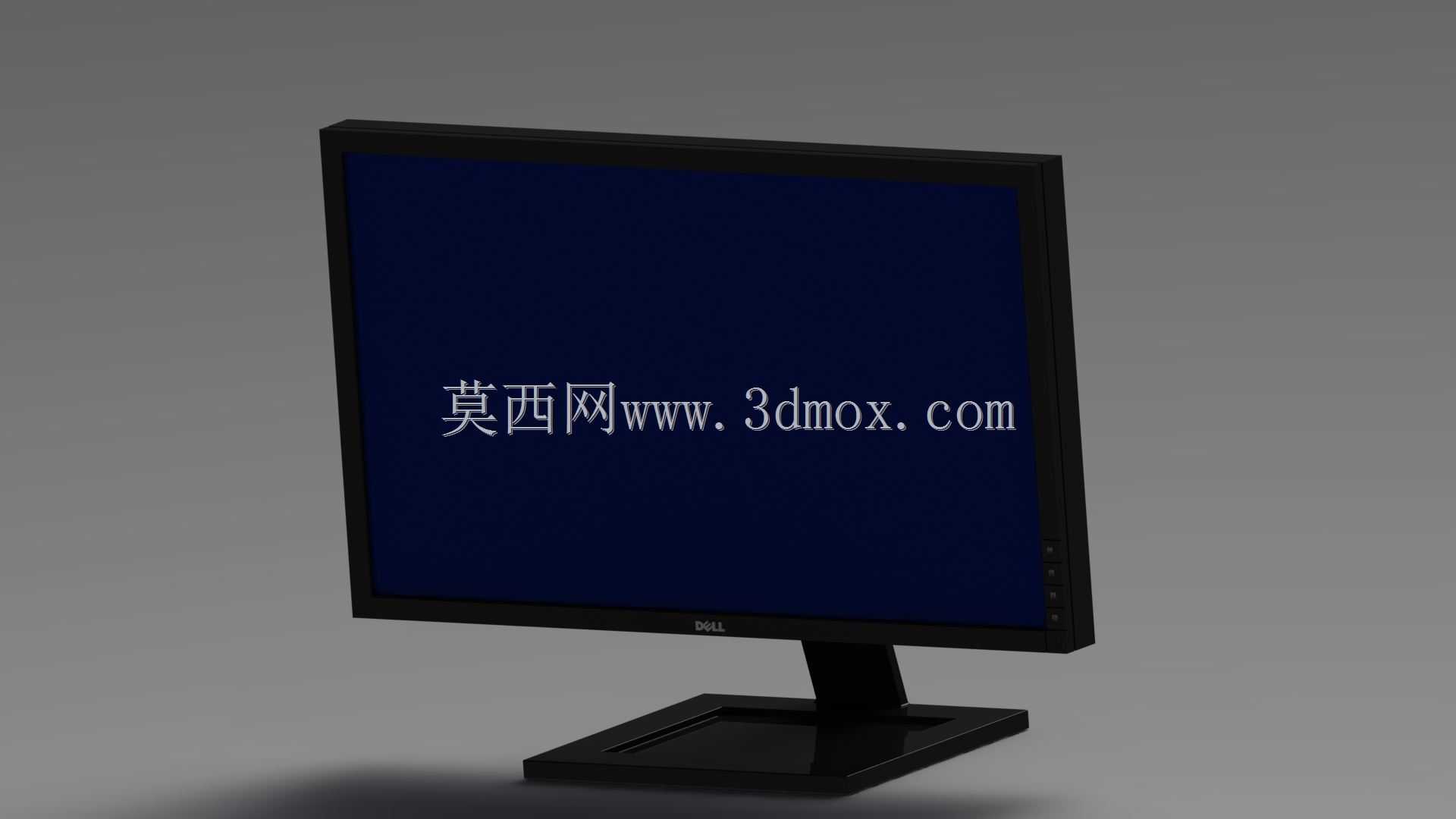

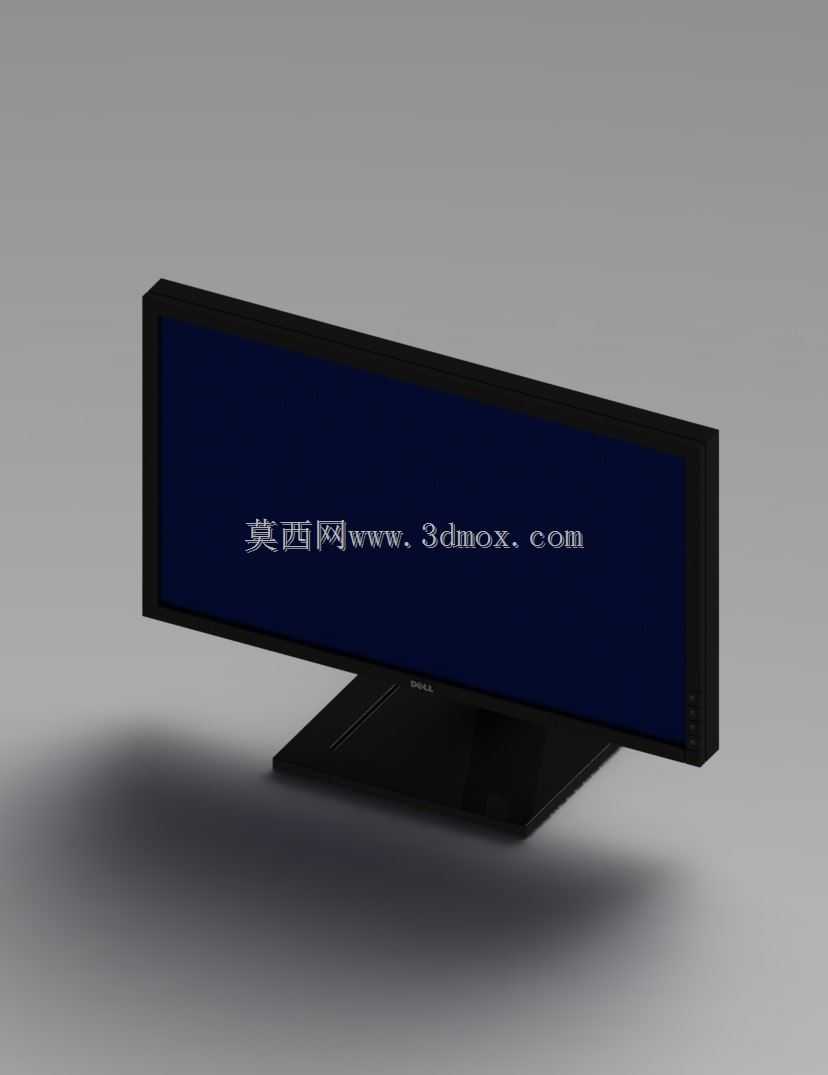

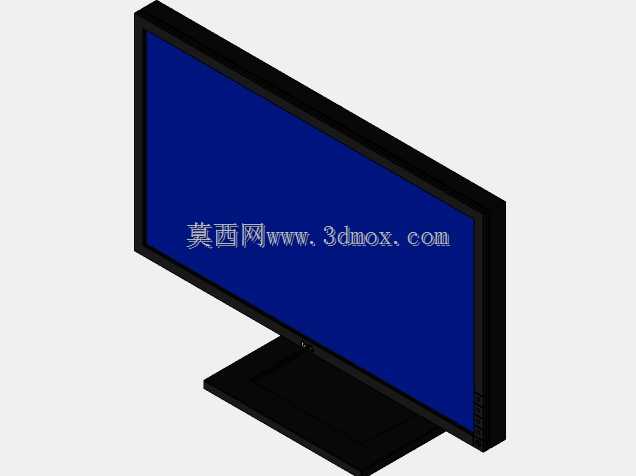

日常办公场景中，桌面显示器是工位人机交互的核心输出终端，这款宽屏液晶显示器的三维建模完全还原量产机型的结构逻辑，建模过程中优先考虑了装配干涉验证与工位布局适配的实际需求。从结构设计思路来看，建模时先拆分了显示面板模组、前壳边框、后壳散热腔体、底座支撑组件四个核心子装配体，每个部件的配合间隙都参照量产消费级显示器的装配公差设定，前壳边框与面板的卡接结构做了0.3mm的预留间隙，避免实际装配时出现边框挤压面板导致的漏光问题。底座部分采用了常见的方形配重底座加颈部支撑转轴的结构，建模时还原了转轴的俯仰调节角度范围，颈部支撑的曲面过渡完全贴合真机的人体工学设计，保证使用者调整屏幕仰角时的阻尼感与实际产品一致，底座底部预留了四个防滑橡胶垫的安装位，每个安装位的沉孔深度都做了精准还原，方便后续做整机的防滑受力仿真。外形尺寸方面，这款宽屏显示器的屏幕比例为21:9，建模时将屏幕显示区域的对角线尺寸控制在对应量产机型的参数范围内，整机厚度从屏幕最薄处到后壳最厚处的渐变过渡完全参照真机的曲面造型，后壳的散热格栅做了简化的阵列特征，既保留了外观辨识度，又不会因为过多细碎特征导致整机装配时的特征运算卡顿。安装边界上，建模时预留了VESA标准壁挂的安装孔位，孔位间距符合通用壁挂支架的安装规范，使用者如果需要将显示器从桌面底座更换为壁挂支架，不需要额外修改模型的安装面结构，直接匹配标准壁挂件即可完成装配。从实际用途来看，这款模型既可以用于办公工位的三维布局仿真，验证不同工位尺寸下显示器与键盘、主机的摆放距离是否符合人体工学视距要求，也可以用于数码产品展示场景的场景搭建，还原办公环境、电竞桌面等不同场景的真实效果，建模过程中对屏幕边框的窄边设计做了精准还原，边框宽度控制在同级别机型的常规尺寸范围内，屏幕熄屏状态下的深蓝色显示面材质也做了对应设置，渲染时可以直接呈现真机的熄屏质感。后壳的品牌标识位置做了预留平面，方便后续根据需求添加对应标识，底座的配重块部分在建模时做了内部空腔的结构还原，实际量产时这个空腔会填充配重金属块来降低整机重心，避免屏幕俯仰调整时出现倾倒问题，建模时也考虑到了这部分的重心分布，将整机的重心位置控制在底座支撑面的中心区域，符合结构稳定性的设计要求。
