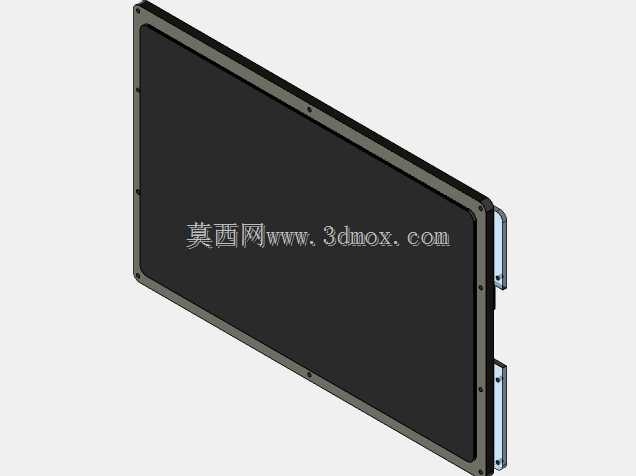

嵌入式工业宽屏液晶显示模组结构

这类嵌入式显示模组在工业现场的应用覆盖范围极广，从生产线工位的人机交互终端、数控设备的参数显示面板，到自助终端的操作界面、检测仪器的数据输出窗口，都能见到同结构产品的身影。不同于消费级显示产品，工业场景下的显示模组首先要适配复杂的安装工况，多数设备的操作面板预留安装位为嵌入式开口，因此这款模组的边框采用了等宽窄边设计，边框四周预留了均匀分布的安装固定孔位，安装时可以直接从面板正面嵌入预留开口，通过侧边的固定压片或者螺丝直接锁紧在设备面板上，不需要额外设计转接支架，能大幅缩短设备组装的工时。从功能特性来看，这款显示模组采用全贴合的黑底熄屏设计，屏幕显示区域占比接近九成，点亮后可视角度覆盖水平178度、垂直178度范围，操作人员在设备侧方不同角度都能清晰读取屏幕上的参数、告警信息，不会因为视角偏差出现色彩偏移、内容模糊的问题。模组侧边预留了标准的信号接口安装位，可以根据实际设备需求选配VGA、HDMI或者工业专用的LVDS接口，供电模块集成在模组背部的金属屏蔽壳内，不需要额外外置驱动板，能有效节省设备内部的安装空间。设计过程中首先考虑的是工业场景的抗干扰需求，屏幕背部的金属背板不仅起到结构支撑的作用，还能形成完整的电磁屏蔽层，避免车间内变频器、伺服电机产生的电磁干扰影响显示稳定性，同时金属背板的散热结构做了微凸的筋条设计，能增大散热面积，长时间连续运行时屏幕背部的温度可以稳定控制在合理区间，不会出现局部过热导致的显示花屏、寿命缩短问题。安装边界方面，模组整体厚度控制在较薄的区间，嵌入设备面板后，背部突出面板的尺寸很小，即使是内部空间紧凑的小型台式检测设备、便携式工控终端也能顺利安装，边框的密封胶条预留槽可以在安装时嵌入定制的橡胶密封条，达到面板正面IP65的防护等级，适配车间多粉尘、偶尔有液体飞溅的使用场景。实际选型使用时，只需要根据设备面板的开口尺寸匹配对应安装孔位，不需要对模组本身做二次结构修改，屏幕的驱动参数已经做了通用化适配，接入标准显示信号即可正常点亮工作，能有效降低设备开发阶段的结构设计工作量，也方便后期运维过程中的备件替换，不需要针对特定机型开模定制专属显示部件。
