8针SMH250-SMW250连接器组件结构

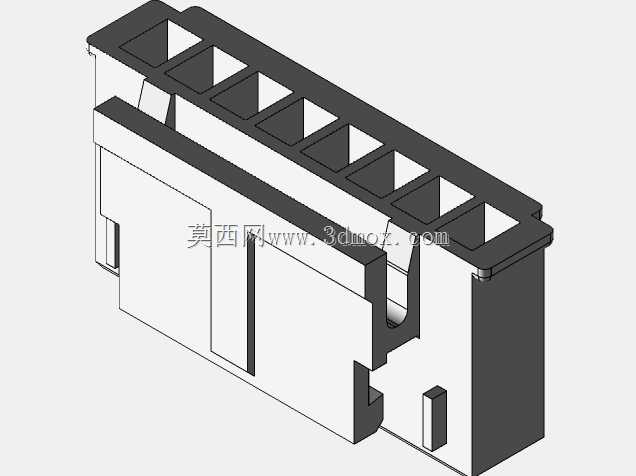

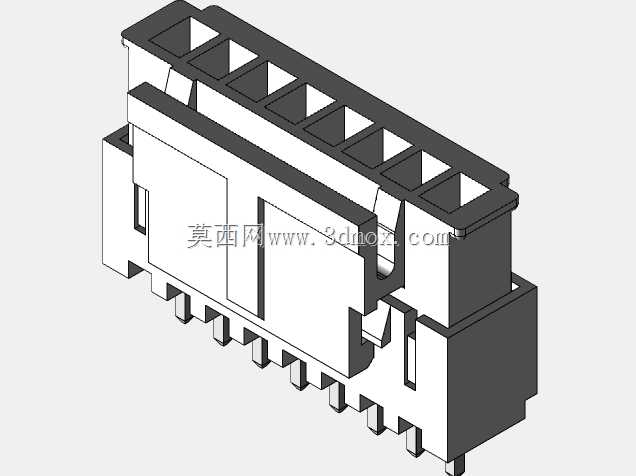

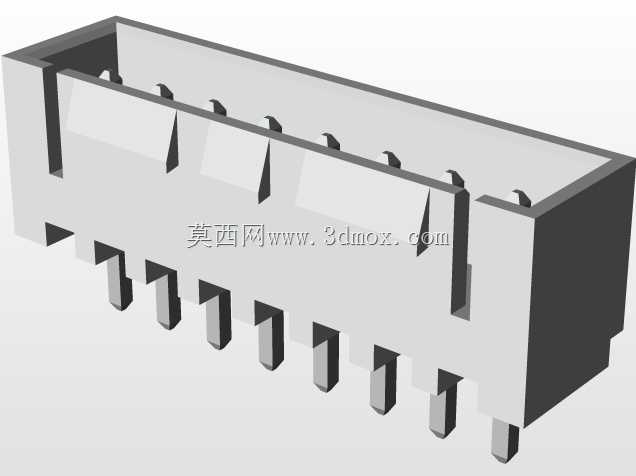

这款8针位的连接器组件，主要面向低压信号传输、小电流供电回路的线束对接场景，常见于工业控制板卡外设接线、小型机电设备内部线束互联、消费类电子主板与功能模块的连接工位，能够在有限的安装空间内完成多线路的同步对接，避免单根线束逐一接线的繁琐工序，也能降低错接、虚接的现场装配风险。从结构设计来看，组件采用公母对插的卡扣式锁紧思路，外壳设置有导向滑槽与防呆凸台，插合过程中无需刻意对位找孔，顺着导向结构推入即可完成针脚与孔位的精准配合，侧面的弹性卡扣在插合到位后会自动卡入母座的卡槽内，日常设备运行产生的常规振动不会导致接插件松脱，需要拆解维护时按压卡扣解锁即可拔出，无需额外辅助工具。针脚采用直插式焊板布局，引脚间距统一为2.5mm规格，适配常规PCB板的焊盘孔位设计，焊接后引脚与板面的垂直度公差控制在合理范围内，不会出现贴板焊接时引脚偏位、虚焊的问题。外壳采用阻燃级工程塑料材质，壁厚均匀，既能够为内部金属接触件提供足够的防护，避免外力磕碰导致针脚变形，也能满足电子设备内部的阻燃防护要求，相邻针位之间设置有隔离筋，可降低多针位之间的信号串扰风险。安装边界方面，组件整体为长方体结构，插合后的总高度、宽度与深度都适配紧凑化的设备内部安装空间，母座端设置有PCB定位柱，焊接前可先将定位柱卡入电路板的对应定位孔内，固定位置后再完成波峰焊或手工焊接工序，能有效避免焊接过程中接插件移位。公头端预留有线束压接位，适配常规线径的电子线压接，压接后的金属端子可从公头尾部推入对应卡位，端子到位后有内部卡舌锁定，不会出现拉扯线束导致端子退针的问题。在实际选型应用中，这类连接器可替代同规格的其他品牌接插件，针脚定义与安装尺寸完全匹配通用2.5mm间距8针连接器的安装规范，无需重新调整PCB板的布局设计，也不用修改设备内部的安装预留空间，可直接用于现有设备的接插件替换，或是新设备设计时的电气连接方案选型。
