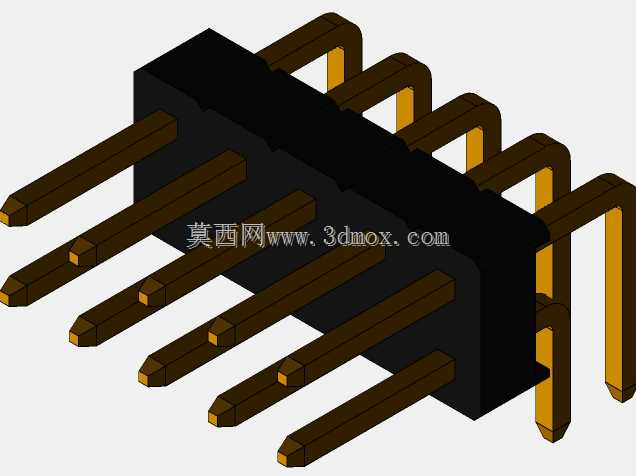

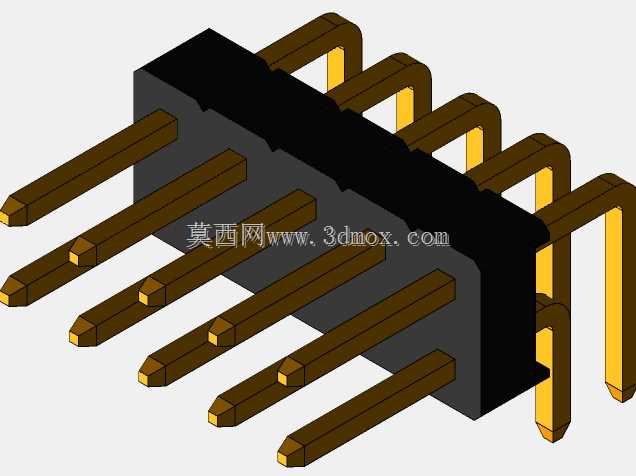

10Pin弯针排针2.54mm间距接插件

这款弯针排针是板对板连接场景中常用的基础电子接插件，在工控控制板、消费电子主板、嵌入式开发板、电源模块等产品的板间信号传输、小电流供电连接环节应用十分广泛，尤其适配需要将两块PCB呈垂直排布的安装场景，相比直针排针能大幅压缩板件堆叠后的整体纵向空间，是紧凑型电子设备内部布线连接的常用选型。从功能特性来看，该排针采用THT通孔焊接工艺，插针与PCB焊盘的结合强度高，可承受常规插拔力与一定程度的振动工况，接触电阻稳定，能满足常规低压小电流的信号与供电传输需求，弯角处的成型精度直接影响插装时的对位顺畅度，设计时对弯针的折弯半径、伸出长度公差做了严格约束，避免插装时出现针脚偏斜、无法顺利插入对应母座的问题。设计过程中首先锁定2.54mm的标准排距，这是电子行业通用的排针排母标准间距，适配市面上绝大多数同间距的排母、跳线帽、杜邦线连接需求，无需额外定制配套连接件，通用性极强。整体外形尺寸控制上，本体宽度为5.08mm，长度12.4mm，高度12.7mm，安装时需要在PCB上对应位置开设10个直径适配插针的通孔，孔位严格按照2.54mm等距排布，弯针侧的插针伸出长度适配常规1.6mm板厚的PCB焊接需求，焊接后针脚露出焊盘的长度控制在可焊性最优的区间，既避免焊锡堆积造成相邻针脚短路，也保证焊接后的连接强度。绝缘基座采用耐高温的工程塑料材质，可耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、针脚移位的问题，插针表面做了镀层处理，提升抗氧化能力与导电性能，长期使用也不易出现接触不良的情况。在实际选型应用时，需要注意该排针的安装方向，弯针的折弯朝向要匹配PCB板的排布方向，避免与周边其他元器件产生干涉，插装前要确认针脚的共面度，若个别针脚出现偏移可做适当校正后再进行焊接，防止虚焊、连焊等焊接缺陷出现。
