标准USB公头数据传输接口结构

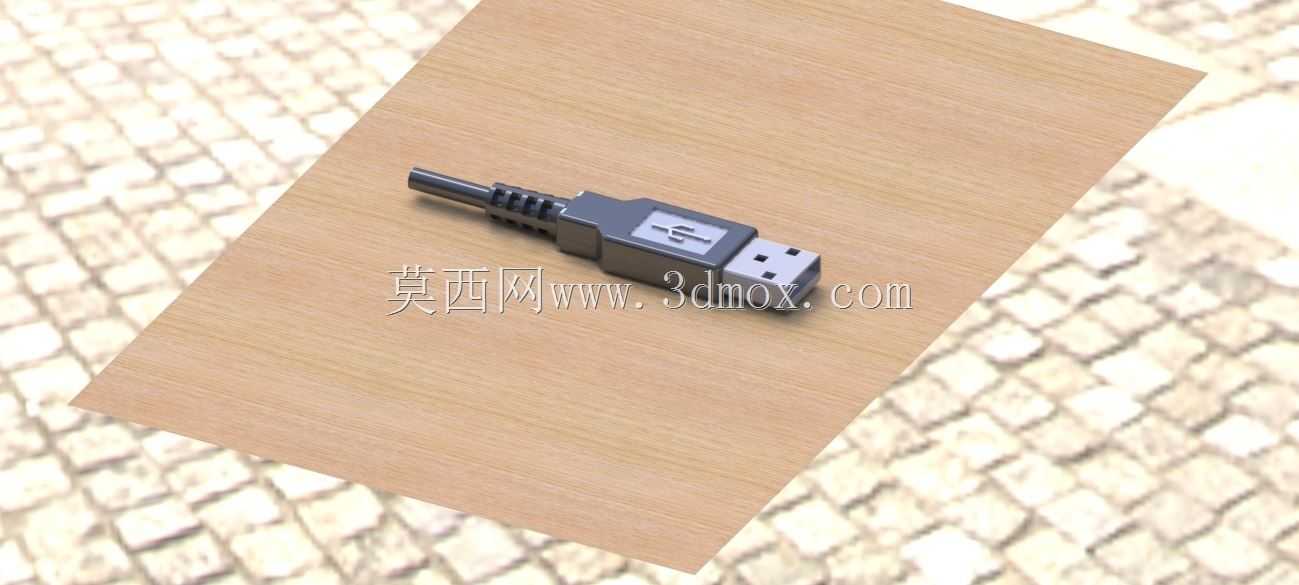

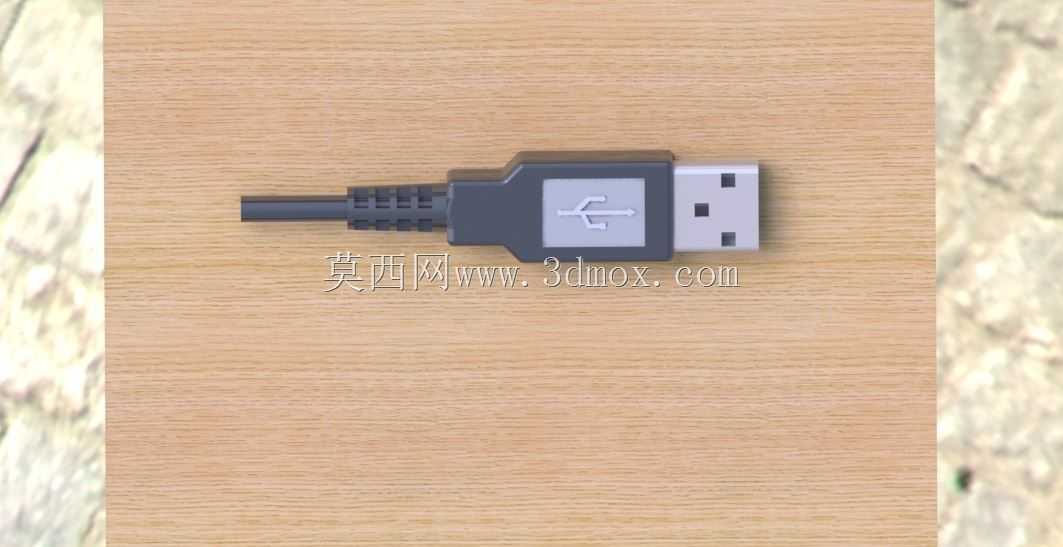

日常做工业控制板卡外设、小型消费电子结构适配时，USB公头是绕不开的接插件选型对象，很多刚入行的结构工程师容易忽略接插件的安装边界，导致外壳开模后出现插接头干涉、插拔行程不足的问题，这个建模作品刚好可以作为结构适配阶段的参考件使用。从实际应用场景来看，这类通用串口USB接头覆盖了工控设备调试、消费电子数据传输、外设供电连接等绝大多数有线连接场景，不管是做手持检测设备的外接数据口，还是台式工控机的前置扩展接口，亦或是小型数码产品的内置接线端，都需要匹配对应尺寸的公头结构来做避让设计。做这个结构建模的时候，首先要卡准金属插舌的核心配合尺寸，插舌部分的宽度、厚度以及内部触点的排布间距必须符合通用串行总线的物理规范，不然会出现插不进母座、接触不良的问题，金属外壳的包边要做0.2mm左右的圆角处理，避免插拔过程中刮伤母座的塑胶内衬。接头尾部的线档部分是设计重点，要根据适配线材的外径做阶梯式的内孔结构，靠近接头主体的位置做加强筋结构，缓解线材弯折时的应力集中，避免长期使用后线材根部断裂，线档的防滑槽深度控制在0.3mm即可，既方便注塑成型时的脱模，也能增加和外被塑胶的结合力。建模过程中要提前预留好装配公差，金属插舌和塑胶主体的配合间隙留0.05mm，金属外壳和塑胶主体的卡扣配合位要做0.1mm的过盈量，保证组装后不会出现松脱晃动的问题。外形尺寸方面，整个接头主体的长度控制在标准规范范围内，宽度和厚度严格匹配通用母座的开口尺寸，安装边界上要考虑插拔时的手部操作空间，接头周围15mm范围内不要设计凸起的结构件，避免插拔时手指被干涉，尾部出线方向的弯折半径要预留至少5mm的空间，保证线材可以在合理角度内弯折不会被折损。很多工程师在做设备接口设计时，只会照搬公头的外形尺寸，忽略了插拔行程的预留，要知道公头插入母座的有效行程是12mm左右，设备外壳的接口开孔位置要和内部母座的安装位对齐，开孔边缘到母座端面的距离不能超过1mm，不然会出现公头插不到位、连接断开的问题。另外接头表面的标识位置也要做对应设计，USB标识的印刷区域要平整，不要做在曲面或者有加强筋的位置，方便后续丝印或者镭雕加工。
