电脑CPU散热弯翼离心风扇结构设计

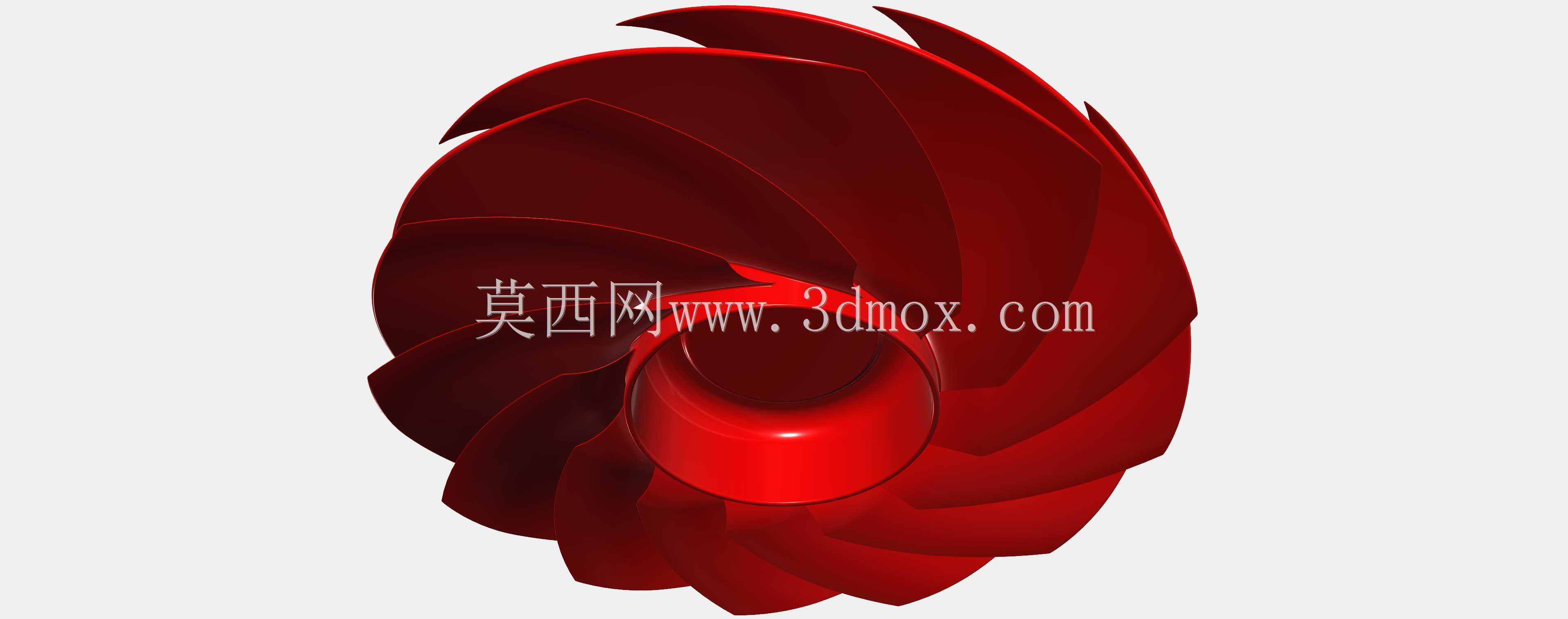

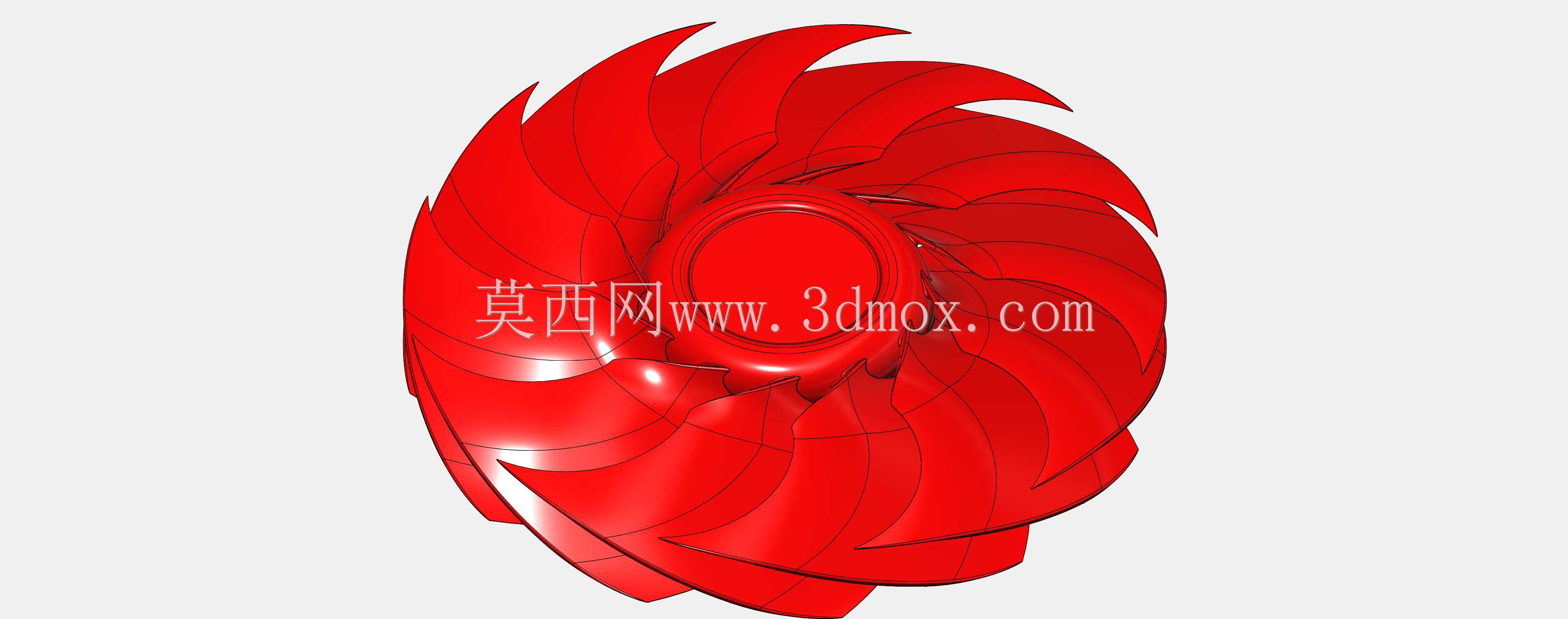

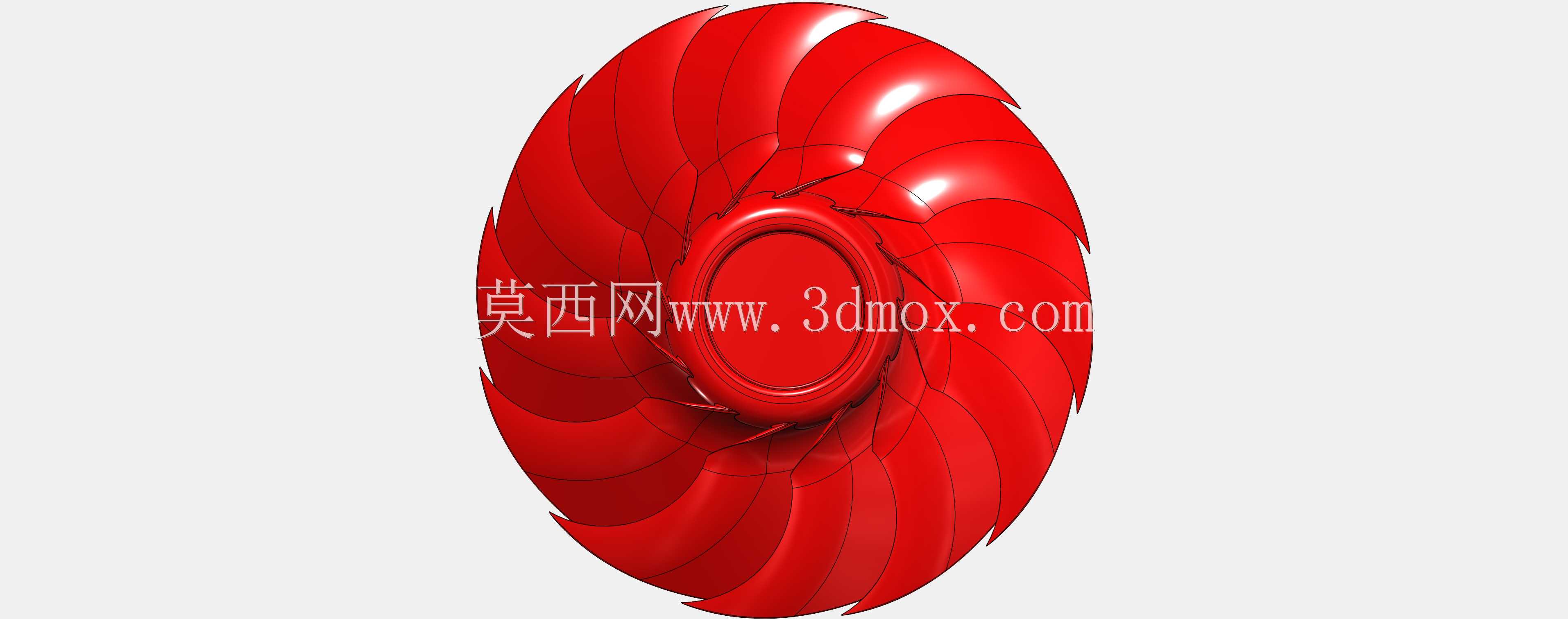

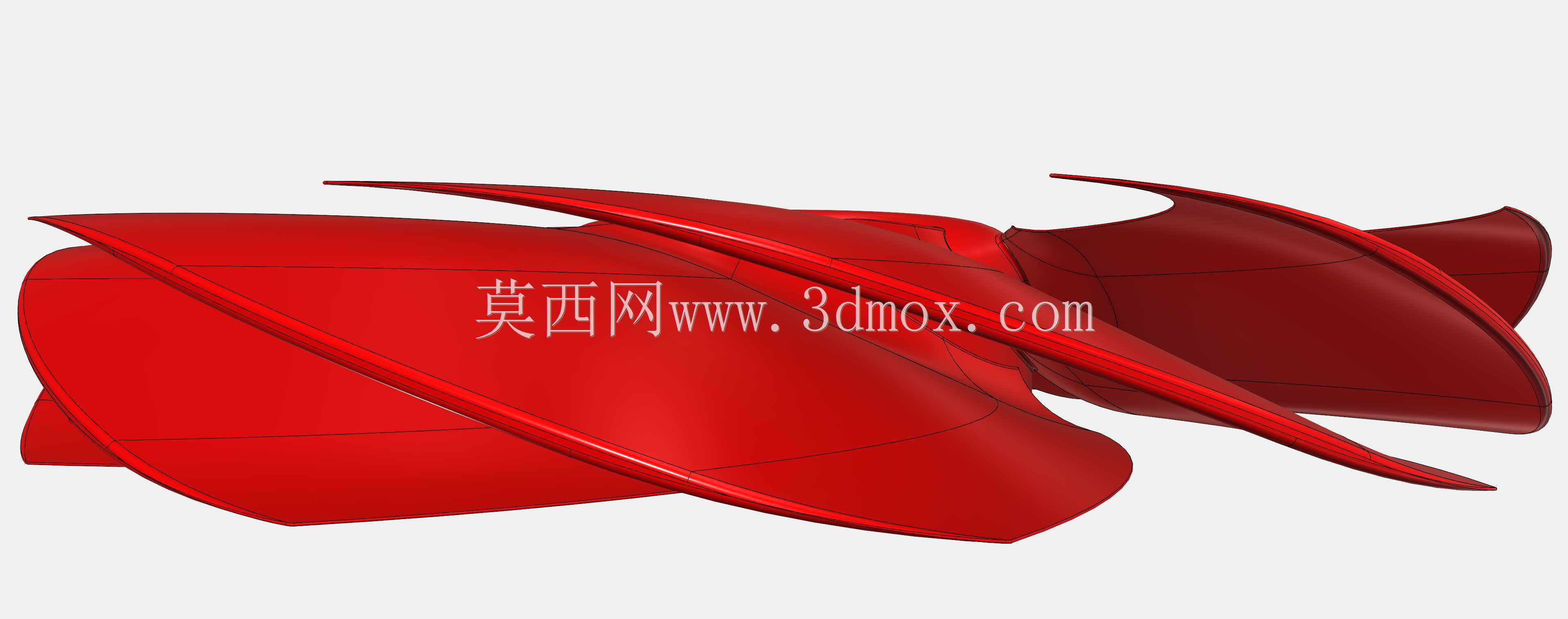

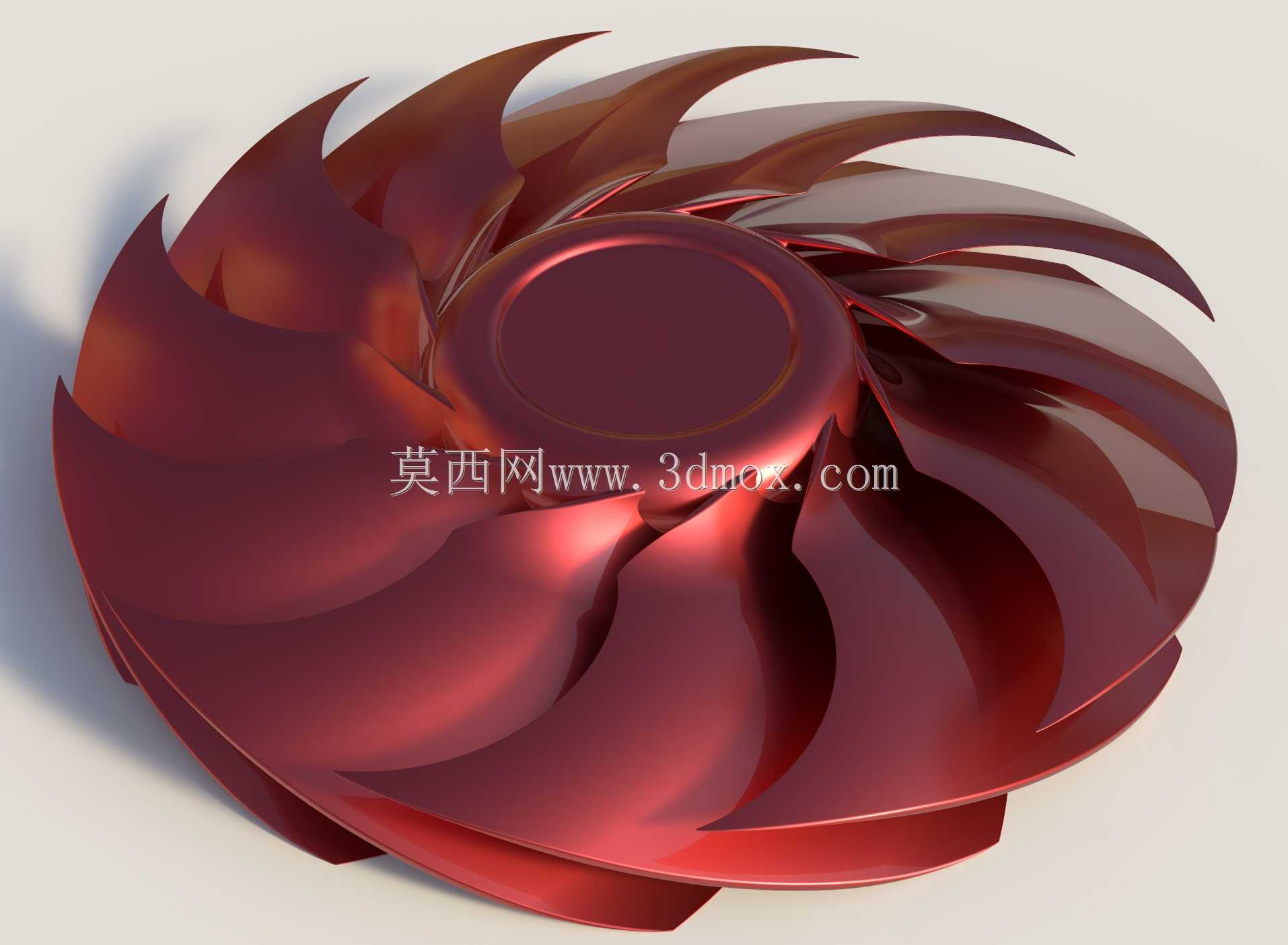

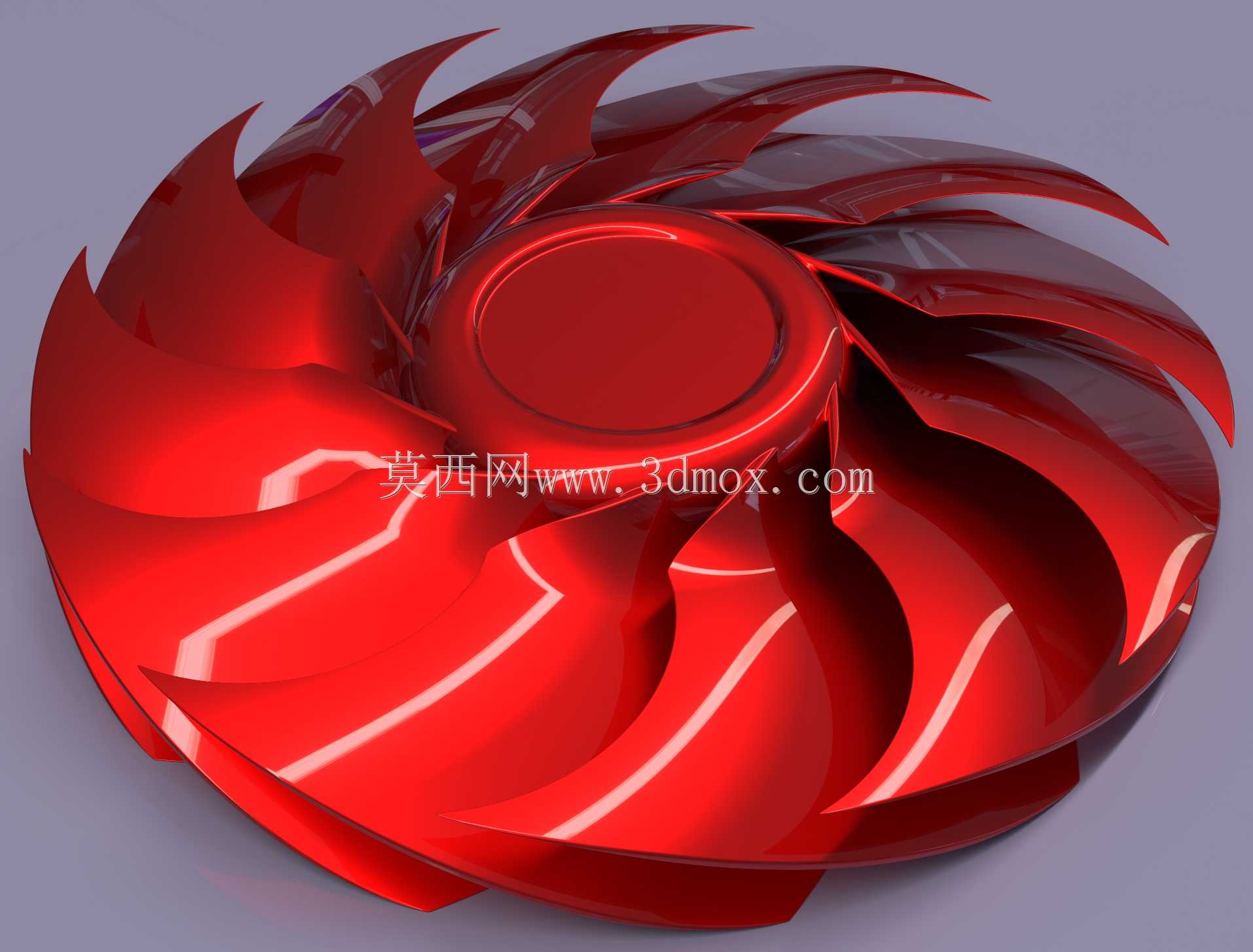

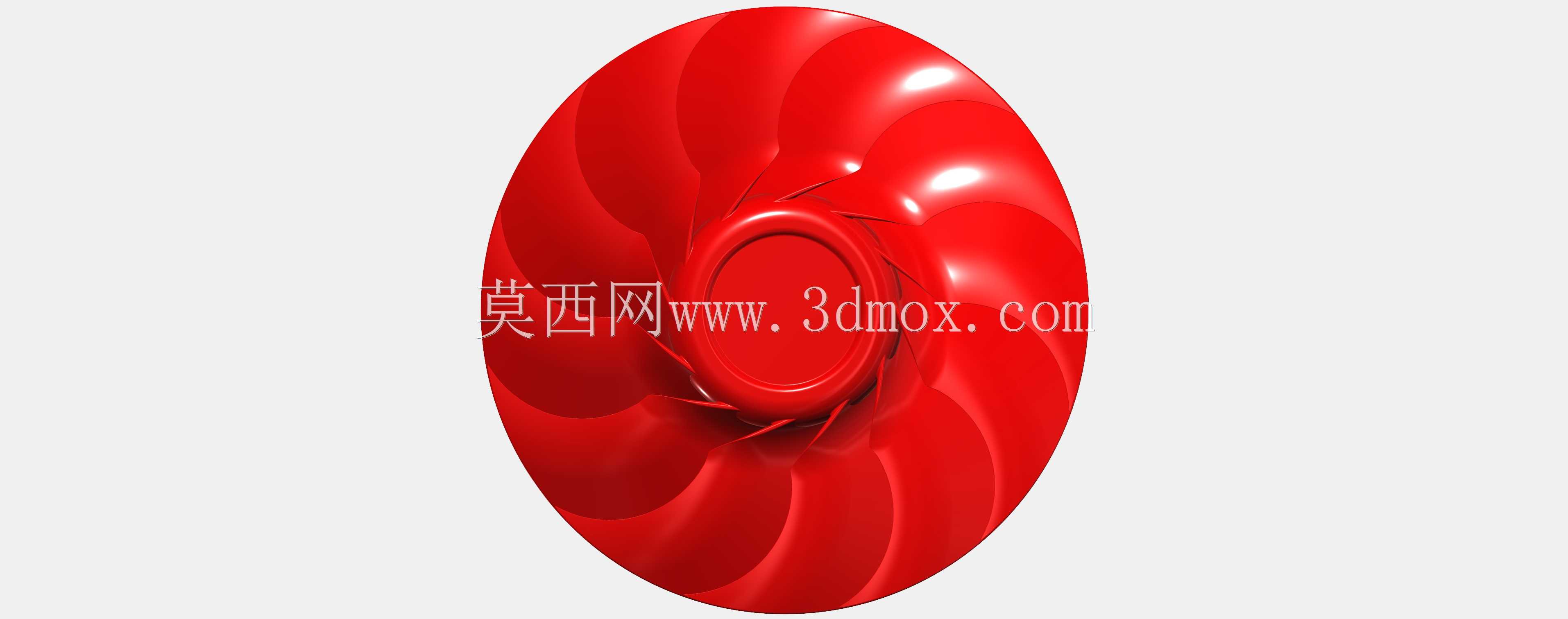

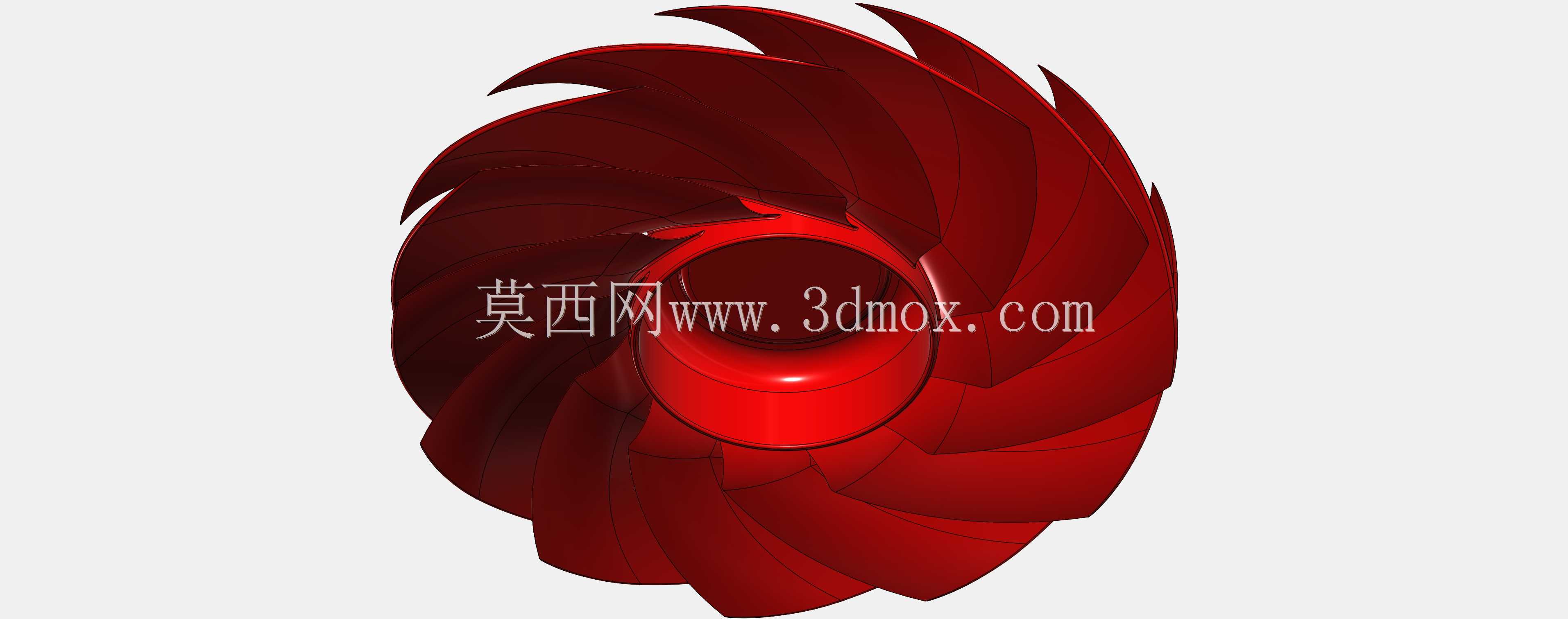

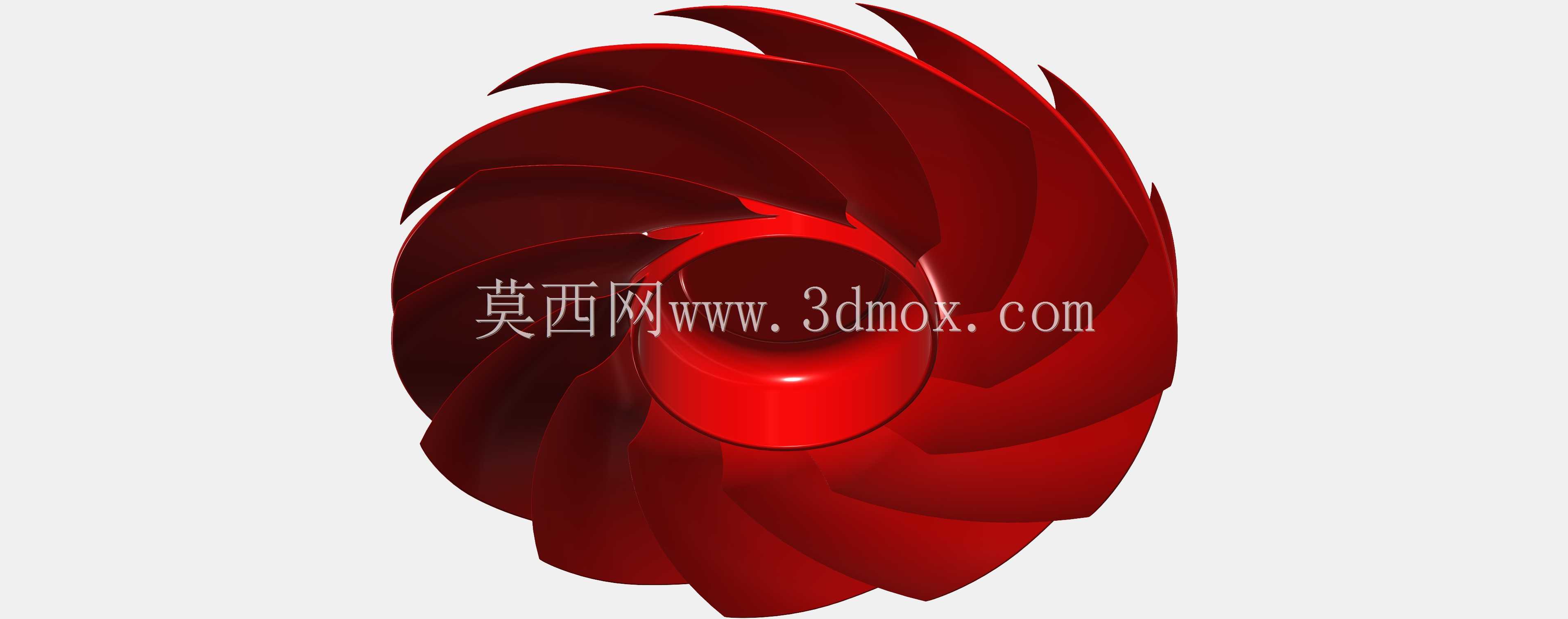

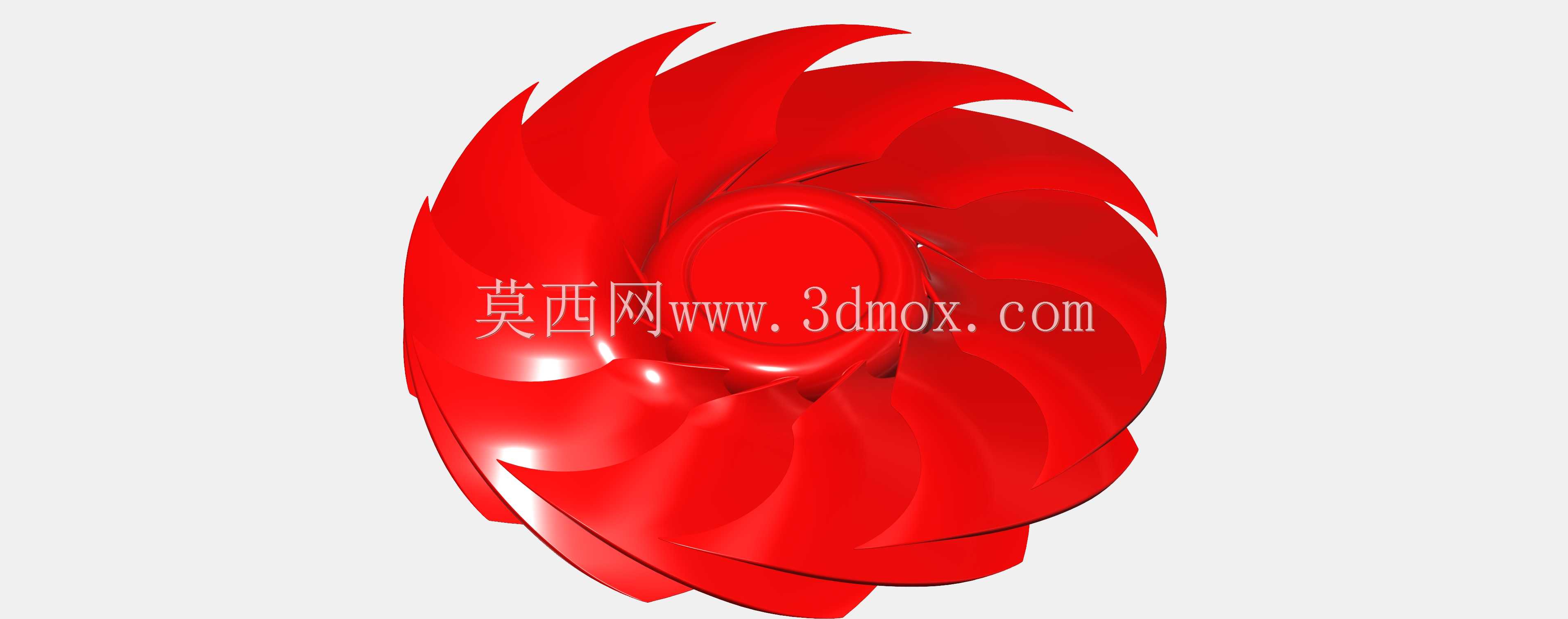

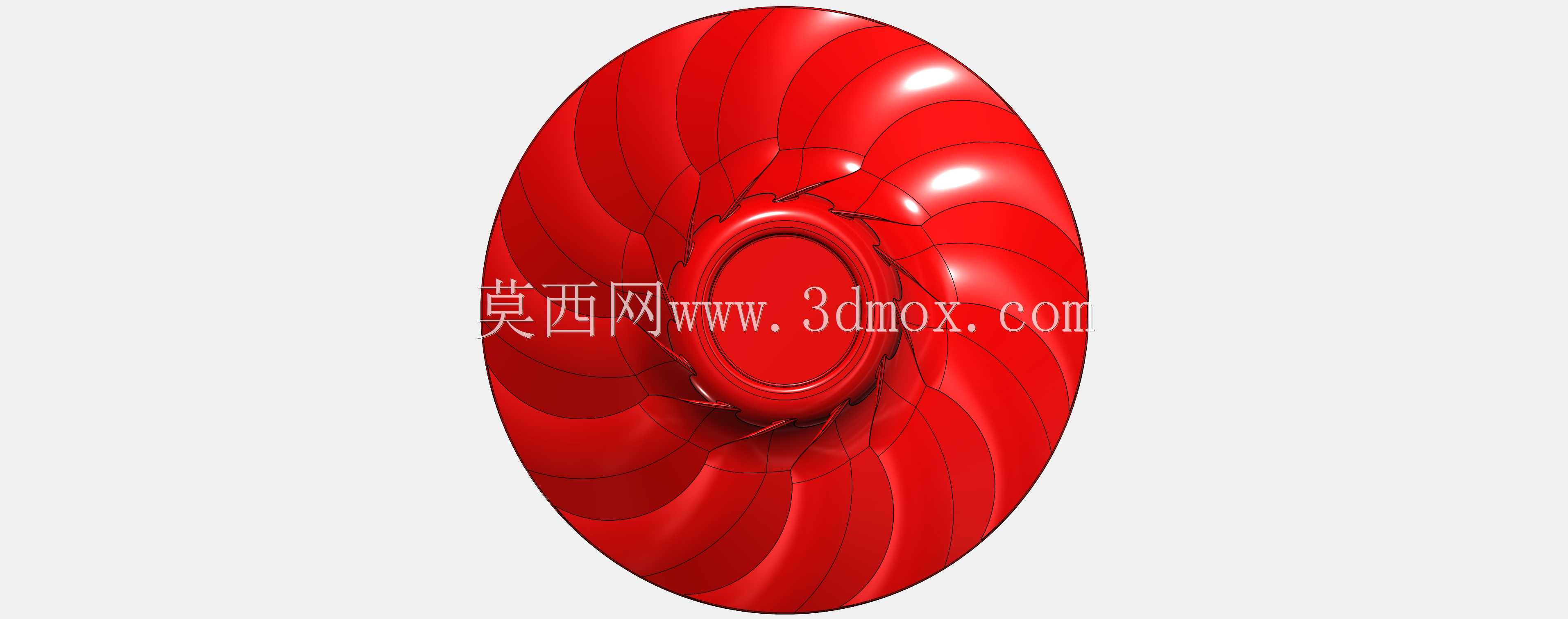

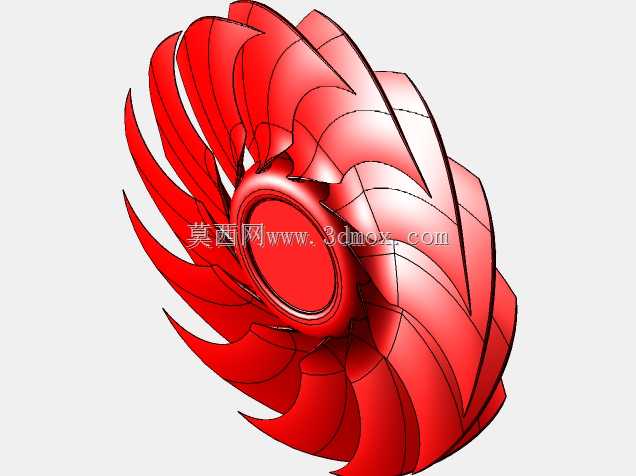

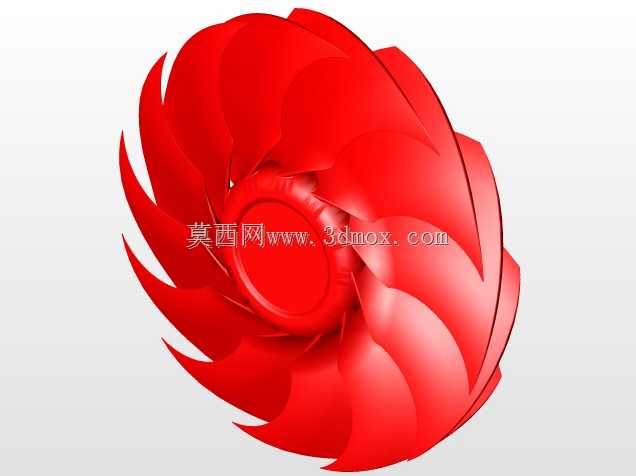

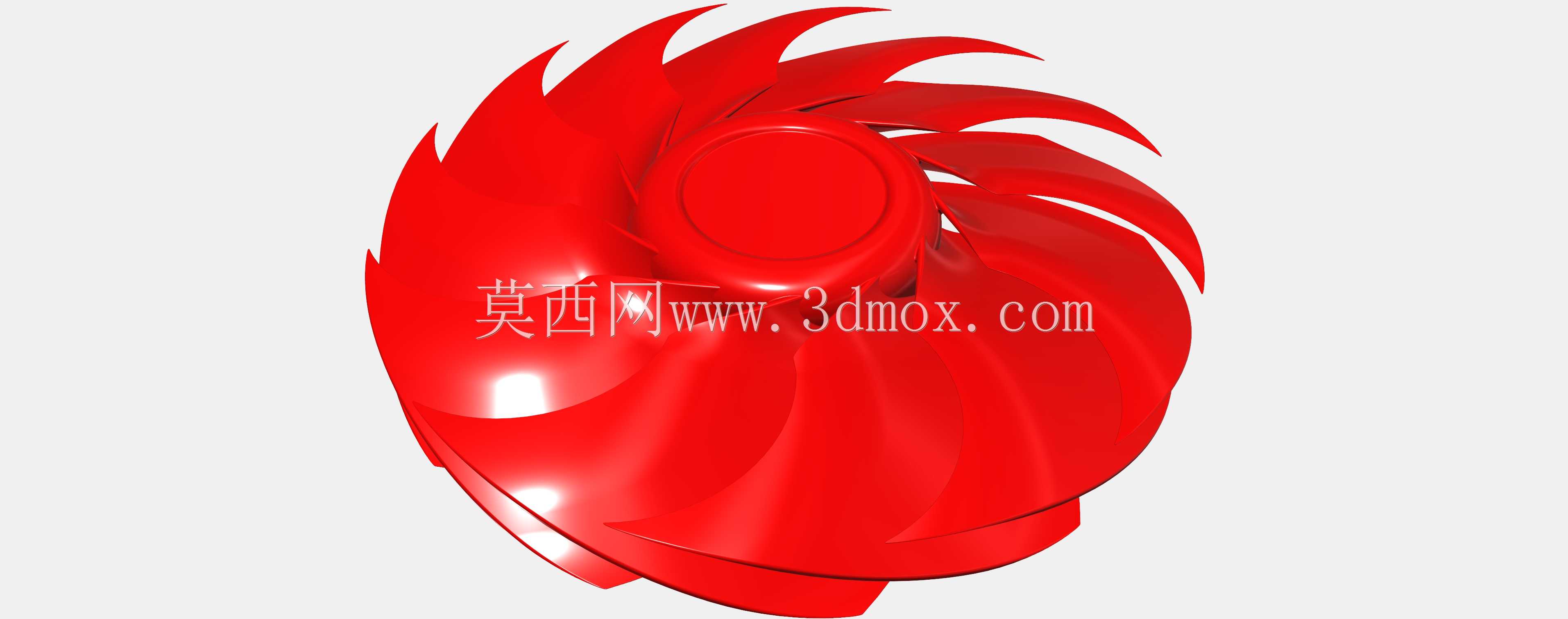

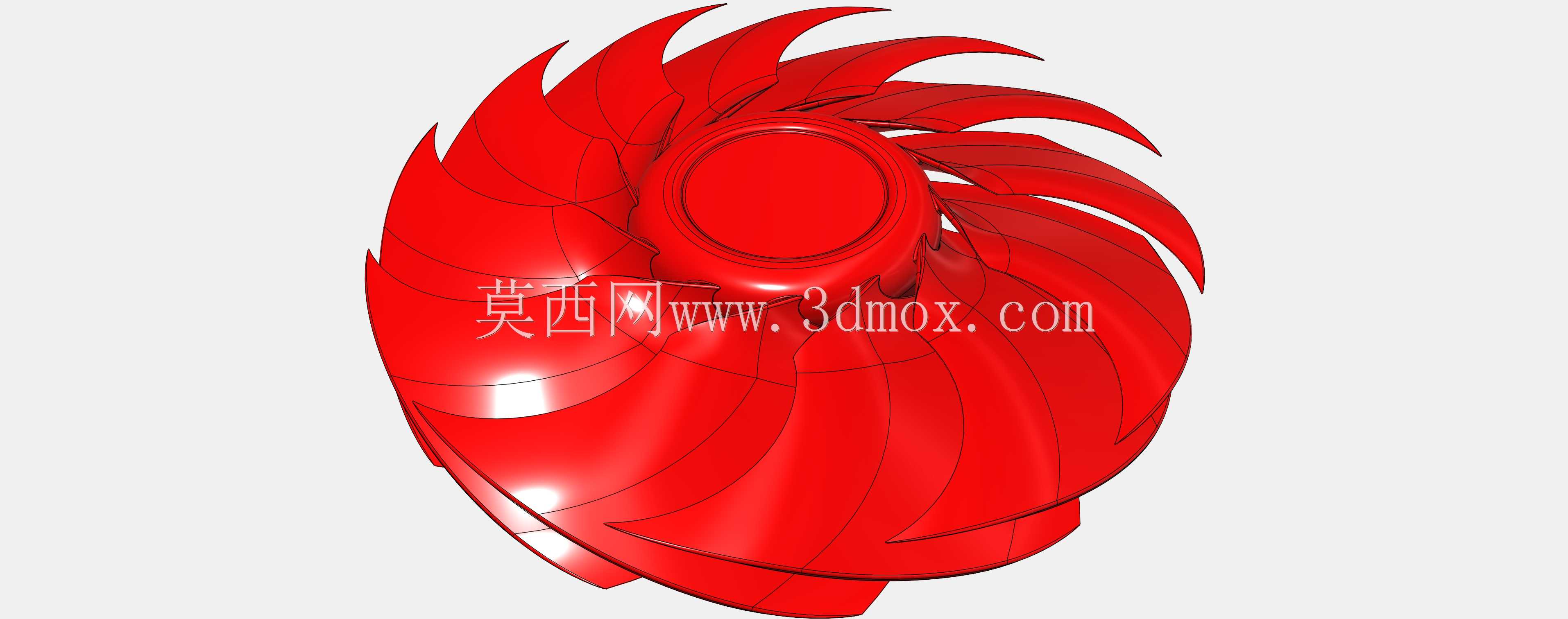

日常做PC散热结构选型时，这类弯翼结构的轴流风扇是风冷散热方案里的核心部件，区别于常规直叶扇，这款扇叶的翼型做了多段曲率调整，主要是为了平衡风压与风量的输出曲线，适配塔式CPU散热器的鳍片风道阻力特性。从实际装机场景来看，这类风扇直接安装在CPU散热鳍片的侧方或者顶部，工作时通过扇叶旋转带动空气定向流动，把鳍片上传导的CPU工作热量快速带出机箱内部，避免处理器因积热出现降频问题。设计这类扇叶时，首先要考虑安装边界的适配性，常规台式机CPU散热风扇的安装孔位要匹配主流120mm规格的散热塔固定位，扇叶的外圆直径不能超出鳍片组的外轮廓，避免和机箱内存、供电散热装甲产生干涉，扇叶的轴向厚度也要控制在合理范围，给风扇边框、电机安装位预留足够的装配空间。扇叶的翼型设计上，每一片叶片的前缘做了切角处理，能降低叶片切割空气时产生的涡流噪音，叶身的曲面从根部到外缘做了渐变扭转，根部的曲率更大，能在靠近电机 hub 的低线速度区域提升气流推动效率，外缘的曲率放缓，减少高转速下的空气紊流损失。叶片的数量和排布角度也经过匹配调整，不等距的排布方式能打散旋转时的固定频率噪音，避免出现尖锐的风切声，同时兼顾高转速下的动平衡表现，减少长期运转的轴承磨损。从功能特性来看，这类弯翼扇相比普通直叶扇，在相同转速下能输出更高的静压，更容易穿透密集的散热鳍片缝隙，不会因为风道阻力大出现风量骤降的问题，适合用在鳍片密度较高的中高端CPU散热器上，日常办公、游戏高负载场景下都能维持稳定的散热效率。建模过程中要注意扇叶和中心电机安装座的过渡圆角处理，避免应力集中，同时扇叶的壁厚要保持均匀，防止注塑生产时出现缩痕、变形问题，扇叶外缘和风扇内框的间隙要控制在合理范围，间隙过大会出现气流回流降低效率，间隙过小则容易因为装配公差出现扇叶擦框的问题。
