操纵杠杆类机械零件三维设计

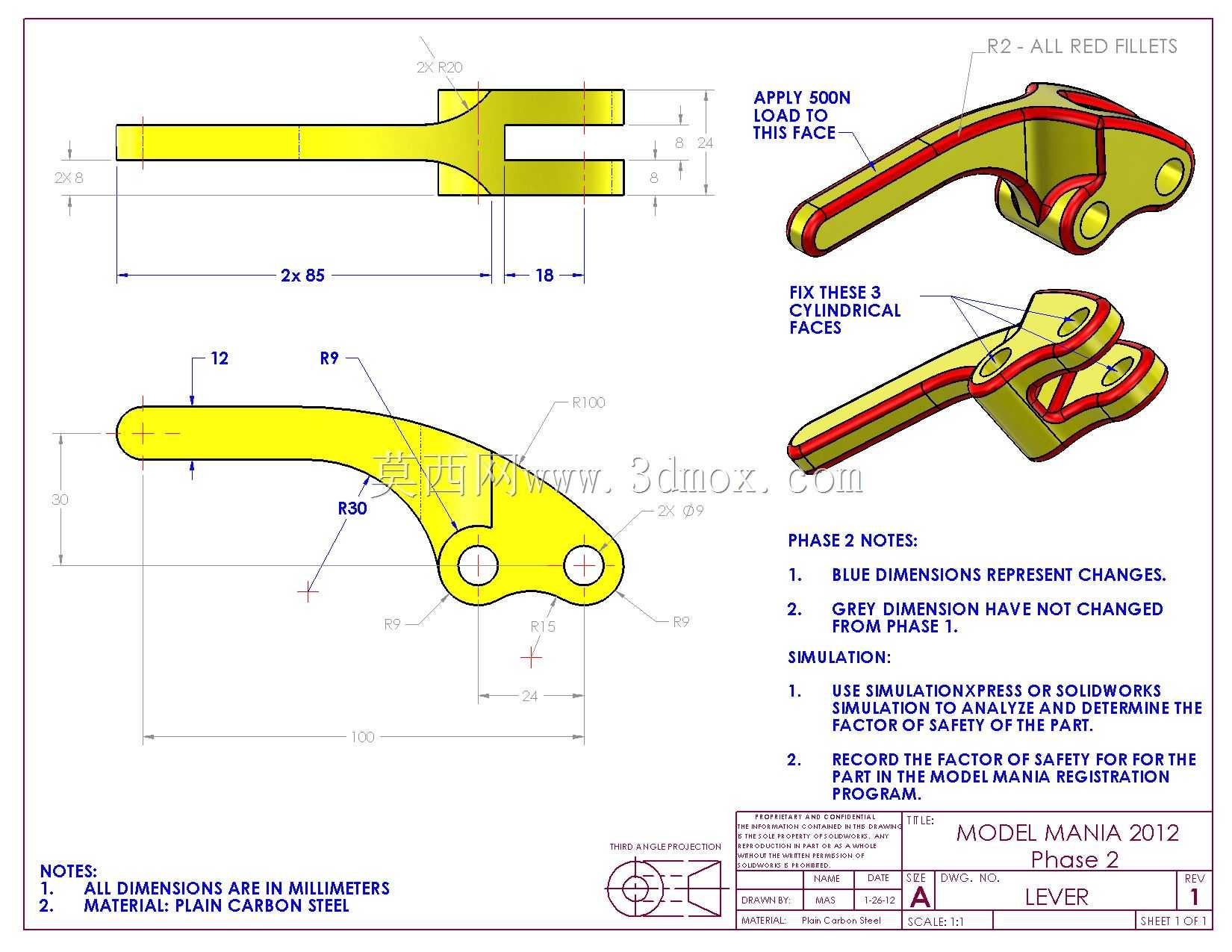

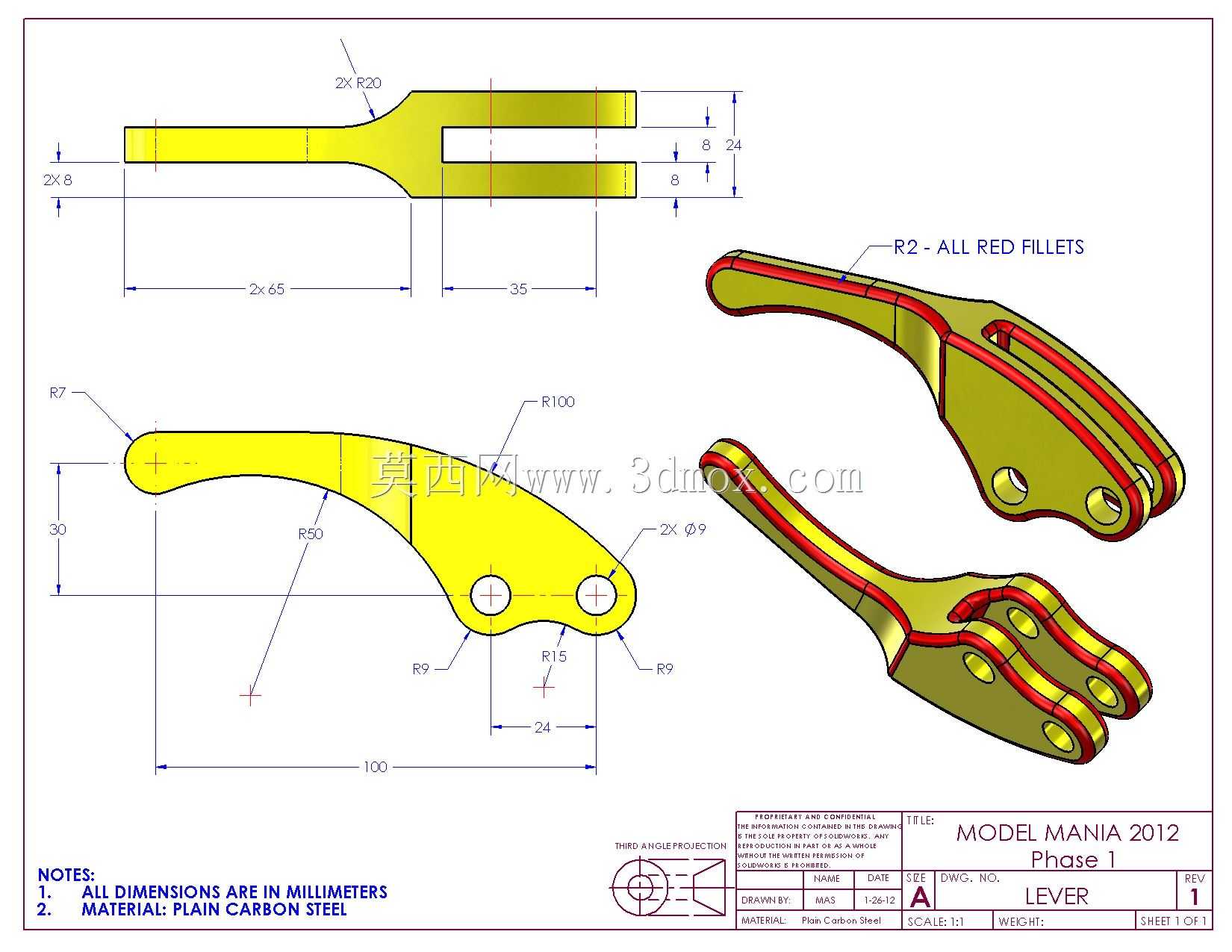

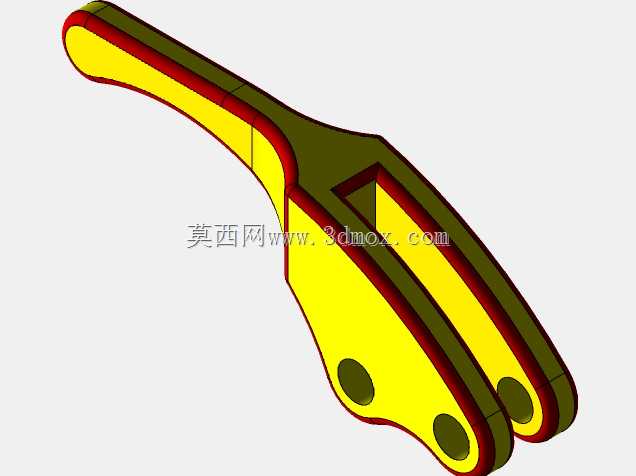

该零件属于手动操纵类杠杆构件，常见于中小型机械设备的手动操作工位，承担力的传导与行程转换功能，比如在小型工装夹具的锁紧机构、通用设备的档位切换组件、手动调节的传动单元中，这类杠杆都是核心的受力执行部件，操作者施加在手柄端的外力，会通过杠杆的力臂比例放大后，传递到末端的执行连接位，完成锁紧、切换、拨动等实际动作。从结构设计来看，零件整体采用变截面长杆形态，手柄端做了贴合手部施力的圆弧过渡，避免应力集中的同时也能优化操作手感，末端采用叉形双孔连接结构，两个同轴安装孔用于铰接固定与动力输出，安装时通过两个圆柱面完成定位约束，限制除绕轴转动外的全部自由度，保证杠杆摆动过程的稳定性。设计阶段对所有棱边做了R2的统一圆角处理，一方面消除加工后的锐边毛刺，避免装配和操作过程中划伤操作人员，另一方面能大幅降低交变载荷下的应力集中系数，提升零件的疲劳寿命。零件的尺寸标注完全遵循机械制图规范，总长方向的安装孔间距为85mm，末端叉形结构的宽度为18mm，杆身的圆弧轮廓分别采用R30、R9、R100的多段圆弧相切拟合，保证外形流畅无拐点，加工时可通过数控铣削一次成型轮廓。材料选用普通碳素钢，兼顾强度与加工成本，适合批量生产。设计过程中需要重点关注受力面的载荷施加逻辑，在指定的手柄端面施加额定载荷后，通过仿真校核零件的安全系数，验证结构强度是否满足使用要求，同时要确认第一阶段到第二阶段的尺寸变更点，蓝色标注的修改尺寸需要严格对应，未变更的灰色尺寸要保持原有公差要求，避免与原有安装位出现干涉。安装边界方面，零件铰接后摆动范围内不能与周边的机架、其他传动构件发生运动干涉，两个安装孔的同轴度公差需要控制在合理范围内，保证铰接转动时无卡滞，受力时不会出现额外的附加弯矩。这类杠杆零件的设计核心是平衡力臂比例、结构强度与操作空间的关系，过长的力臂虽然能获得更大的输出力，但会占用更多的安装空间，也容易在受冲击时出现杆身变形，过短的力臂则会导致操作力过大，影响使用体验，该设计的尺寸比例经过多轮校核，在常规手动操作力范围内就能输出足够的执行端作用力，同时整体结构紧凑，适合在空间有限的设备内部安装使用。
