注塑用带拔模角度几何图案块结构

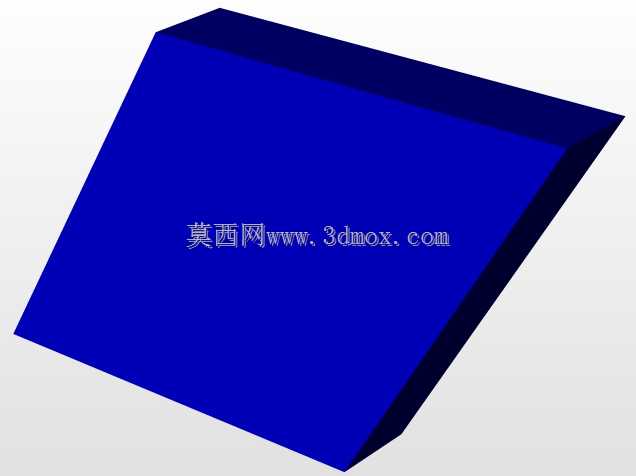

这类带拔模角度的几何图案块，多应用在小型注塑产品的外观面拼接、工装定位衬垫以及教学演示用几何教具场景中，日常做产品结构验证时，也会用这类基础块做装配干涉的快速校验。实际生产中，这类块体因为尺寸偏小，注塑成型时如果不做合理的拔模处理，很容易出现顶出拉伤、粘定模的问题，设计时特意将所有零件的尺寸基准统一，避免多件拼接时出现累计公差超差的情况。从结构设计逻辑来看，块体采用薄型菱形平面结构，边缘做了小角度斜切处理，既满足注塑脱模的角度要求，也能在多块拼接组合时形成自然的拼缝过渡，不会出现尖锐棱边划伤操作人员的情况。实际选型使用时，要注意块体的安装边界，因为整体是薄型片状结构，安装时的承压面要完全贴合块体背面，避免局部悬空导致受压后出现翘曲变形，尤其是用在工装定位场景时，定位销的孔位要设置在块体的受力均衡区域，不能太靠近边缘，防止注塑件边缘出现应力开裂。做三维建模时，这类基础几何块要优先保证拔模角度的一致性，所有侧壁的拔模方向要统一指向脱模方向，不能出现倒扣结构，否则会额外增加模具的抽芯结构，推高制造成本。另外块体的表面是平整的图案承载面，设计时要控制表面的平面度公差，避免后续印刷图案或者做表面处理时出现着色不均、图案偏移的问题。在自动化装配线的上料场景中，这类薄型块体因为外形规则，也可以作为振动盘上料的测试工件，用来验证上料轨道的宽度、挡边高度是否合理，因为其带拔模的侧壁结构，和很多小型注塑外壳的脱模斜度接近，测试得到的上料参数可以直接迁移到同类小型注塑件的上料调试中，不用单独再做测试工件。做装配设计时，这类块体如果是作为外观装饰件使用，要预留0.1mm左右的安装间隙，考虑到注塑件的成型收缩率，避免温度变化时出现热胀冷缩导致的装配顶凸问题。
