8020规格轴流散热风扇三维结构设计

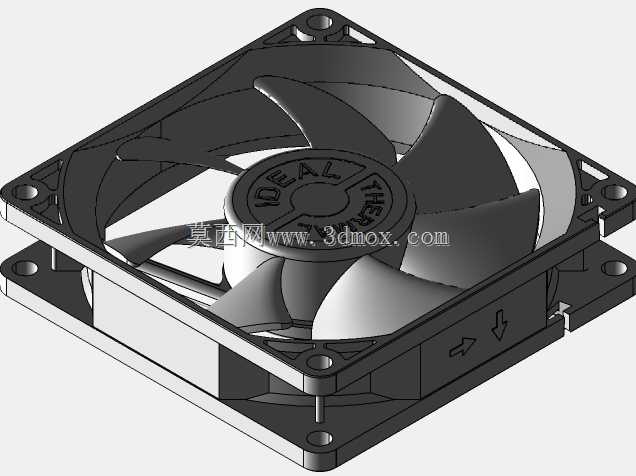

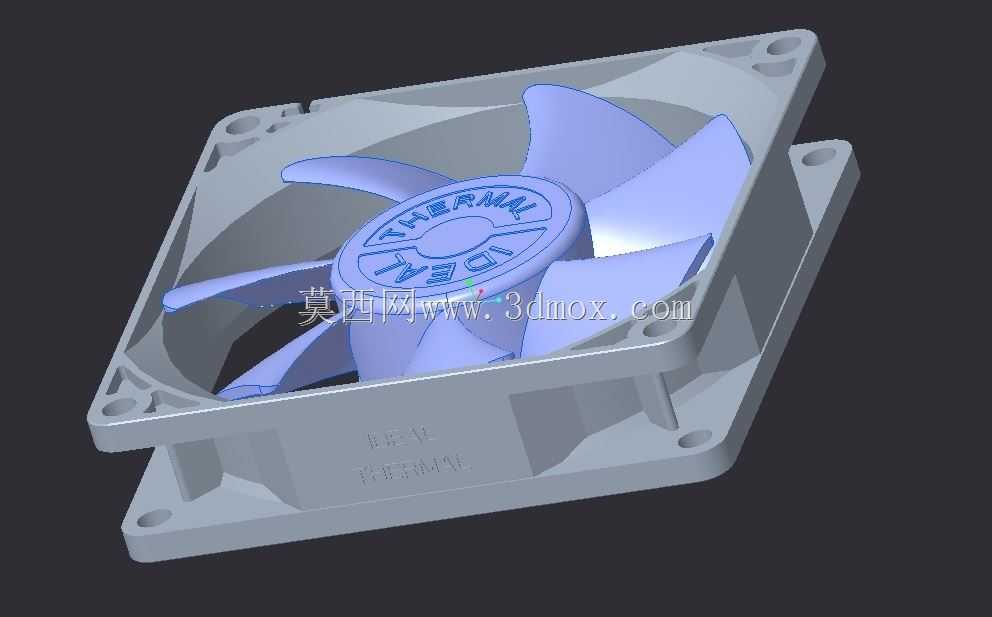

这款80mm边长规格的轴流散热风扇，是电子设备热管理系统中应用极广的风冷组件，日常在工控机箱、通信机柜、PC电源、小型变频器、LED驱动电源等需要主动散热的场景中随处可见，核心作用是通过定向气流带走发热元器件表面堆积的热量，将设备内部工作温度控制在元器件允许的耐受区间内，避免高温引发的性能衰减、寿命折损甚至热击穿故障。从结构设计来看，整体采用方形外框搭配七叶前倾式叶轮的布局，外框四角预留了标准安装孔位，孔位间距匹配行业通用安装规范，安装时可通过自攻螺丝或者减震胶钉直接固定在设备的通风面板或者散热鳍片支架上，20mm的整体厚度能够适配多数紧凑型设备的内部安装空间，不会占用过多的结构排布余量。外框的进风侧做了微倒角导流设计，能够减少进风端的气流紊流损失，降低气流切入时的风噪，出风侧的框边做了贴合安装面的平整处理，安装后可减少框体与安装面之间的漏风，提升风压输出效率。叶轮的叶片曲面经过气动优化，叶根到叶尖的弦长、扭转角呈渐变过渡，能够在相同转速下获得更高的风量输出，同时降低叶片表面的气流分离带来的涡流噪音；轮毂中心做了圆形加强结构，既可以预留品牌标识的模印位置，也能提升叶轮整体的结构强度，避免高速旋转时叶片出现形变抖动。叶轮与外框之间预留了均匀的转动间隙，既保证叶轮转动时不会与框体发生剐蹭，也不会因为间隙过大造成风压泄漏。外框底部的出线槽位置做了圆角过渡，避免走线时割伤线材绝缘层，整体结构完全适配注塑量产的工艺要求，所有加强筋、壁厚都做了均匀化处理，避免注塑生产时出现缩痕、缺胶等缺陷。在实际选型应用中，这类风扇可根据设备的散热需求匹配不同转速的电机，高转速版本可用于高发热密度的密闭机柜散热，低转速版本可用于对噪音要求较高的办公类电子设备散热，安装边界完全兼容行业通用的80mm风扇位，替换性极强，不需要额外修改设备的安装结构即可完成适配。
