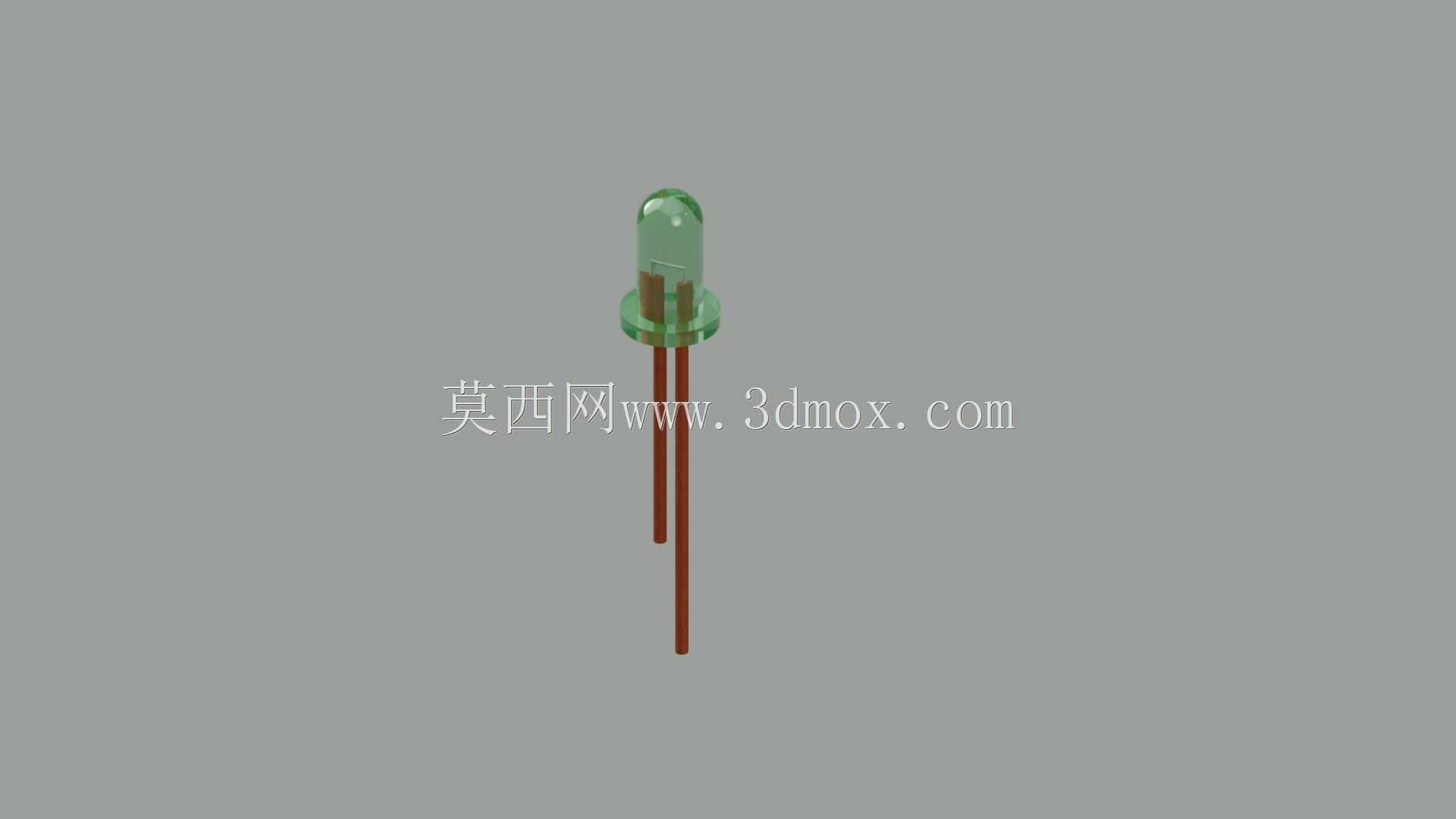

直插式绿色发光二极管电子元件结构

直插式绿色发光二极管是电子电路设计中应用极为广泛的基础指示类器件，在各类工业控制板卡、消费电子主板、仪器仪表操作面板、电源模块状态指示区都能见到这类元件的身影，其核心作用是通过自身发光特性，为操作人员提供设备通电状态、信号触发反馈、故障告警提示等直观的视觉信息，避免操作人员通过复杂的参数读取判断设备运行状态，大幅降低人机交互的识别成本。从结构设计逻辑来看，这类直插LED采用环氧树脂全包封结构，顶部的半球形透镜并非单纯的外形装饰，而是经过光学曲率核算，能够将内部芯片发出的绿色光线进行定向聚拢，调整光线出射角度，既保证正面观察时的亮度足够醒目，又避免光线过度散射导致相邻指示位出现光干扰，适配面板密集排布指示灯的安装场景。封装内部的支架结构一方面承担固定半导体发光芯片的作用，另一方面连接两根平行的金属引脚，引脚采用镀锡铜质基材，既保证焊接时的上锡性能，又具备足够的结构强度，在手工插装或波峰焊工序中不易出现弯折变形。设计这类元件的三维结构时，需要重点把控几个核心尺寸边界：首先是透镜部分的外径与总高度，这部分尺寸直接对应PCB面板上的开孔直径，常规直插绿发绿LED的透镜直径多控制在3mm或5mm规格，对应面板开孔需要预留0.1-0.2mm的装配间隙，避免插装时出现卡滞；其次是两根引脚的中心间距，标准间距为2.54mm，完全匹配通用万用板、PCB标准焊盘的孔位排布，设计时需要严格保证引脚的平行度，避免引脚偏斜导致插装时无法顺利穿过焊盘孔；最后是引脚的有效长度，常规出厂引脚长度控制在20mm左右，既满足波峰焊工序的引脚吃锡深度要求，也方便后期根据PCB安装高度进行剪脚调整。在实际电路装配场景中，这类直插LED需要搭配限流电阻使用，因此在做整机结构布局时，除了预留LED本身的安装空间，还要在引脚周边预留电阻的焊接位置，同时要注意LED的极性区分，长引脚为正极、短引脚为负极，封装本体上的平边缺口对应负极位置，三维建模时需要将这些极性标识做在模型表面，方便结构设计阶段做装配防错校验。不同于贴片式LED，直插封装的LED具备更高的结构强度，能够适应振动幅度较大的工业设备安装场景，引脚与PCB焊盘的结合面积更大，抗拉扯性能更强，在一些需要频繁维护、现场接线复杂的工控设备中，直插绿色LED的选用占比仍然高于贴片型号。建模过程中，透镜部分的半透明材质特性需要准确还原，环氧树脂封装的透光率、内部芯片的位置、引脚的金属质感都要和实物匹配，这样在做整机数字样机评审时，能够直观模拟指示灯点亮后的视觉效果，提前排查面板开孔位置偏移、指示灯被结构件遮挡等装配问题，减少后期打样整改的次数。
