街机CNC转接用PacDrive电路板结构

项目分类:3D模型 发布时间:2021-08-28 ID:250584
  • 街机CNC转接用PacDrive电路板结构
  • 街机CNC转接用PacDrive电路板结构
  • 街机CNC转接用PacDrive电路板结构
  • 街机CNC转接用PacDrive电路板结构

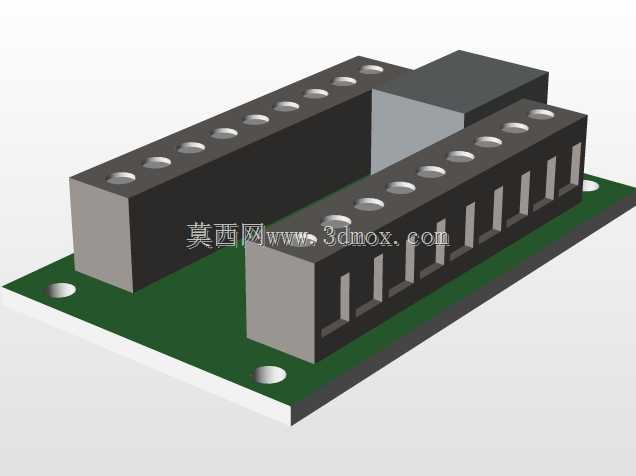

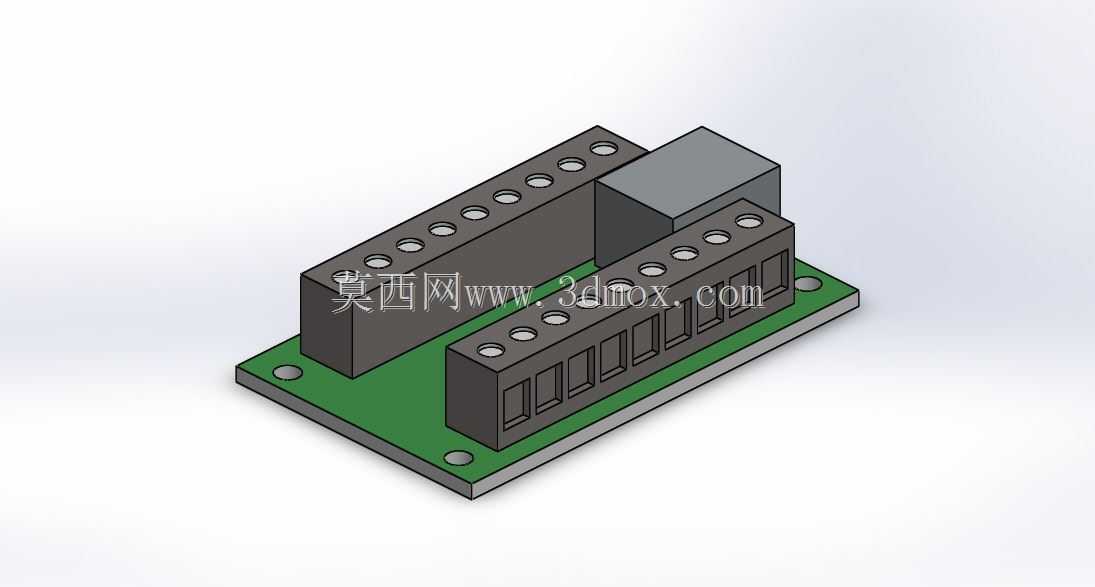

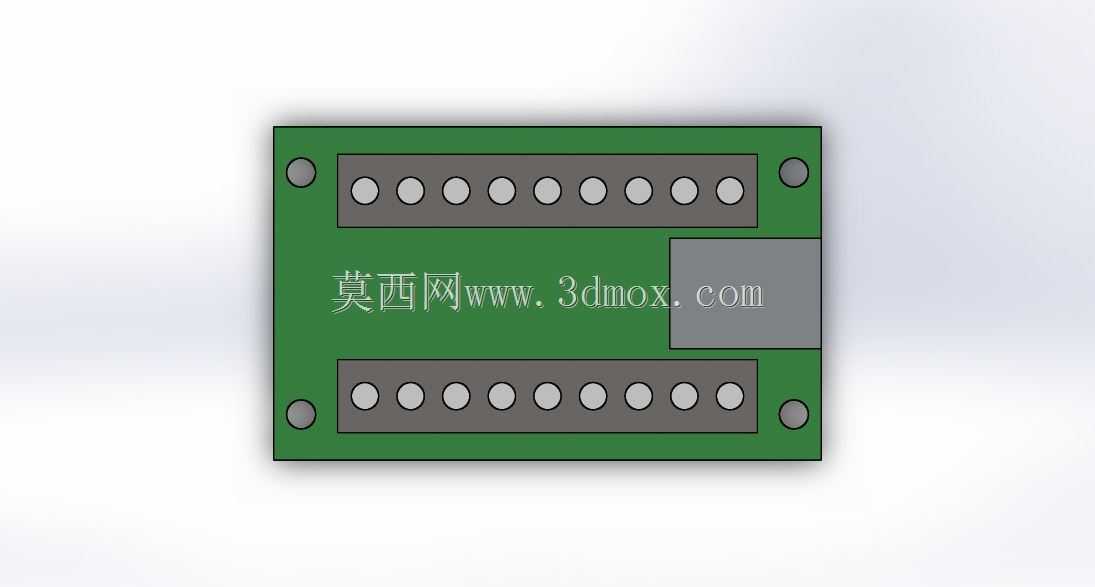

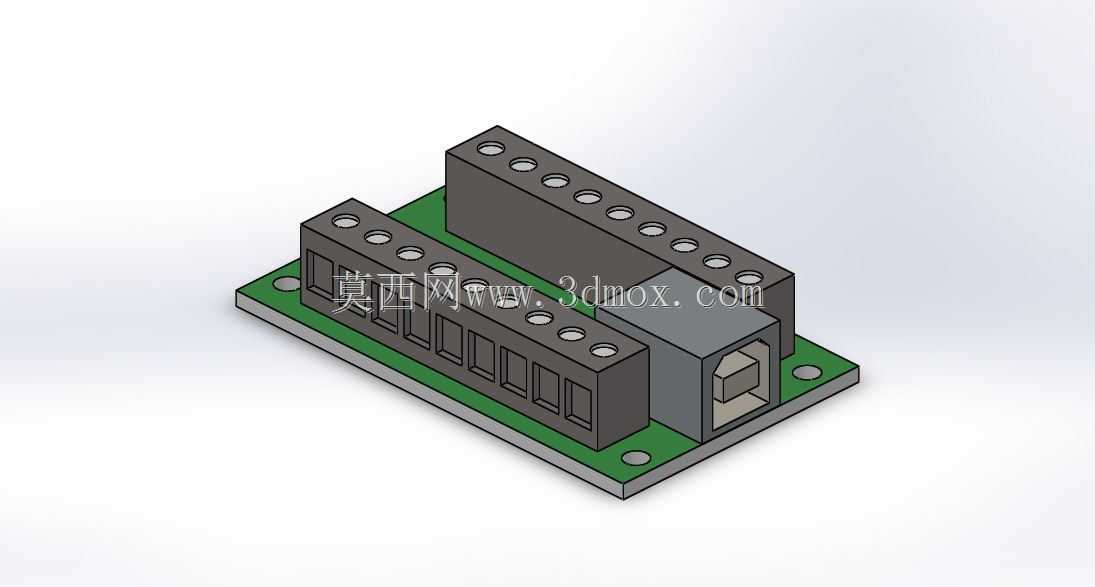

这款PacDrive电路板结构,最初的应用场景覆盖两类工程需求,一类是街机控制架构里的信号输出板,用来承载操作指令到执行端的信号中转,另一类是小型桌面CNC设备里PC端与运动控制单元的非关键信号链路转接,不用承担高速脉冲或者大电流负载的传输,只负责常规开关量、状态指示类信号的通路连接。从实际用途来看,它不需要做复杂的信号处理,核心作用是把分散的接线点位整合到统一的板载端子上,减少设备内部飞线数量,降低接线错误概率,不管是街机框体组装还是小型CNC的电控搭建,都能通过这块板把零散的接线梳理规整,后期排查线路故障时也能顺着端子点位逐一检测,不用在杂乱的线束里找对应线序。产品的功能特性设计得非常务实,板载两排立式接线端子,每排端子预留了足够的接线位,能同时接入多路输入输出信号,端子旁预留的标识位可以在组装时手动标注线号,避免接错点位;PCB基板采用常规绿油工艺,四个角预留了固定安装孔,不需要额外做复杂的安装支架,直接用铜柱或者螺丝就能固定在设备的电控安装平面上,板上额外预留的方块状元件位,可以根据实际使用需求加装信号指示灯或者简单的保护元件,不用重新改版就能适配不同的接线需求。设计思路上完全围绕实用优先的原则,没有做多余的造型或者冗余结构,所有元件布局都顺着接线走向排布,端子的朝向统一朝向板边,接线时不用弯折线缆就能顺利插入端子压接口,板上的走线宽度完全匹配所承载的小电流信号传输需求,不用考虑大电流带来的线宽冗余,整体板型做成长方形,刚好能适配街机框体内预留的狭小安装空间,也能塞进小型CNC电控箱的边角空位,不会占用核心控制板的安装位置。外形尺寸上整体板长和板宽的比例适配常规端子的排布长度,安装孔的孔距按照通用小型PCB的安装标准设定,能兼容市面上常见的电控安装板孔位,安装边界预留了足够的安全距离,板边距离设备金属壳体的间隙满足低压信号板的绝缘要求,端子顶部距离板基的高度也控制在常规元件高度范围内,不会和上方的盖板或者其他元件产生干涉,组装时不用额外调整周边元件的位置就能直接固定。
