带轴承安装结构的灯丝线轴支撑组件

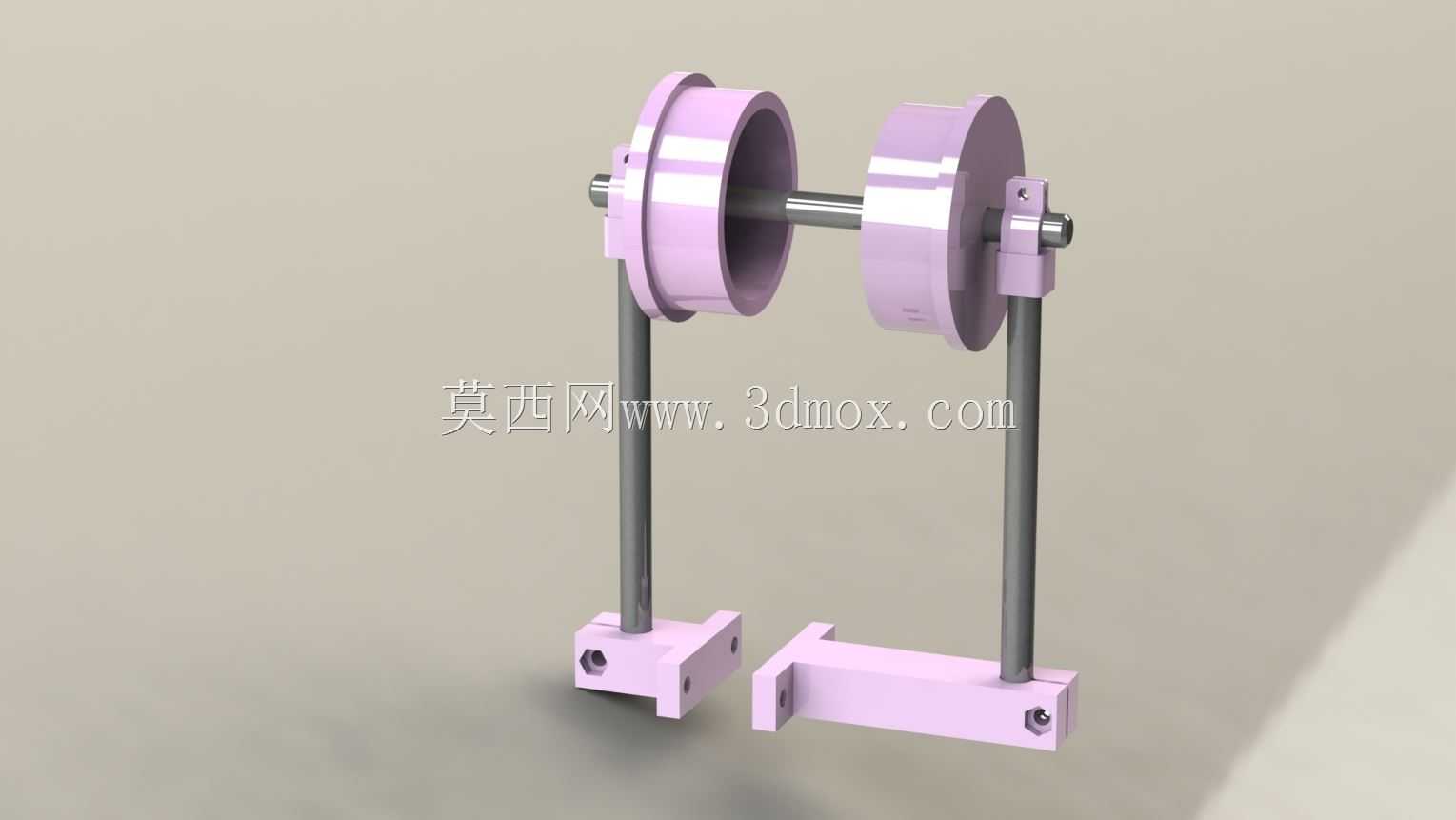

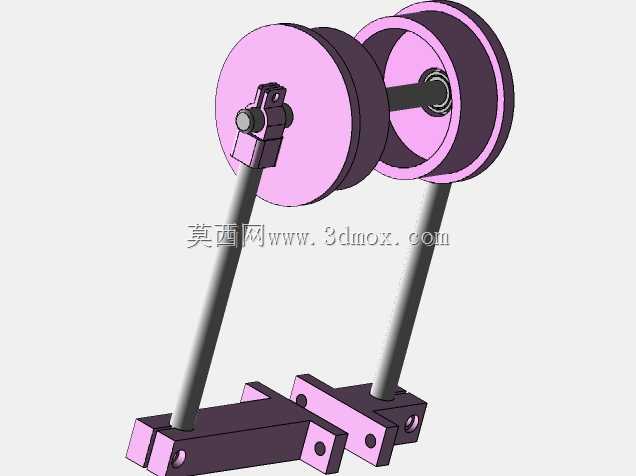

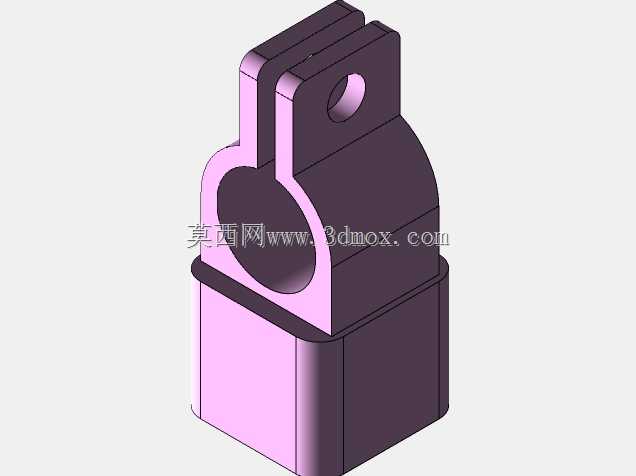

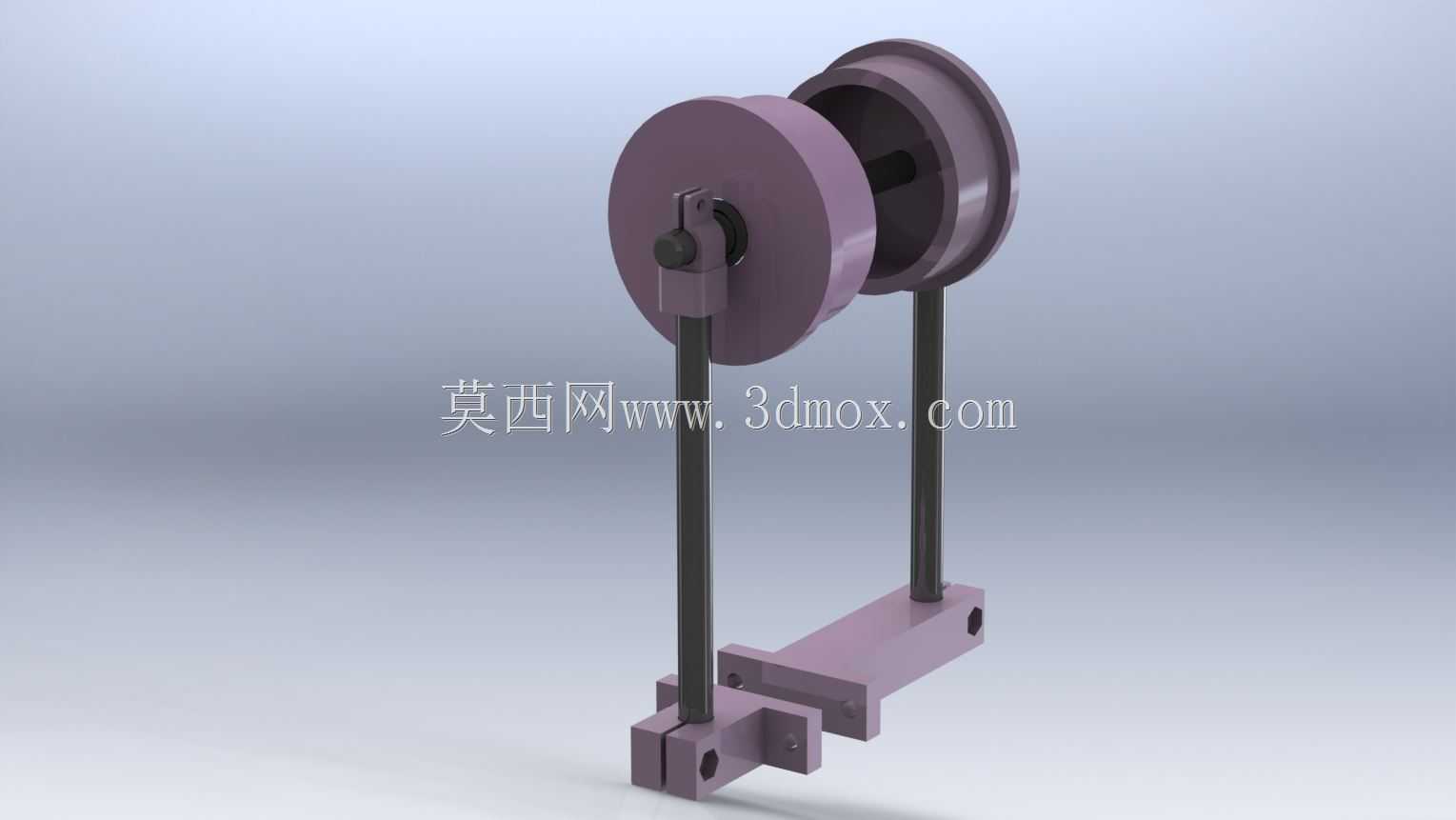

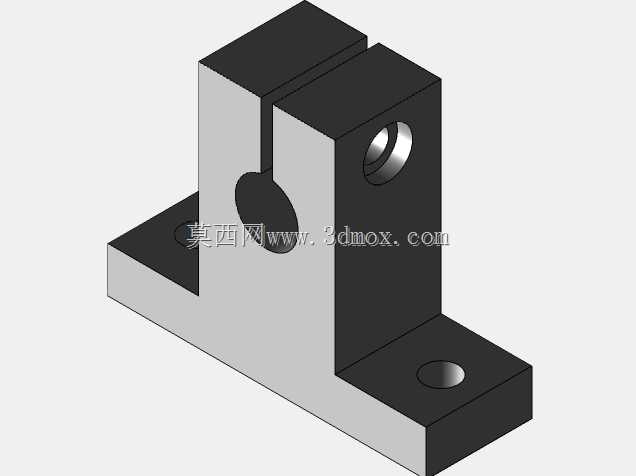

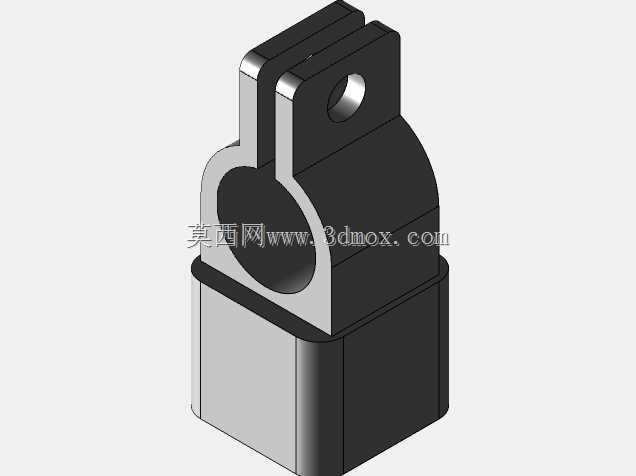

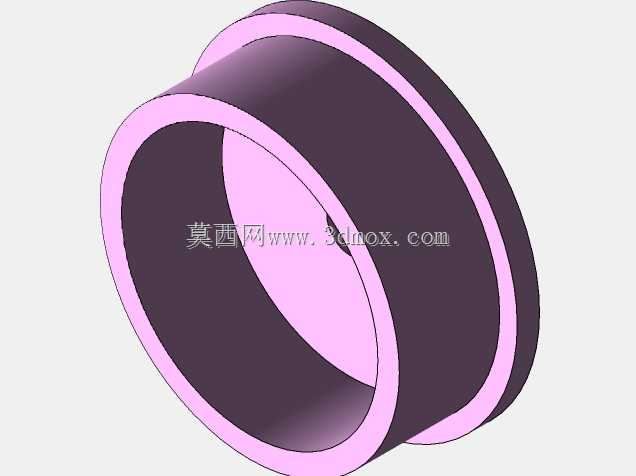

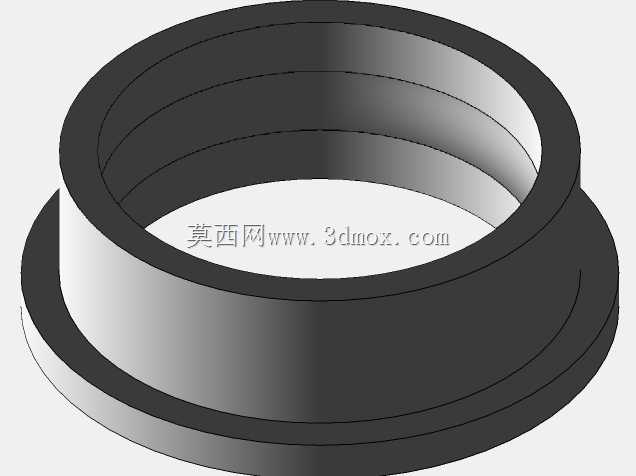

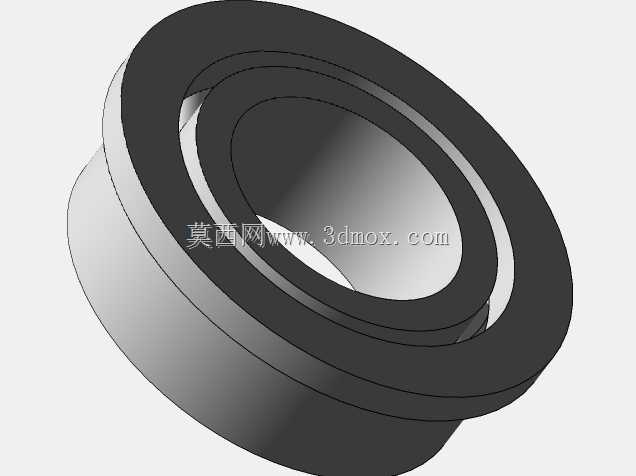

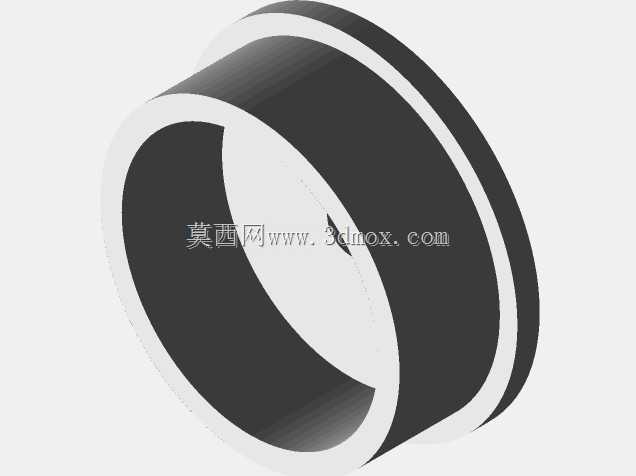

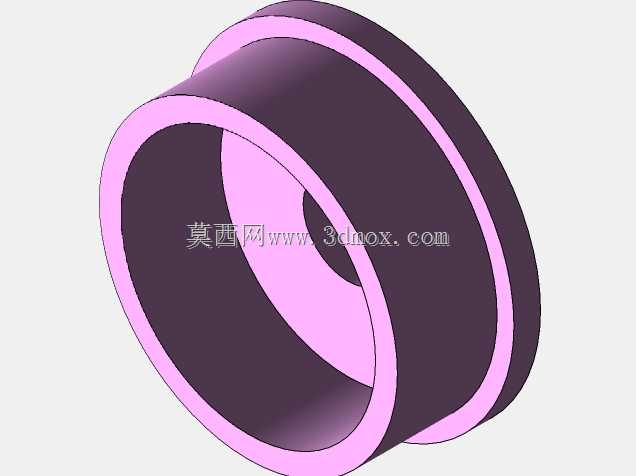

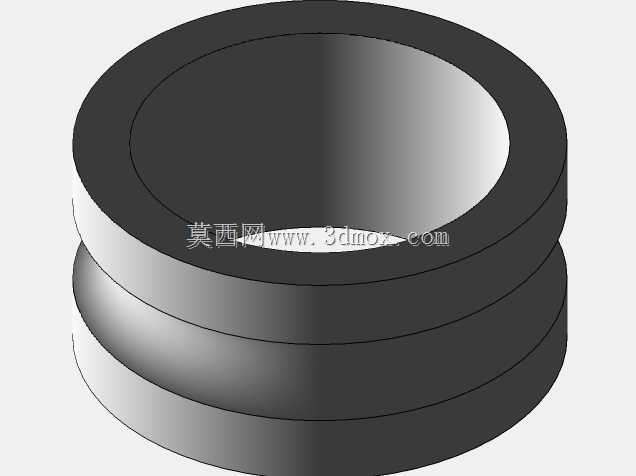

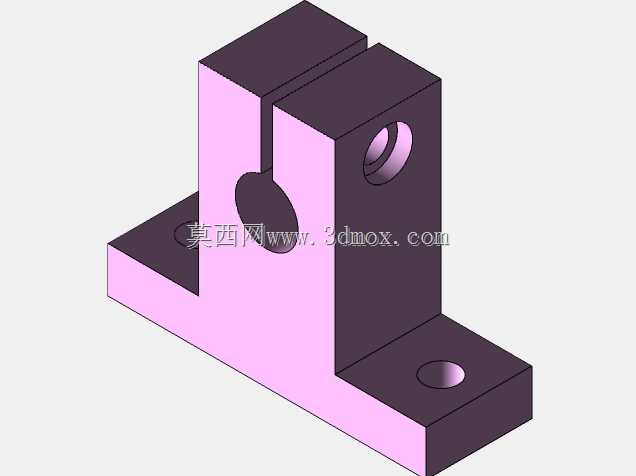

这套支撑组件主要应用在灯丝生产、细径线材绕制工序的放卷工位，适配1.75mm规格灯丝的放卷作业，整套组件额定承载对应线轴重量为1.0kg，核心作用是为绕制过程中的灯丝提供稳定的转动支撑，避免放卷过程中线轴窜动、卡滞导致的线材拉细、断丝问题。从结构设计逻辑来看，组件采用双立柱支撑布局，底部设置两个独立的L型安装座，安装座上预留了沉头固定孔，可直接通过螺栓锁紧在设备台面板上，安装座的固定孔位预留了一定的调节余量，能够适配不同安装基面的孔位偏差，降低现场装配的对位难度。两根垂直布置的支撑立柱采用圆钢材质加工，表面做防锈处理，立柱与底部安装座采用过盈配合加顶丝锁紧的固定方式，保证支撑刚性，避免放卷过程中立柱出现晃动。上部的转动支撑部分集成了轴承安装位，线轴的穿轴直接架设在两端的轴承内圈上，相比无轴承的滑动支撑结构，转动阻力降低60%以上，能够适配低张力灯丝的放卷需求，不会因为转动阻力过大拉扯线材导致线径不均。线轴的限位结构采用轴端卡簧配合挡片的设计，穿轴两端加工有卡簧槽，装配时将线轴穿入支撑轴后，套入限位挡片再卡入轴用卡簧即可完成线轴的轴向固定，拆卸更换线轴时只需要取下卡簧就能抽出支撑轴，换型操作耗时不超过30秒，适配批量生产过程中频繁换料的作业需求。从安装边界尺寸来看，两个底部安装座的中心距可根据线轴宽度做适配调整，支撑立柱的高度设计预留了足够的线轴转动空间，线轴转动过程中不会与底部安装面、设备台板发生干涉，两端的轴承座采用剖分式压紧结构，轴承磨损后只需要松开轴承座的压紧螺丝就能快速更换轴承，不需要整体拆解支撑结构，降低后期维护成本。实际应用场景中，这套组件除了灯丝放卷外，也可适配同等重量规格的细金属丝、纤维丝等线材的放卷支撑，结构上没有复杂的异形曲面，所有零部件都采用常规机械加工工艺即可制作，加工精度要求集中在轴承安装位的同轴度上，两端轴承孔的同轴度控制在0.02mm以内就能保证转动顺畅，不会出现卡滞问题。
