双孔连接传动连杆结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250604
  • 双孔连接传动连杆结构设计
  • 双孔连接传动连杆结构设计

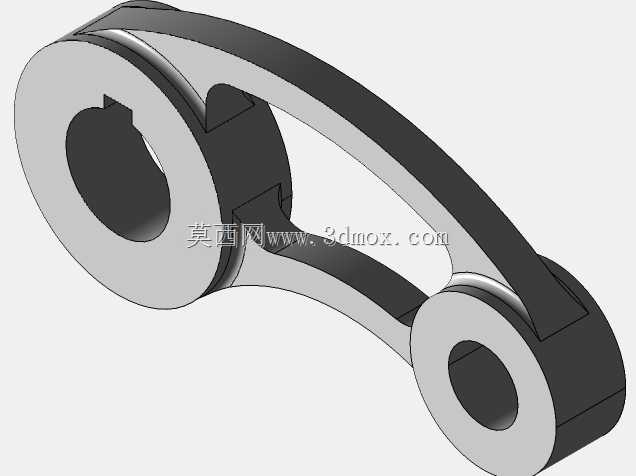

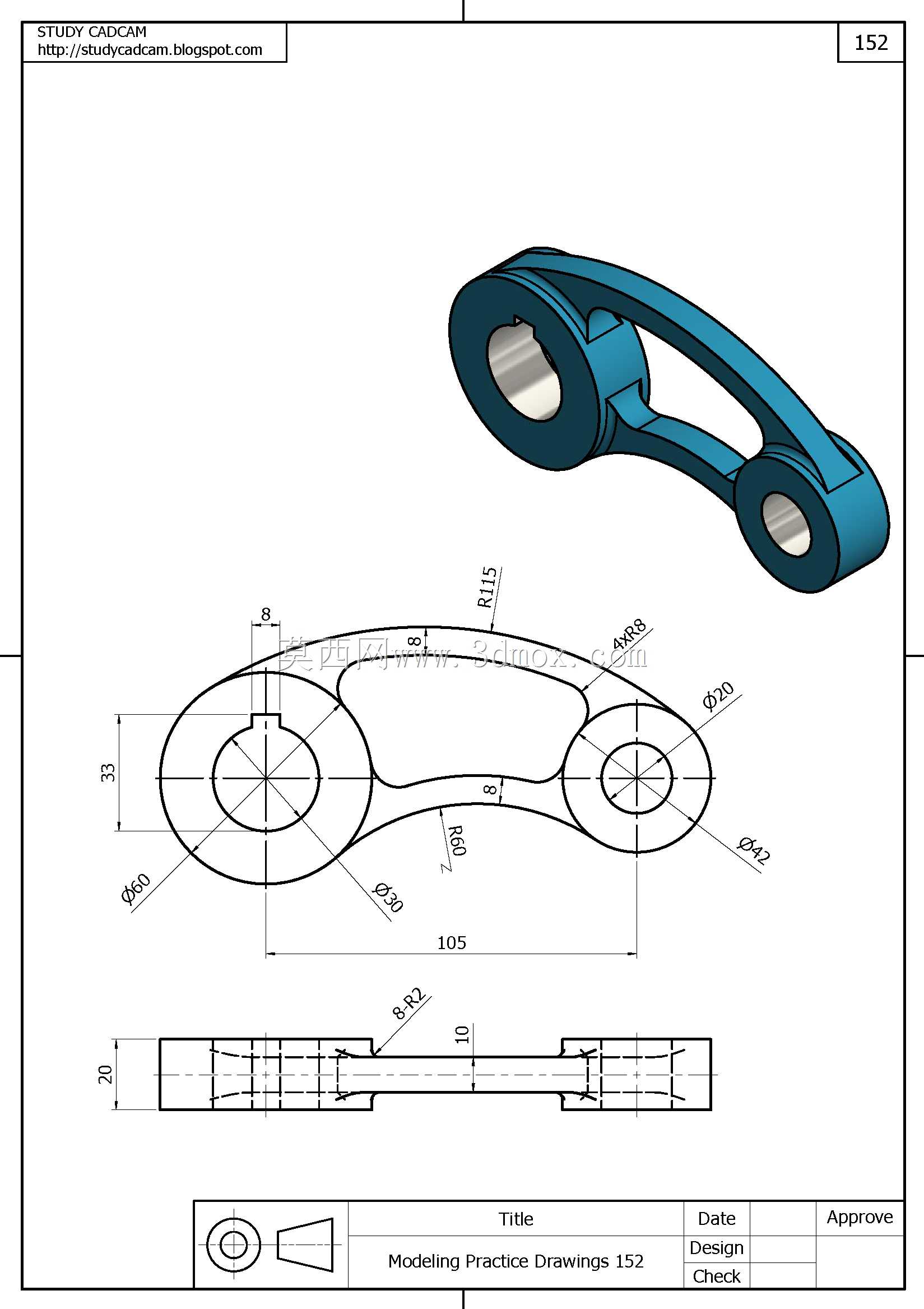

这类双端带孔的连杆构件,在轻工输送设备、小型内燃机配气机构、工装夹具联动结构中都有广泛应用场景,核心作用是在两个存在相对摆动或定距传动的部件之间传递动力与运动约束,避免传动过程中出现侧向滑移或力矩损耗。从结构设计逻辑来看,大端内孔设计有键槽结构,是为了和配套的传动轴通过平键实现周向固定,能够传递额定的扭转力矩,避免轴与孔之间出现相对转动导致的传动失效;小端为光滑通孔,主要用于和销轴类零件配合,实现铰接式摆动连接,适配安装后连杆往复摆动的运动需求。杆身采用弧形过渡的变截面设计,并非单纯为了外形美观,而是在有限的安装空间内,通过拓扑优化去除非受力区域的冗余材料,在保证整体抗弯、抗扭强度满足载荷要求的前提下,尽可能降低构件自身重量,减少传动过程中的惯性负载,提升整套传动机构的响应速度。设计过程中需要重点把控两个安装孔的中心距公差,这一尺寸直接决定了传动机构的行程精度,若中心距偏差超出允许范围,会导致整套机构出现卡滞、运动干涉甚至过载损坏的问题;同时大端键槽的对称度、两个孔的轴线平行度也需要严格控制形位公差,避免安装后出现附加弯矩,加速配合面的磨损。安装边界方面,大端孔的配合公差一般选用过渡配合,保证和传动轴装配后无明显径向窜动,小端孔和销轴选用间隙配合,预留合理的摆动间隙同时避免间隙过大导致的传动冲击;杆身外侧的弧形轮廓需要和周边运动部件预留足够的安全间隙,避免机构运行过程中出现剐蹭干涉。这类零件一般采用45号钢或铝合金作为毛坯材料,根据载荷等级选择调质或表面氧化处理工艺,机加工过程中需要一次装夹完成两个孔的精加工,保证形位公差符合设计要求,装配前需要去除所有加工毛刺,对配合面进行润滑处理,降低铰接位置的运行磨损,延长构件的实际使用寿命。
