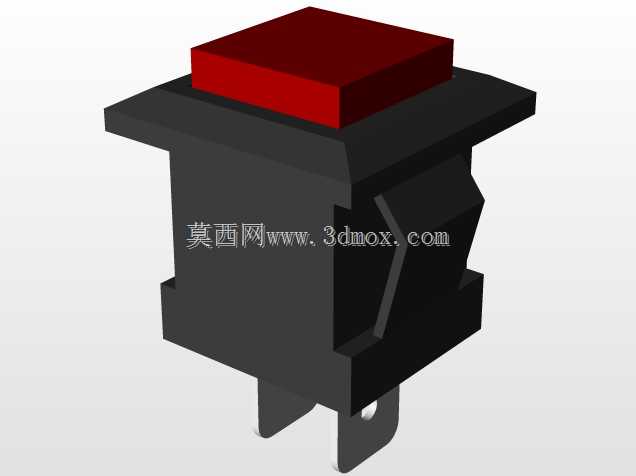

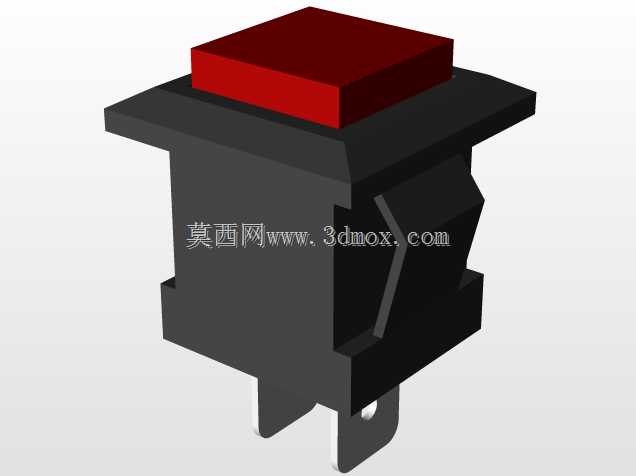

14x14规格方形卡装式红色按钮结构

这款14x14规格的方形按钮，是电气控制回路里最常见的指令输入元件之一，日常在小型控制柜面板、手持操作盒、测试治具台、小型机电设备操作面都能见到同规格产品的身影，主要承担回路通断指令发送、功能切换触发、启停信号输入的作用，属于低压控制领域的基础操作元件。从结构设计来看，这款按钮采用卡装式固定结构，主体基座为黑色绝缘材质，顶部操作帽为醒目的红色，红色配色在工业场景里通常对应停止、急停类触发功能，也可根据实际使用场景更换其他配色帽体适配不同功能定义。安装边界上，这款按钮适配14x14毫米的方形面板开孔，卡装结构无需额外螺母锁紧，直接将基座推入开好的对应尺寸方孔即可完成面板固定，安装效率远高于传统螺纹锁紧式按钮，适合批量组装的小型设备使用，基座下方自带插片式接线引脚，可直接插接对应规格的接插件，无需螺丝拧线，进一步提升装配效率。设计思路上，这款按钮的操作帽做了略大于基座安装位的方形凸边，既可以在按压时提供足够的操作接触面积，避免操作时打滑，也能在安装后遮挡面板开孔边缘的毛刺与缝隙，提升面板整体的整洁度；基座侧面做了弹性卡爪结构，推入面板开孔后卡爪自动弹开卡紧面板背面，可适配1到2毫米厚度的常见面板材质，无论是冷轧钢板喷塑面板、亚克力面板还是ABS塑料面板都能可靠固定，不会出现松脱晃动的情况。实际使用中，这类按钮的操作行程较短，按压力度适中，自带复位结构，按压触发后松开即可自动回弹复位，适合频繁点动操作的场景，比如测试工位的触发按钮、小型设备的点动控制按钮、信号确认按钮等场景都能适配。结构建模时还原了按钮的实际装配间隙，卡爪的弹性形变空间、操作帽的活动行程、接线引脚的尺寸位置都按照实际实物比例还原，可直接用于面板开孔设计校核、装配干涉检查，也可用于设备操作面板的三维布局演示，避免设计阶段出现开孔尺寸不匹配、安装位置干涉、操作空间不足的问题。这类小尺寸方形按钮相比圆形按钮，在密集排布的面板上可以更充分利用面板空间，相同面积的面板上可以排布更多的操作按钮，适合按键数量较多的小型控制终端使用，同时方形的外观也更契合现代工业设备的方正设计风格，视觉上更整齐统一。
