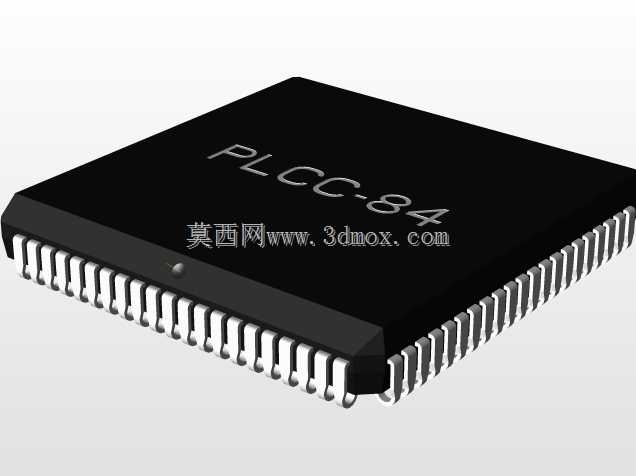

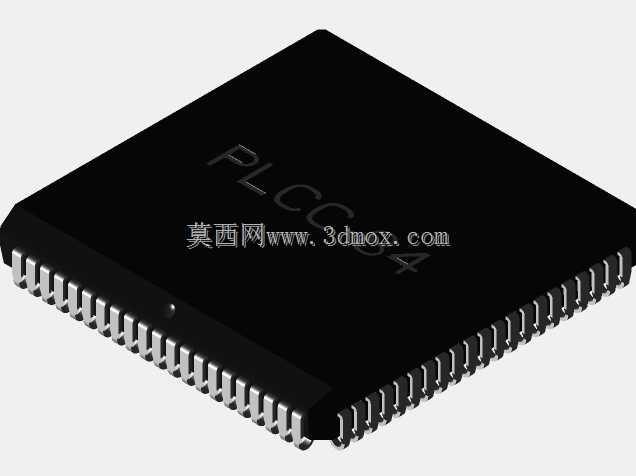

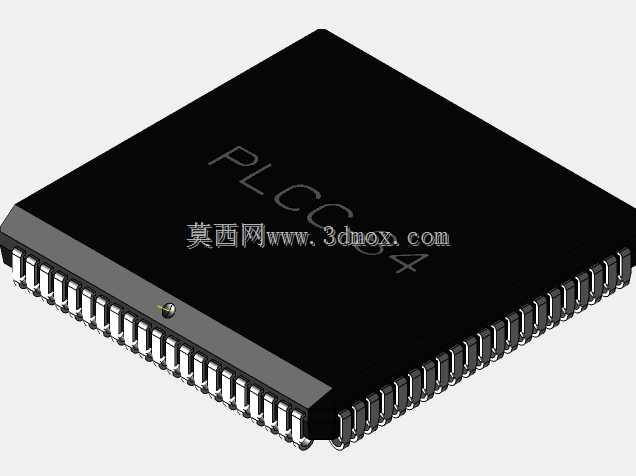

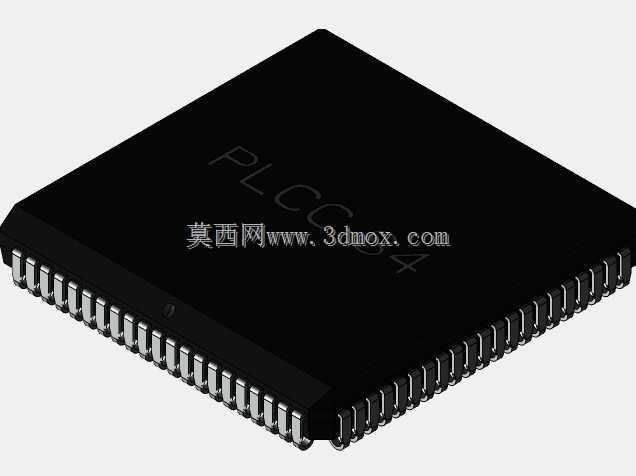

PLCC84表贴封装芯片三维结构设计

在工业控制板卡、嵌入式智能设备、通讯终端主板的PCB设计环节中，PLCC封装芯片的三维结构建模是板级布局、装配干涉校验、生产工艺模拟的核心参考要素，本次建模的84引脚表贴型PLCC器件，完全贴合实际量产器件的物理结构特征，可直接导入各类三维PCB设计软件完成整机结构的协同校验。该类封装芯片多用于存储逻辑、微控制单元、接口转换类集成电路的承载，相比直插DIP封装，表贴PLCC的引脚采用J型向内弯折结构，焊接时贴附于PCB板表面焊盘，无需在基板上开设贯通安装孔，能大幅压缩板件占用面积，同时具备更优的高频信号传输特性，适配波峰焊、回流焊等主流SMT生产工艺。建模过程中优先还原了器件的安装边界约束，整体封装外廓尺寸为29.41mm×29.41mm，引脚中心间距严格遵循1.27mm的行业通用标准，引脚共面度公差控制在量产器件的常规范围内，可直接用于模拟SMT贴装过程中的吸嘴取件高度、焊盘对位精度校验，避免设计阶段出现器件与周边结构件、接插件、散热片的空间干涉问题。从结构设计逻辑来看，封装主体采用黑色环氧塑封实体建模，表面预留了丝印标识的平面区域，四周J型引脚按84引脚的排布规则均匀分布于封装四侧，每侧引脚数量一致，引脚弯折弧度、引脚末端与封装本体的相对位置完全匹配实际器件的成型尺寸，建模时特意区分了塑封本体与金属引脚的材质边界，可支持后续的结构受力仿真、热分布模拟等扩展应用场景。在实际工程应用中，该类三维模型可帮助结构工程师在PCB投板前完成全板的装配模拟，验证机箱内部器件与外壳、加强筋、走线槽的安全距离，也可用于SMT产线的贴装程序离线调试，提前预判吸嘴选型、飞达送料位置的适配性，减少试产阶段的物理样机调试成本。相比二维封装库，三维结构模型能更直观地呈现器件的立体高度、引脚形态，对于高密度排布的工控主板、多板层叠的通讯设备而言，能有效规避因二维尺寸标注疏漏导致的装配干涉问题，尤其是在板卡需要加装散热片、屏蔽罩的场景下，精准的封装三维数据可直接作为散热结构设计的尺寸依据，确保散热结构与芯片表面贴合紧密，同时不触碰周边引脚与其他贴片元件。建模过程中未对器件内部的晶圆、键合线等不可见结构做冗余建模，所有可见外部结构均严格对应量产器件的实测尺寸，既保证了模型在结构校验场景下的精度，也控制了模型的整体数据量，不会造成PCB设计软件的运行卡顿，适配各类主流结构设计软件的导入使用需求。
