15针板对板连接器组件结构设计

这款15针连接器组件主要应用在工业控制板卡、伺服驱动模块、小型化工控设备内部的板间信号传输场景，在紧凑排布的PCB板之间实现低压控制信号、小功率供电回路的稳定连通，替代传统飞线焊接的连接方式，大幅提升设备组装效率与后期维护的便捷性，在批量生产的工控产品、智能仪表内部应用十分广泛。

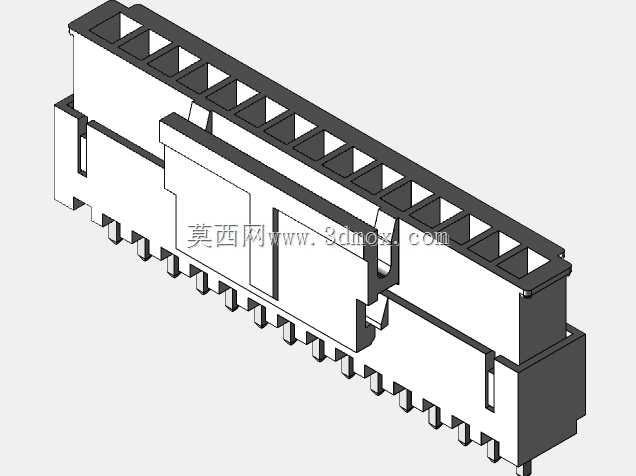

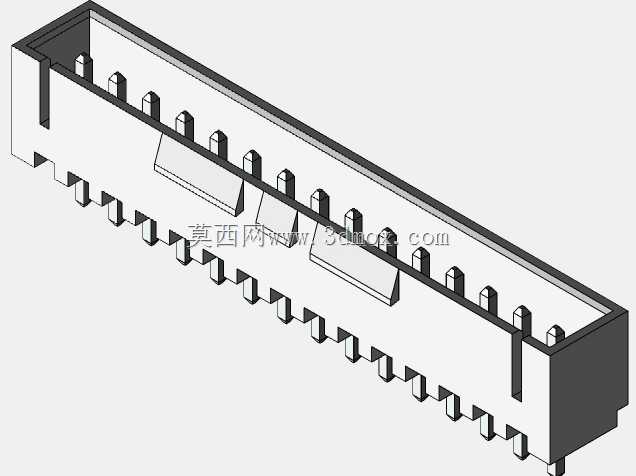

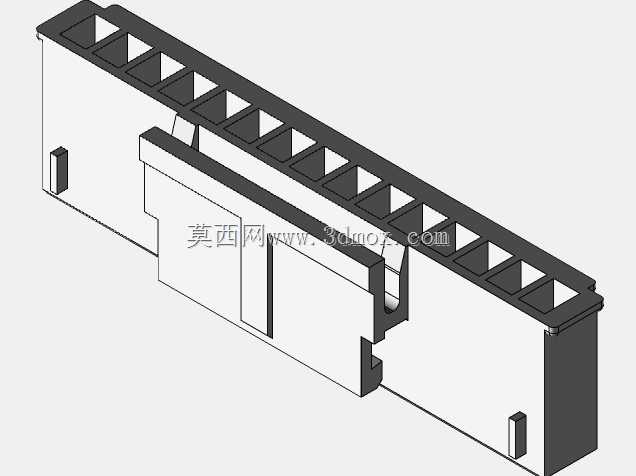

从结构设计思路来看，该组件采用公母对插的分体式结构，公端与母端分别适配不同PCB板的焊盘布局，插针采用等间距排布，适配2.5mm标准焊盘网格，针脚长度兼顾焊接可靠性与板间预留间隙，插合后公端插针完全进入母端弹性接触腔，避免外力拉扯导致的针脚变形、接触不良问题。外壳采用带导向滑槽的卡扣式设计，插合过程中两侧的导向筋先完成对位，避免斜插导致的针脚弯折，插合到位后侧边的弹性卡扣自动卡合，提供足够的保持力，应对设备运行过程中的轻微振动场景，防止连接松脱。

外形尺寸方面，组件整体呈长条形结构，宽度方向控制在12mm以内，长度随针数适配15针的排布需求，高度方向在插合状态下仅8mm，适配板间间距10mm以内的紧凑安装场景，不会占用过多板上空间，周边不需要预留过大的避让区域。安装边界上，针脚采用直插式设计，适配标准波峰焊工艺，焊盘尺寸按照行业通用标准设计，不需要额外定制特殊焊盘，外壳两侧预留的定位柱与PCB上的定位孔配合，焊接前可以先完成组件预固定，避免焊接过程中组件偏移导致的针脚虚焊、连焊问题。

功能特性上，母端接触件采用弹性铜材结构，接触电阻低，多次插拔后仍能保持稳定的接触压力，适配设备生产调试、后期维护过程中的多次插拔需求，外壳采用耐高温绝缘材质，过波峰焊时不会发生形变、融化，绝缘性能满足低压工控场景的耐压要求，相邻针脚之间的绝缘筋条有效避免焊锡连桥、针脚间短路的问题。在实际选型应用中，该款连接器可以直接替换同针数同间距的同类型标准连接器，不需要修改PCB板的布局设计，适配多数小型化工控设备的板间连接需求，在结构设计时充分考虑了量产组装的工艺性，所有棱角均做了脱模斜度处理，适合注塑批量生产，插针与塑胶外壳的配合采用过盈压装结构，组装工序简单，不需要额外的点胶固定工序，有效控制生产制造成本。
