四销5mm节距THT卧式针座连接器结构

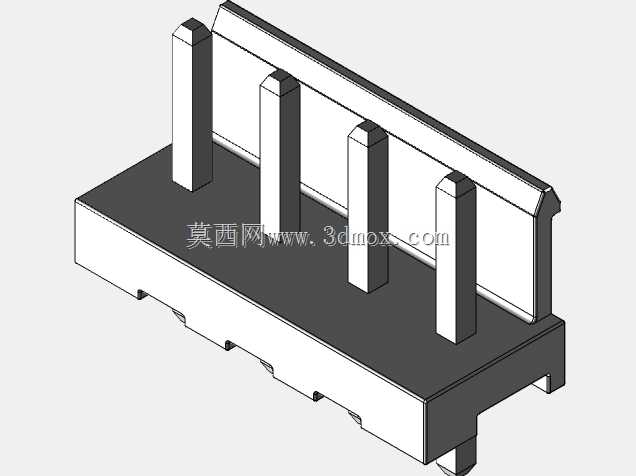

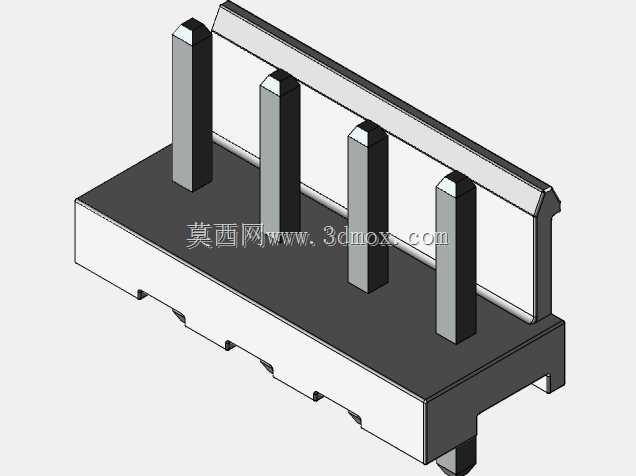

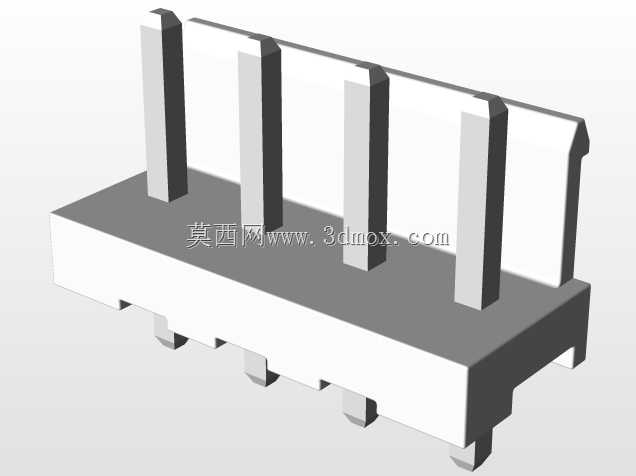

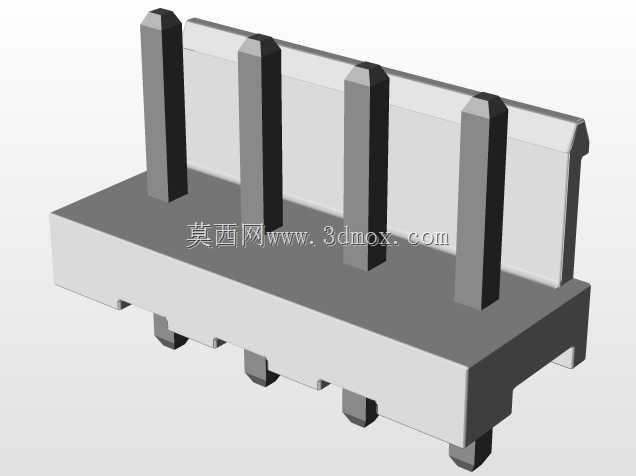

该针座属于板对线直插式连接部件，主要应用在消费类电子、工控控制板、小型电源模块的PCB板端连接场景，用来实现板内电路与外部线束的可靠导通，是低压信号回路、小电流供电回路中常用的板端连接载体。从实际使用场景来看，这类针座常搭配对应规格的胶壳端子使用，在波峰焊工序前通过治具定位插装在PCB对应焊盘孔位，过炉后焊锡填充针脚与焊盘的间隙，实现机械固定与电气导通，相比贴片式连接器，THT封装的针座抗拉扯能力更强，适合需要频繁插拔线束、或者线束存在一定外力拉扯的装配场景，比如小型家电控制板、工控IO扩展板、电源输出端的接线位置。从结构设计来看，该针座采用4根方形导通插针，插针根部嵌入绝缘基座内部，基座采用耐高温工程塑料材质，能够承受波峰焊过程中的高温冲击，不会出现基座变形、插针偏移的问题；插针顶部做了导向倒角处理，方便对接胶壳时的对位插入，降低装配过程中插针弯折、对位不准的不良率；基座后侧设置了挡墙结构，一方面可以在插装过程中限制针座插入PCB的深度，保证焊脚露出PCB背面的长度一致，避免过炉时焊锡上溢到插针对接端，另一方面挡墙可以增加基座整体的结构强度，减少插针受侧向力时出现的基座开裂问题。尺寸边界上，该针座相邻插针中心距为5mm，整体基座长度20mm，宽度8.5mm，基座总高度9.4mm，设计选型时需要注意PCB上对应的焊盘孔位需匹配插针截面尺寸，焊盘间距严格按照5mm节距排布，同时在PCB布局时需要在针座对接侧预留不小于10mm的线束插拔操作空间，避免周边过高元件干涉胶壳的插拔操作；基座底部设置了定位凸点，对应PCB上的定位孔，过炉前可以提前预固定针座位置，减少过炉过程中针座出现的偏移、浮高问题。从建模逻辑来看，该模型还原了针座的实际装配干涉边界，插针的伸出长度、基座的倒角细节、底部定位凸点的位置都按照实际量产尺寸还原，结构设计人员在进行PCB布局、整机结构干涉检查时，可以直接调用该模型进行装配验证，不需要额外测量实物尺寸调整模型参数，能够有效减少结构评审阶段的干涉问题，缩短产品开发的迭代周期。这类针座的绝缘基座采用阻燃等级符合UL94-V0的材质，插针表面做镀锡处理，既可以提升焊接时的焊锡浸润性，也能避免长期使用过程中插针氧化导致的接触电阻升高问题，在额定电流3A、交流电压250V以下的回路中可以长期稳定工作，适配22-26AWG规格的压接端子，是低压电控回路中通用性较强的板端连接部件。
