带移动底盘的立式升降作业机械装置

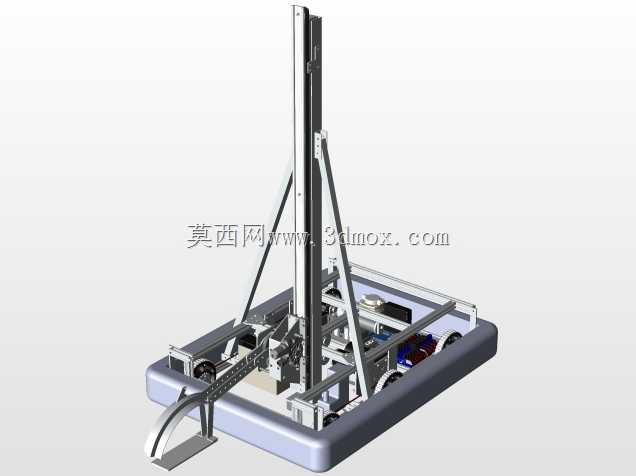

这套带轮式移动底盘的立式升降作业装置，最初面向竞技类工程任务场景设计，可在平整硬质场地内完成定点移动、高位物料取放、靶标对位作业等操作，也可经过参数调整适配仓储小件高位存取、室内轻型设备巡检搭载等民用场景。从结构布局来看，底部采用矩形框架式承载底盘，框架采用标准工业铝型材拼接搭建，四角配置带减震结构的驱动轮与随动轮，底盘内部预留了驱动电机、控制模块、供电单元的安装空间，边缘做了圆角防撞包覆处理，避免移动过程中剐蹭周边障碍物，底盘前端延伸出弧形导向托板，可在对接物料架时起到导向定位作用，降低对位操作的精度要求。立式升降立柱采用双导轨同步传动结构，立柱与底盘之间通过三根斜向支撑型材做三角加固，抵消高位负载时产生的倾覆力矩，升降滑台可沿着立柱导轨做竖直方向的直线运动，滑台预留了标准安装孔位，可根据任务需求快速更换夹爪、吸盘、检测探头等不同执行末端，满足不同作业场景的功能需求。设计过程中优先考虑了作业稳定性与移动灵活性的平衡，底盘整体宽度控制在常规通道通行尺寸范围内，可顺利通过宽度不小于800mm的室内通道，升降立柱的最大伸出高度满足常规3米以内的高位作业需求，整机重心始终控制在底盘支撑边界以内，即使升降滑台携带额定负载运行至最高位置，整机静态稳定系数仍能满足安全作业要求，不会出现侧翻风险。结构件之间的连接全部采用标准紧固件装配，无焊接结构，方便后期维护时快速拆解更换受损零件，所有传动部件都预留了润滑维护操作空间，日常保养时无需大面积拆解外壳即可完成注油、张紧等常规操作。底盘的驱动轮采用差速控制逻辑，可实现原地转向，在狭小作业空间内也能灵活调整位姿，升降传动采用同步带加滚珠丝杠的组合结构，既保证了升降运动的平稳性，也能精准控制滑台的停留位置，对位精度可满足毫米级作业要求。
